Guide de raccordement
Baignoire
Information sur le Produit
Produit applicable:
Baignoire encastrée K-1834
Appareil sanitaire*:
Bassin de baignoire:
Espace du
bassin, base
45-3/4″ (1162 mm) x 25-15/16″ (659 mm)
Espace du
bassin, dessus
65-3/8″ (1661 mm) x 29-5/16″ (745 mm)
Poids 82 lbs (37,2 kg)
Au trop-plein:
Profondeur
d’eau
19-7/16″ (494 mm)
Capacité 112,9 gal (427 L)
* Mesures approximatives pour comparaison uniquement.
Découpe de
l’encastrement
71-1/2″ (1816 mm) x 35-1/2″ (902 mm)
Accessoires nécessaires:
Drain de baignoire avec trop-plein à fentes OU K-7271
Drain de baignoire avec trop-plein à fentes – Tuyau
en PVC
K-7272
Accessoires facultatifs:
Kit de montage sous comptoir K-593
Oreiller K-1491
Marche K-1601
Remarques
Installer ce produit selon le guide d’installation.
Le support du sol sous la baignoire doit pouvoir soutenir une
charge minimale de 58 lbs/pied carré (285 kg/mètre carré).
L’alimentation en eau chaude doit être d’une capacité de 70% ou
plus. Les installations varient.
Cet appareil sanitaire est conforme au norme ANSI Z124.1.2. Toutes
les dimensions sont nominales.

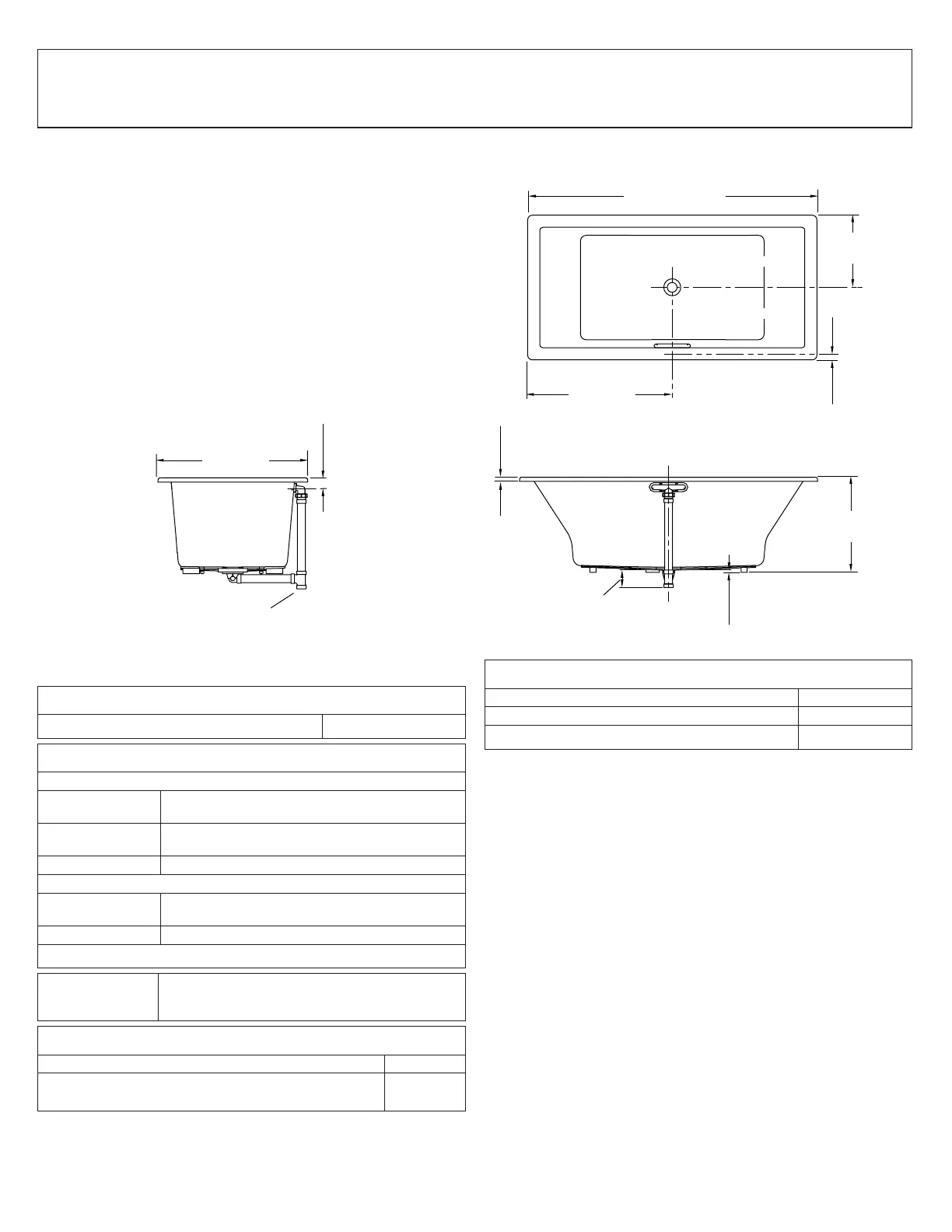

Drain de baignoire
1-1/2"
Aucun changement des mesures n'est nécessaire
si connecté au drain illustré. (K-7272)
72" (1829 mm)
36"
(914 mm)
1-1/2"
(38 mm)
18"
(457 mm)
1/2"
(13 mm)
4-1/8"
(105 mm)
23"
(584 mm)
1"
(25 mm)
36"
(914 mm)
2-7/16"
(62 mm)
Kohler Co. 3 1167620-1-A
