32 TP-7087 4/17KohlerPower.com

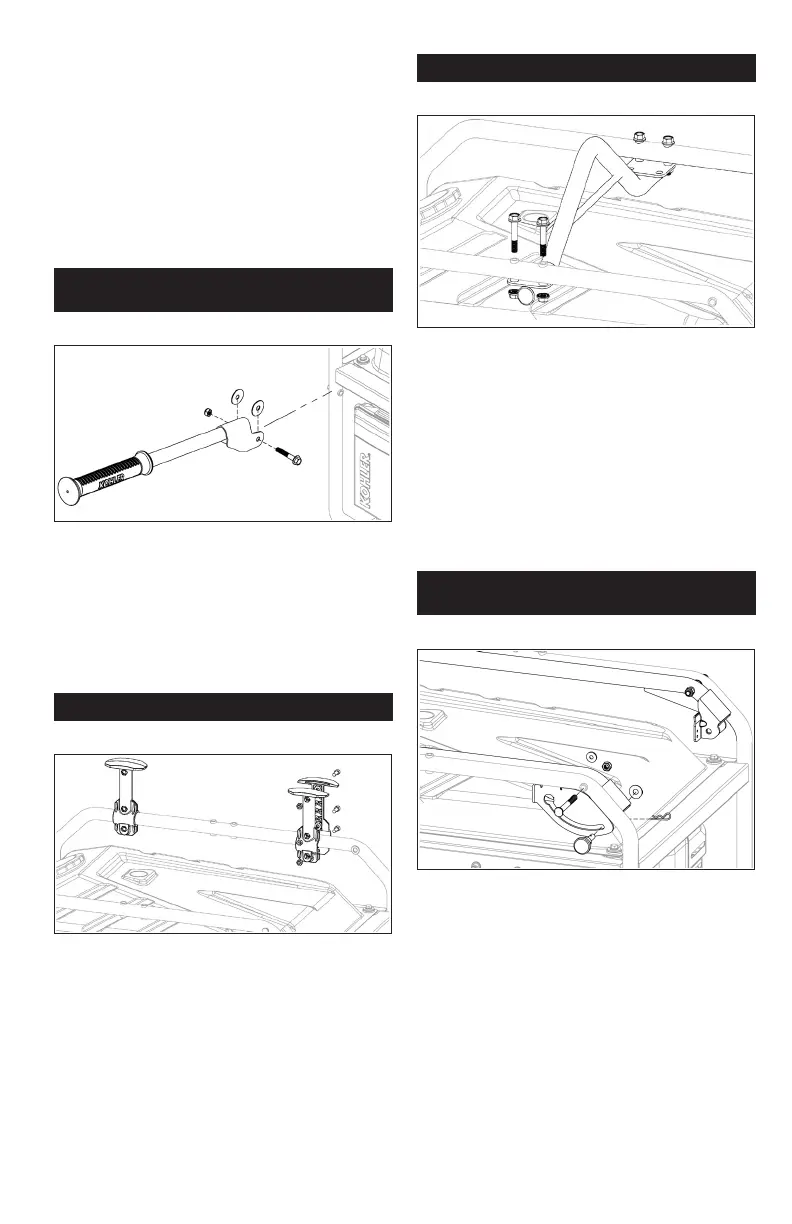

El kit de patas incluye 2 patas y herramienta
de montaje. Los kits de patas y ruedas
están diseñados para instalarse juntos. Se
pueden combinar 2 kits de patas para una
conguración de 4 patas.
1. Coloque 4 tornillos en los oricios del
bastidor.
2. Lleve la pata bajo el bastidor y alinee los
tornillos con los oricios de las patas.
3. Enrosque las tuercas en los tornillos. Aplique
un par de apriete de 221 in lb (25 Nm).
Instalación de kit de manivelas para
carretillas
Kit de manivelas para carretillas
El kit de manivelas para carretillas incluye dos
manivelas y herramienta de montaje.
1. Alinee la manivela con los oricios del
bastidor.
2. Coloque las arandelas entre la manivela y el
bastidor mientras coloca el tornillo.
3. Enrosque la tuerca al tornillo. Apriételo a
0,5 N·m. (4 in lb).
Instalación del kit para manejo de cables
Kit de cables
El kit de manejo de cables incluye 2 montantes
y herramienta de montaje. El kit de manejo de
cables se puede instalar en cualquier lugar
de la unidad, del mismo lado, no por toda la
unidad.
1. Coloque los lados del montante juntos en el
bastidor.
2. Coloque 3 tuercas en los oricios de 1 lado.
3. Mientras los sostiene juntos, inserte los
tornillos del otro lado y enrósquelos en las
tuercas. Apriételo a 25 Nm (221 in lb).
Instalación del kit de elevación
Kit de accesorios de elevación
NOTA: Un dispositivo o asistente de sujeción
para sostener el ensamblaje mientras
que el kit de instalación facilita el
proceso.
El kit de elevación incluye una barra de
elevación y herramienta de montaje.
1. Alinee los oricios de la barra de elevación
con los oricios del bastidor.
2. Mientras lo mantiene en esa posición, instale
los tornillos.
3. Enrosque las tuercas en los tornillos. Aplique
un par de apriete de 25 Nm (221 in lb).
Instalación de kit de manivelas manuales
para camión
Kit de manivelas manuales para camión
NOTA: Un dispositivo o asistente de sujeción
para sostener el ensamblaje mientras
que el kit de instalación facilita el
proceso.
El kit de manivelas manuales para camión
incluye la manivela y herramienta de montaje.
1. Coloque la manivela manual del camión en
la unidad alineando los oricios del bastidor
y de la manivela.
2. Coloque la arandela entre la manivela y el
bastidor.
3. Mientras lo mantiene en esa posición, instale
los tornillos.
4. Enrosque las tuercas en los tornillos.
Apriételo a 0,5 N·m. (4 in lb).
