Material
Schwenkgelenk, Griffe: Polyamid (PA)
Tablet-Halterung: Biobasierter Kunststoff
Tragarm, Sicherungswinkel, Verschraubungen: Stahl, Messing
Klammer: Aluminiumprofil
Kappen, Moosgummis, Gummischeiben: TPE, EPDM, TPU
Traglast Tablet-PCs (Abmessungen beachten)
Abmessungen
für Tablets ~10" - 16"
Breite 150-330/430 mm, Höhe 158-280 mm, Tiefe: 20 mm
Stativ-Anschlussgewinde: BSW 3/8" bzw. 5/8"
Karton 240 x 120 x 180 mm
Gewicht netto: 0,4 kg, brutto: 0,5 kg
TECHNISCHE DATEN / SPEZIFIKATION
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
19744-000-55 Rev.05 03-80-502-00 3/21

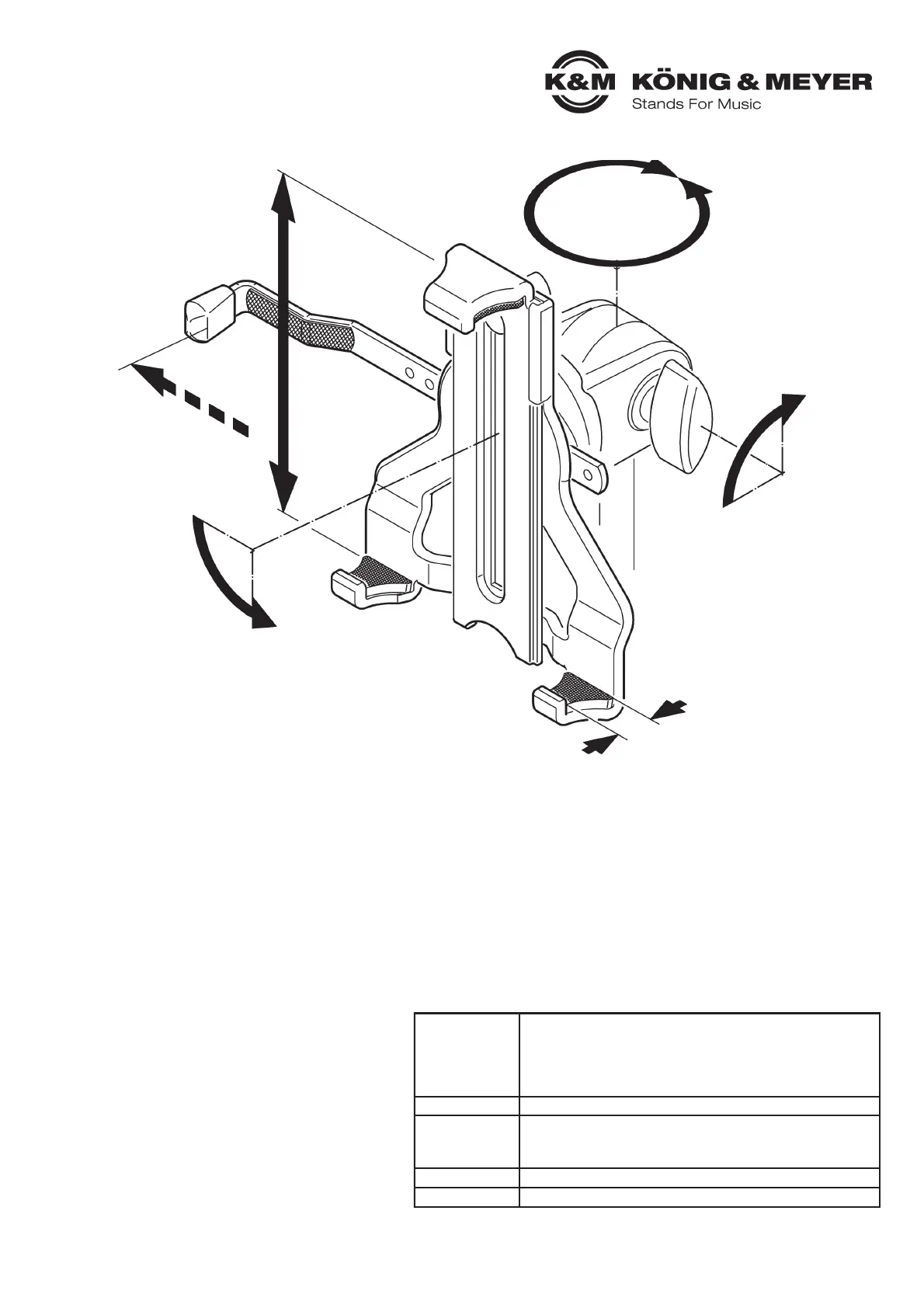

19744 Tablet-PC-Stativhalter
19744 »Biobased«
- Schonender Umgang erhält die Funktion und die Sicherheit der Installation
- Prüfen Sie regelmäßig den ordnungsgemäßen Zustand der Bauteile, wobei
- defekte Teile ersetzt oder repariert werden müssen
- Stellen Sie vor Benutzung den Festsitz der Schraub- und Steckverbindungen sicher
- Bei Wartungs- und Reinigungsarbeiten zunächst immer den Tablet-PC entnehmen
- Zur Reinigung und Pflege ein leicht feuchtes Tuch und ein nicht scheuerndes
- Reinigungsmittel benutzen
WARTUNG
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Tablet-PC sitzt außermittig
F: B: Sicherungswinkel c entsprechend positionieren (Kapitel 4)
F: B: Tablet-PC breiter als 330 mm (9.2)
F: Tablet-PC wackelt
F: B: Schieber enger stellen (7.6)
F: B: Klemmung zu locker, ggf. nachziehen (7.7)
F: B: Tablet-PC ist kleiner als das Mindestmaß von 158 mm (9.3)
F: Tablet-PC-Stativhalter wackelt
F: B: Schwenkgelenk a zu locker mit dem Stativ verschraubt
F: B: Verbindung prüfen und ggf. nachziehen (Kapitel 2 und 12)
F: B: Einrasten vergessen? Halterung b aufsetzen und richtig
F: B: einrasten (Kapitel 5)
F: Halterung b lässt sich nicht vom Schwenkgelenk a abziehen
F: B: Erst Hebel drücken, dann Halterung a entriegeln und
F: B: abziehen (Kapitel 6)
9.1
TIEFE
20 mm
9.2
BREITE
min.150 mm
max. 330 (430) mm
9.3
HÖHE
min.158 mm
max. 280 mm
stufenlos
einstellbar
10
NEIGUNG
von senkrecht
bis waagerecht:
90°- stufenlos
Schwenkbar
11
FORMAT
hoch - quer
Portrait - Landscape
90°- stufenlos schwenkbar
12
RICHTUNG
360° rundum
