Instructions d’installation Section 2
36 Part Number 000012545 4/14
Rejet de chaleur de la machine à glace
Les machines à glace, comme d’autres appareils de
réfrigération, rejettent de la chaleur à travers le condenseur.
Il est utile de connaître la quantité de chaleur rejetée par la
machine à glace lorsqu’on évalue la taille d’un matériel de
climatisation dans un endroit où des machines à glace
autonomes et refroidies par air sont installées.
Cette information est également nécessaire pour évaluer les
avantages d’utiliser des condenseurs refroidis à l’eau ou à
distance afin de réduire les charges de conditionnement de
l’air. La quantité de chaleur ajoutée à un environnement
climatisé par une machine à glaçons utilisant un condenseur
refroidi à l’eau ou à distance est négligeable.
Connaître la quantité de chaleur rejetée est également
important lors du dimensionnement d’une tour de
refroidissement pour un condenseur refroidi à l’eau. Utiliser
le chiffre de crête pour dimensionner la tour de
refroidissement.
Retrait du bouchon de vidange et mise à
niveau du bac de stockage de glaçons
1. Retirer le bouchon fileté du raccord de vidange.
2. Visser les pattes de nivellement sur le dessous du bac.
3. Vissez chaque pied à fond.
4. Déplacer le bac dans sa position définitive.
5. Niveler le bac pour s’assurer que la porte du bac se
ferme bien hermétiquement et que la machine à
glaçons fonctionne correctement. Utiliser un niveau sur
le dessus du bac. Tourner la base de chaque pied pour
niveler le bac, le cas échéant.
6. Inspecter le joint de bac avant l’installation de la
machine à glaçons. (Nos bacs sont livrés avec un joint
en plastique à alvéoles fermés installé le long de la
surface supérieure du bac.)
7. Retirer tous les panneaux de la machine à glaçons avant
de la soulever et de l’installer sur le bac. Enlever le
panneau avant, le couvercle supérieur, les panneaux
gauche et droit.

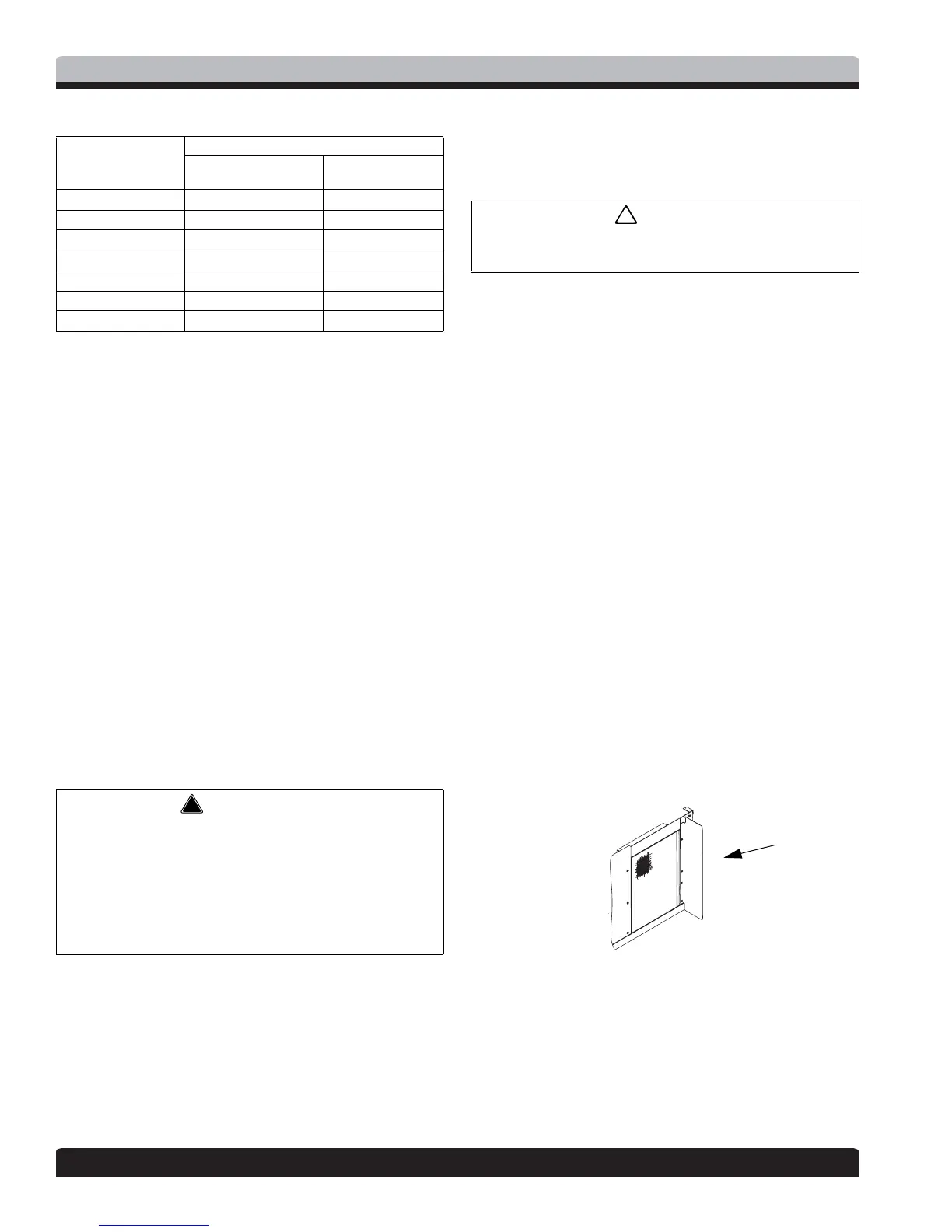

Chicane d’air
Autonome refroidi à l’air uniquement
La chicane refroidie à l’air empêche l’air du condenseur de
recirculer. Installation :
1. Desserrer les vis du panneau arrière à proximité du
condenseur.
2. Aligner les rainures de boutonnière de la chicane d’air
avec les trous de vis et glisser la chicane vers le bas pour
verrouiller en place.
Série
Machine à glaçons
Chaleur de rejet
1
1 B.T.U./Heure
Conditionnement
d’air
2
2 Étant donné que la chaleur de rejet varie durant le cycle de fabrication
de glaçons, la figure illustrée est une moyenne.
Pointe
K0250 4600 5450
K0350 3800 6000
K0420 5400 6300
K0500 5300 6100
K0600 9000 13900
K1000 16250 18600
K1350 28300 34300
Afin d’éviter toute instabilité, le bac/distributeur doit
être installé dans un endroit pouvant supporter le poids
du bac/distributeur, de la machine à glaçons ainsi que
d’’un bac plein de glaçons (modèles 48 po
: 454 kg
[1000 lb], modèles 30 po
: 340 kg [750 lb]). Le bac/
distributeur doit être de niveau d’un côté à l’autre et
d’en avant à en arrière avant d’installer la machine.
Les pieds doivent être bien serrés pour les empêcher de
se déformer.
