Section 4 Entretien
Part Number 040004686 8/15 40

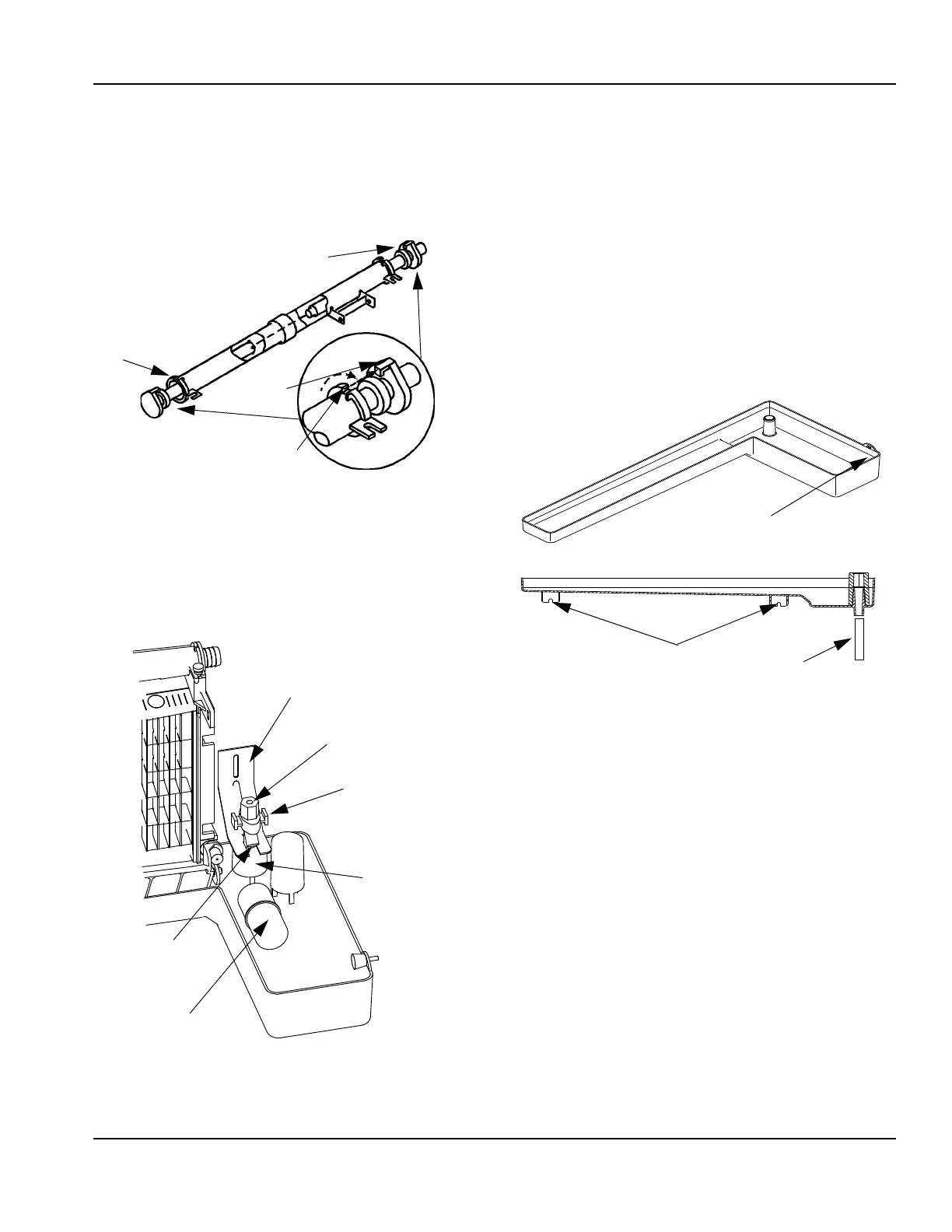

Démontage
• Tourner les deux extrémités du tube interne jusqu’à
ce que les languettes soient alignées avec les
rainures.
• Tirer les extrémités du tube interne vers l’extérieur.
Démontage du tube de distribution d’eau
K170/K210/K270
F. Retrait du robinet à flotteur
• Faire tourner l’écran anti-éclaboussures dans le sens
contraire des aiguilles d’une montre d’un tour ou
deux.
Retrait de robinet à flotteur
• Tirer le robinet à flotteur vers l’avant et hors du
support de fixation.
• Déconnecter le tube d’arrivée d’eau du robinet à
flotteur au niveau du raccord de compression.
• Retirer le bouchon et l’écran filtrant pour nettoyage.
G. Retrait du bac à eau
• Appliquer une pression vers le bas sur le tube-siphon
et retirer du fond du bac à eau.
• Retirer la vis papillon supérieure.
• Tout en supportant le bac à eau, retirer les deux vis
papillon de dessous le bac à eau.
• Retirer le bac à eau de la zone du bac.
H. Retrait de l’amortisseur de glaçons.
• Saisir l’amortisseur de glaçons et appliquer une
pression sur le support de fixation gauche.
• Appliquer une pression sur le support de fixation droit
avec le pouce.
• Tirer l’amortisseur de glaçons vers l’avant lorsque la
goupille droite de l’amortisseur de glaçons se
désengage.
Installation
• Placer l’amortisseur de glaçons dans le support de
fixation gauche et appliquer une pression sur le
support de fixation gauche.
• Appliquer une pression sur le support de fixation droit
avec le pouce.
• Pousser l’amortisseur de glaçons vers l’évaporateur
jusqu’à ce que la goupille droite d’amortisseur
s’enclenche.
TUBE INTERNE
LANGUETTE
CLAVETTE
TUBE INTERNE
SUPPORT DE
ROBINET À
FLOTTEUR
RACCORD DE
COMPRESSION
BOUCHON ET
ÉCRAN FILTRANT
ROBINET
D’ARRÊT
ÉCRAN ANTI-
ÉCLABOUSSURES
FLOTTEUR
RETRAIT DU
TUBE-SIPHON
VIS PAPILLON
SUPÉRIEURE
VIS PAPILLON
INFÉRIEURES
