Durchgangsprüfung
1. Verbinden Sie die schwarze Messleitung mit der mit „COM“
gekennzeichneten Eingangsbuchse und die rote Messlei-
tung entweder mit der „VΩ“-Buchse.
Hinweis: Die Polarität der roten Messleitung ist positiv (+).
2. Wählen Sie mit dem Einstellrad die Position / . Bei
dem Modell GDT-295A ist es notwendig, die / Funk-
tionstaste zu drücken, um zwischen Durchgang- und Dio-
dentest auszuwählen.

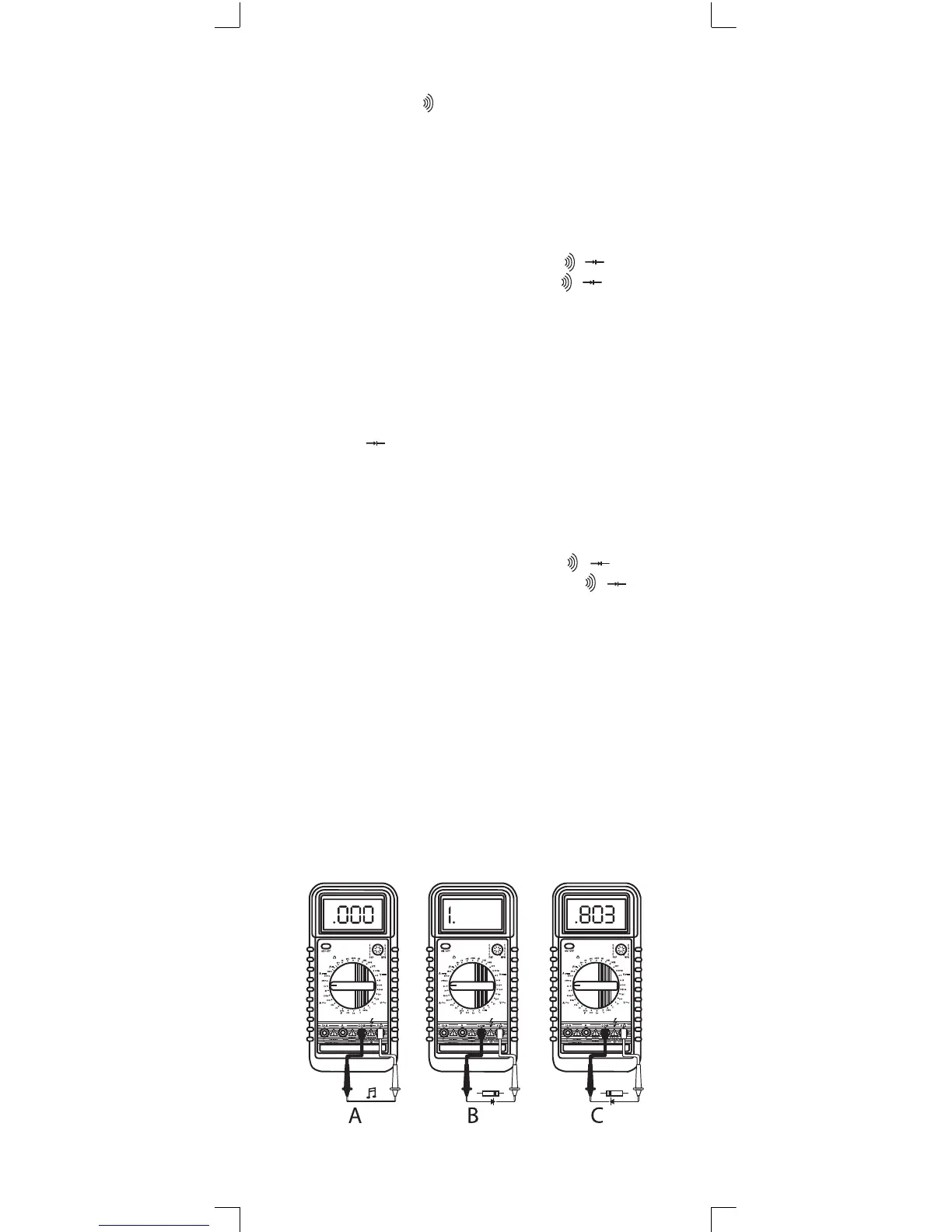

3. Anschluss der Messleitungen wie in Abbildung „A“ darge-
stellt.
4. Falls Durchgang besteht (Widerstand < 50 Ω), ertönt ein
akustisches Signal.
Diodentest
1. Verbinden Sie die schwarze Messleitung mit der mit „COM“
gekennzeichneten Eingangsbuchse und die rote Messlei-
tung entweder mit der „VΩ“-Buchse. Hinweis: Die Polarität
der roten Messleitung ist positiv (+).
2. Wählen Sie mit dem Einstellrad die Position / .
Bei dem Modell GDT-295A ist es notwendig, die /
Funktionstaste zu drücken, um zwischen Durchgang- und
Diodentest auszuwählen.
3. Anschluss der Messleitungen wie in den Abbildungen „“B““
und „“C““ dargestellt. Eine gute (funktionsfähige) Silizi-
umdiode hat einen Spannungsabfall in Durchlaßrichtung
von 0.6V,
während in Sperrrichtung ein offener Meßkreis angezeigt
wird.“
7
