Page #9 background imageLoading...
Page #9 background image
1
2
3
4
7
6
5
8
9
10
11
LFO
AUX
(mono mix)
HP
Volume
VCO
gate
VCF
SP
(no HP connected)
Cutoff
Int.
Pitch
Rate
Peak
range adjust
pitch
gate
disable
rate
int.
(int. fixed)
KBD track
cutoff
peak
pitch
mod
cutoff
mod
Block Diagram
Please Read Before Use
Note:
This device is an analog synthesizer. Depending on the ambient temperature,
the range of the ribbon keyboard may be subject to change. To set your preferred
range, adjust the “Range” adjustment trim knob on the rear panel using a Phillips
screwdriver (#0). Rotate the knob clockwise to widen the ribbon range, and counter-
clockwise to narrow the range.
Note:
Depending on the temperature, the LFO rate may be subject to change.
Note:
The unit will take about 30 seconds to warm up and stabilize after it is powered
on.
Note:
Stereo signals that are input to the aux jack will be down-mixed to monaural.

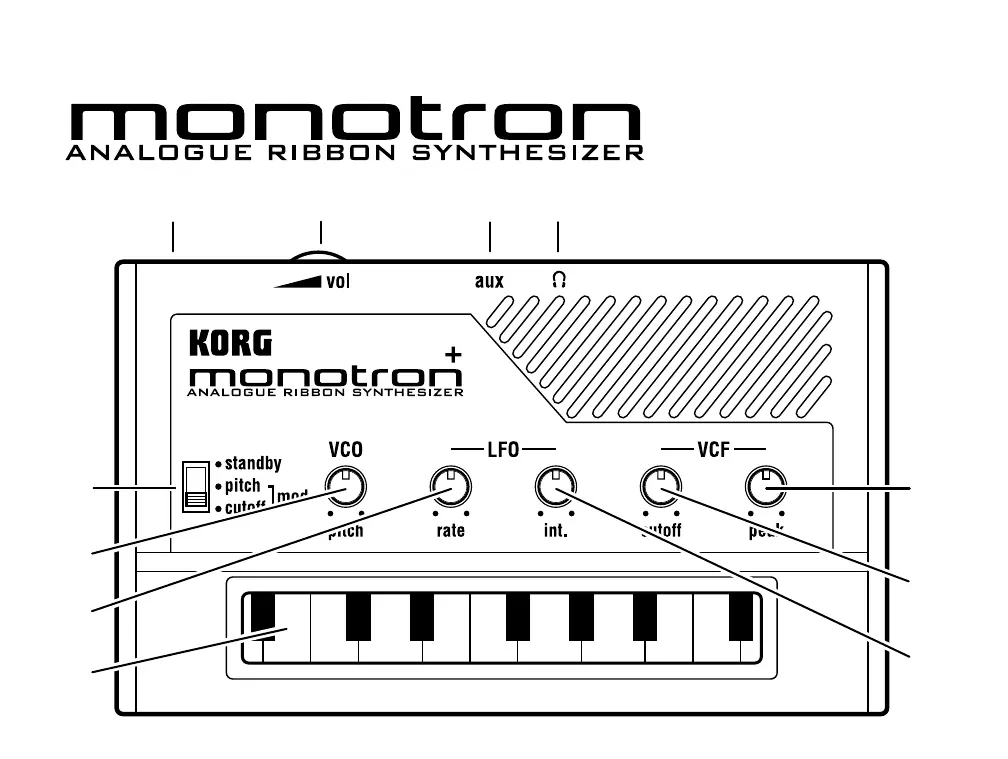

Part Names and Functions
1. standby/pitch mod/cutoff mod switch
This switch functions as the power switch and a modulation select switch. Select from
Standby, Pitch Modulation, or Cutoff Modulation.
2. VCO pitch knob
This knob enables you to set the basic oscillator pitch.
3. LFO rate knob
This knob enables you to set the LFO rate.
4. Ribbon keyboard
Press with your fingers to play sounds.
5. LFO int. knob
This knob enables you to set the intensity of the modulation effect.
6. VCF cutoff knob
This knob enables you to set the cutoff frequency of the filter.
7. VCF peak knob
Turn this knob clockwise to emphasize the cutoff frequency.
8. Range adjustment trim knob
This knob enables you to adjust the range of the ribbon keyboard.
9. vol control
This control enables you to adjust the volume level of the signal output to the speakers
and the headphone jack.
10. aux jack
Connect a CD or MP3 player here. Adjust the output volume level on the connected
device.
11. Headphone jack (stereo)
Connect your headphones here. Adjust the headphone volume level using the vol
control.
Do not connect a cable with a monaural plug to the headphone jack.
Specifications
Operating temperature: 0 – +40˚C / +32 – +104˚F (non-condensing)
Connectors: Headphone jack, AUX jack
Power: AAA batteries x 2 (alkaline batteries recommended)
Battery life: Approx. 8 hours (with alkaline batteries)
Dimensions (WxDxH): 120 x 72 x 28 mm / 4.72 x 2.83 x 1.10 inches
Weight: 95 g / 3.35 oz. (excluding batteries)
Accessories: Owner’s Manual, AAA batteries x 2
* Specifications and appearance are subject to change without notice for improvement.
Veuillez lire ce qui suit avant d’utiliser
l’appareil
Remarque:
Cet appareil est un synthétiseur analogique. Selon la température ambiante,
la plage du clavier à ruban peut changer. Pour régler la plage, ajustez le dispositif de
réglage “Range” situé sur le panneau arrière avec un tournevis cruciforme (n° 0). Tournez
le dispositif dans le sens des aiguilles d’une montre pour étendre la plage du r uban ou
dans l’autre sens pour la rétrécir.
Remarque:
Selon la température ambiante, la vitesse du LFO peut changer.
Remarque:
Après la mise sous tension, l’appareil a besoin de 30 secondes pour chauffer
et se stabiliser.
Remarque:
Les signaux stéréo arrivant à la prise aux sont mixés et transformés en
signal mono.
Noms des éléments et fonctions
1. Commutateur standby/pitch mod/cutoff mod
Ce commutateur sert d’interrupteur d’alimentation et de sélecteur de modulation. Vous
avez le choix entre l’interrupteur (“standby”), la modulation de hauteur (“pitch mod”)
et la modulation de la fréquence de coupure (“cutoff mod”).
2. Commande VCO pitch
Cette commande permet de régler la hauteur de base de l’oscillateur.
3. Commande LFO rate
Cette commande permet de régler la vitesse du LFO.
4. Clavier à ruban
Appuyez sur le clavier pour produire des sons.
5. Commande LFO int.
Cette commande permet de régler l’intensité de l’effet de modulation.
6. Commande VCF cutoff
Cette commande permet de régler la fréquence de coupure du filtre.
7. Commande VCF peak
Tournez cette commande vers la droite pour accentuer la fréquence de coupure.
8. Dispositif de réglage de la plage du clavier
Ce dispositif vous permet de régler la plage du clavier à ruban.
9. Commande vol
Cette commande permet de régler le niveau de sortie du signal envoyé aux haut-
parleurs et à la prise casque.
10. Prise aux
Vous pouvez y brancher un lecteur CD ou MP3. Réglez le volume sur le dispositif
branché.
11. Prise pour casque (stéréo)
Vous pouvez y brancher un casque. Réglez le volume du casque avec la commande vol.
Ne branchez pas de câble doté d’une fiche mono à la prise pour casque.
Fiche technique
Température de fonctionnement: 0~+40°C (sans condensation)
Prises: Prise pour casque, Prise AUX
Alimentation: Piles AAA x 2 (piles alcalines recommandées)
Autonomie des piles: Environ 8 heures (avec des piles alcalines)
Dimensions (LxPxH): 120 x 72 x 28 mm
Poids: 95 g (sans piles)
Accessoires: Manuel d’utilisation, Piles AAA x 2
*Les caractéristiques et l’aspect du produit sont susceptibles d’être modifiés sans avis
préalable en vue d’une amélioration.
Bitte vor der Verwendung des Geräts
durchlesen
Anmerkung:
Dieses Gerät ist ein analoger Synthesizer. Bei bestimmten
Umgebungstemperaturen ändert sich eventuell der Tonumfang der Bandtastatur. Bei
Bedarf müssen Sie den Tonumfang dann ändern, indem Sie mit einem
Kreuzkopfschraubenzieher (Nr. 0) an der „Range“-Schraube drehen. Drehen Sie sie
im Uhrzeigersinn, um den Tonumfang des Bandes zu vergrößern bzw. gegen den
Uhrzeigersinn, um ihn zu verringern.
Anmerkung:
Die Umgebungstemperatur könnte die LFO-Geschwindigkeit beeinflussen.
Anmerkung:
Nach dem Einschalten benötigt das Gerät ca. 30 Sekunden, um warm
zu werden und sich zu stabilisieren.
Anmerkung:
An die aux-Buchse angelegten Stereo-Signale werden zu einem
Monosignal kombiniert.
Bedienelemente und Funktionen
1. standby/pitch mod/cutoff mod-Schalter
Mit diesem Schalter können Sie das Gerät einerseits ein-/ausschalten und andererseits
die Modulationsquelle wählen. Hier gibt es folgende Möglichkeiten: „Standby“, „Pitch
Mod“ und „Cutoff Mod“.
2. VCO pitch-Regler
Hiermit wird die Oszillatortonhöhe eingestellt.
3. LFO rate-Regler
Hiermit wird die LFO-Geschwindigkeit eingestellt.
4. Bandtastatur
Drücken Sie hier, um Noten zu spielen.
5. LFO int.-Regler
Mit diesem Regler kann die Modulationsintensität eingestellt werden.
6. VCF cutoff-Regler
Mit diesem Regler wird die Filterfrequenz eingestellt.
7. VCF peak-Regler
Drehen Sie den Regler im Uhrzeigersinn, um die Filterfrequenz hervorzuheben.
8. Einstellschraube für den Tonumfang
Mit dieser Schraube kann der Tonumfang der Bandtastatur geändert werden.
9. vol-Regler
Mit diesem Regler kann die Lautstärke der Lautsprecher und des Kopfhörersignals
eingestellt werden.
10. aux-Buchse
Hier kann ein CD- oder MP3-Player angeschlossen werden. Dessen Pegel muss auf
dem externen Gerät eingestellt werden.
11. Kopfhörerbuchse (stereo)
Hier kann ein Kopfhörer angeschlossen werden. Die Lautstärke im Kopfhörer muss
mit dem vol-Regler eingestellt werden.
Schließen Sie niemals einen Mono-Stecker an die Kopfhörerbuchse an.
Technische Daten
Betriebstemperatur: 0 – +40°C (ohne Kondensbildung)
Anschlüsse: Kopfhörerbuchse, AUX-Buchse
Stromversorgung: AAA-Batterien x2 (Alkalibatterien werden empfohlen)
Batterielaufzeit: ±8 Stunden (bei Alkalibatterien)
Abmessungen (BxTxH): 120 x 72 x 28 mm
Gewicht: 95 g (ohne Batterien)
Lieferumfang: Bedienungsanleitung, AAA-Batterien x2
* Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung
vorbehalten.
Lea esta sección antes de utilizar el equipo
Nota:
Este equipo es un sintetizador analógico. Dependiendo de la temperatura
ambiente, el rango del teclado de cinta puede estar sujeto a cambios. Para definir el
rango preferido, ajuste el mando “Range” del panel posterior utilizando un destornillador
Phillips (nº 0). Gire el mando en sentido horario para ampliar el rango de la cinta y en
sentido antihorario para reducirlo.
Nota:
Dependiendo de la temperatura, la frecuencia LFO puede estar sujeta a cambios.
Nota:
El equipo tardará unos 30 segundos en calentarse y estabilizarse después de
activarlo.
Nota:
Las señales estéreo recibidas en el jack aux se mezclarán en monoaural.
Nombres y funciones de las partes
1. Conmutador standby/pitch mod/cutoff mod
Este conmutador sirve para activar/desactivar el equipo y para seleccionar la
modulación. Puede elegir entre en espera, modulación de tono o modulación de corte.
2. Mando VCO pitch
Este mando permite ajustar el tono básico del oscilador.
3. Mando LFO rate
Este mando permite ajustar la frecuencia LFO.
4. Teclado de cinta
Púlselo con los dedos para tocar sonidos.
5. Mando LFO int.
Este mando permite ajustar la intensidad del efecto de modulación.
6. Mando VCF cutoff
Este mando permite ajustar la frecuencia de corte del filtro.
7. Mando VCF peak
Gire este mando en sentido horario para enfatizar la frecuencia de corte.
8. Mando de ajuste del rango
Este mando permite ajustar el rango del teclado de cinta.
9. Control vol
Este control permite ajustar el nivel de volumen de salida de la señal a los altavoces y
al jack para auriculares.
10. Jack aux
Aquí puede conectar un reproductor de CD o MP3. Ajuste el nivel del volumen de
salida en el dispositivo conectado.
11. Jack Headphone (estéreo)
Aquí puede conectar unos auriculares. Ajuste el nivel de volumen de los auriculares
utilizando el control vol.
No conecte un cable con conector monoaural al jack para auriculares.
Especificaciones
Temperatura de funcionamiento: 0 – +40°C/+32 – +104°F (sin condensación)
Conectores: Jack Headphone, jack AUX
Alimentación: Pilas AAA x 2 (se recomiendan pilas alcalinas)
Duración de la pila: 8 horas aprox. (con pilas alcalinas)
Dimensiones (Anch.xProf.xAlt.): 120 x 72 x 28 mm
Peso: 95 g (sin las pilas)
Accesorios: Manual del Usuario, Pilas AAA x 2
*Las especificaciones y el aspecto están sujetas a cambios sin previo aviso por mejora.
使用になる前にお読み
Note: 本機ナログシンザーです。温度に盤のが変化
合がます お好みのレンジなるプラドライバNo.0でリア 部の半固定
回して調 してださ 時計に回すリボン レンジ り、反時計回
狭くます
Note: 温度によっ LFOrate
Note: 電源を入れてら動定す30 度か
Note: aux入力たステレオック ノラ ルにす。
各部の名機能
1.standby/pitchmod/cutoffmod
源スイとモレーシの切替えスチです。スタバイピッ
ジュション カットオフモジレーシンか選びます。
2.VCOpitch
オシレーターの基本チを設ます。
3.LFOrate
LFOの周期を設定ます。
4.
指で押すます。
5.LFOInt.
モジション効果の深さ設定
6.VCFcutoff
フィルターのカトオフ周波設定す。
7.VCFpeak
このを右に回ていカットオフ付近の周波数が強調されま
8.レンジ半固
リボン鍵盤レンジを調
9.vol
ピーカおよびドホン量を調
10.aux端子
CDたはMP3レーーなを接続す。音量は接続た機器で調整
ださい。
11.ヘホン端(ステ
ヘッドホンをしますヘッドホン音量はvolトロールで調整
ヘッドホン モノラグは しなださ
仕様
使用温度条件:040
接続端子:ヘドホンAUX
電源:単4池×2 (アルカ乾電池推奨)
電池寿命:約8(アルカ乾電池使用時
外形寸法W×D×H 120×72×28mm
質量 95g(電池含ず)
付属:取明書動作確認用単4乾電×2
※付属の電池は動作確認用です。このため、電池寿命が短い場合があす。
※仕様および外観は、改良のため予告変更するがあます。

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Korg monotron DELAY and is the answer not in the manual?

Korg monotron DELAY Specifications

General IconGeneral
Product typeAnalog synthesizer
Product colorBlack
Volume controlRotary
Keyboard number of keys-
Headphone outputs1
Battery typeAAA
Power source typeBattery
Number of batteries supported2
Weight and Dimensions IconWeight and Dimensions
Depth72 mm
Width120 mm
Height28 mm
Weight95 g

Related product manuals
