KPS-TL10 • Medidor de resistência de terra digital
Ecrã:    Ecrãdecristallíquido(LCD)de31⁄2
dígitos (2000 contas).
Alimentação: 6 pilhas de 1,5 V.
Dimensiones: 163 (comprido) x 100 (largo) x 50
(alto) mm.
Peso: Aproximadamente 800g. (pilhas
incluídas).
Acessórios: Cabos de medição (vermelho 15 m, amarelo
10 m, verde 5 m), electrodos de terra
auxiliares, mala de transporte, pilhas e manual
de instruções.
4. MÉTODOS DE MEDIÇÃO
ANTES DE PROCEDER À MEDIÇÃO, LEIA AS NOTAS DE SEGURANÇA
DO CAPÍTULO 2.

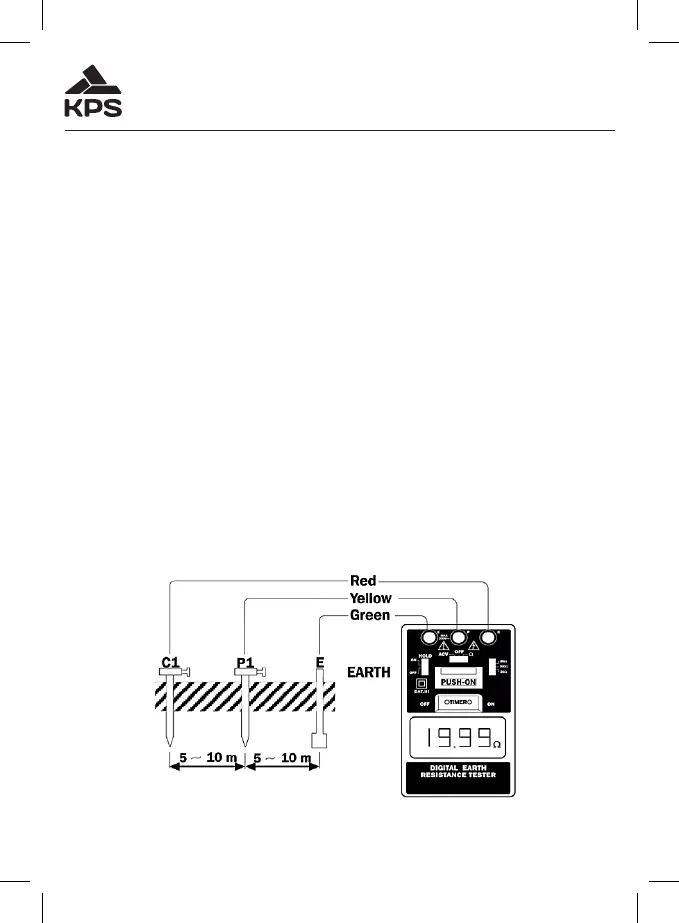

1. Ligação dos cabos de medição.
Ligue os cabos verde, amarelo e vermelho aos terminais do instrumento
E, P e C respectivamente, com os electrodos de terra auxiliares P1, C1
cravadosnoterrenoemlinhareta,comoindicadonoesquemadagura1.
2.ColoqueointerruptordefunçãonaposiçãoACVecertiquesedequea
leitura de tensão seja menor de 10 V AC. Em caso contrário,a medição da
resistência de terra pode ser incorrecta.
