K 1050 TS T

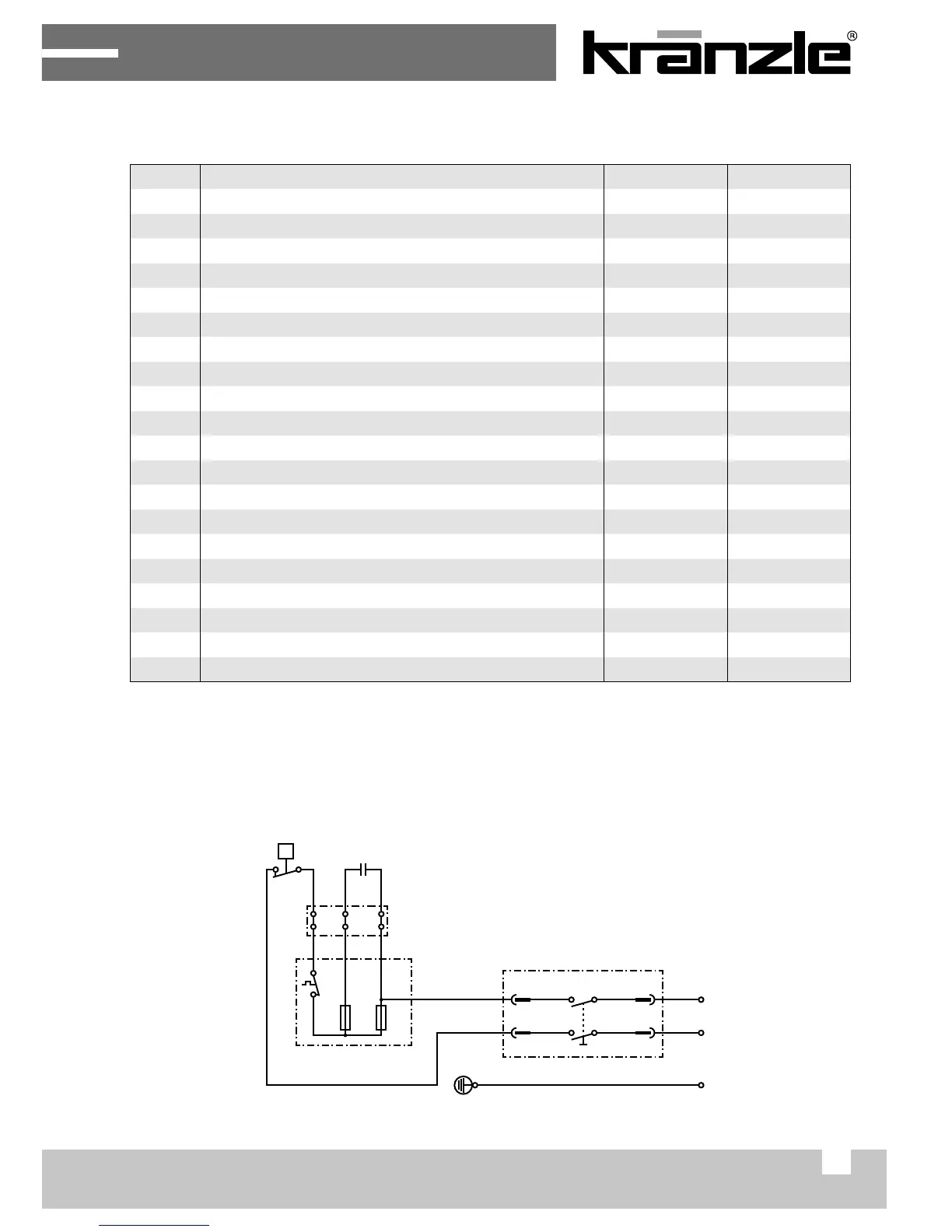

Pos. Bezeichnung Stück Art.-Nr.
1 Fahrgestell mit Pos. 3; 4; 2x 6; 2x 7; 12; 21 1 49.100
2 Frontplatte „K 1050 TS T“ 1 49.108 1
3 Abdeckung Fahrgestell 1 49.101
4 Köcher Lanzen 1 49.102
5 Schlauchtrommel mit Schlauch 1 49.151
6 Rad 2 49.109
7 Radkappe 2 49.110
8
Kabelaufwicklung 1 49.002
9
Kabeltrompete 1 49.106
10
Kunststo schraube 5,0 x 20 23 43.018
11
Halteschelle Motor 4 49.111
12 Standfuss links + rechts 1 49.107
13 Kabelklemme 1 43.431
14 Schraube 3,5 x 14 2 44.525
15 Schraube 6,0 x 30 4 43.423
21 Gummi-Anschlagpu er 25 x 30 2 49.010
26 Schraube 5,0 x 14 2 43.426
29 Schraube 5,0 x 30 8 43.418
40 Pistole M200 NEU 1 12.475
41 Lanze mit Flachstrahldüse 1 12.900-03
42 Lanze mit Schmutzkillerdüse 1 42.403-03
P2
P1
N
L1
Hi Ha
P
PE
Motor over
temperature-switch
Clamp
Capacitor 35 µF
Wiring diagram:
