Stand Juni 2016 Seite 5 © Krick Modelltechnik Knittlingen

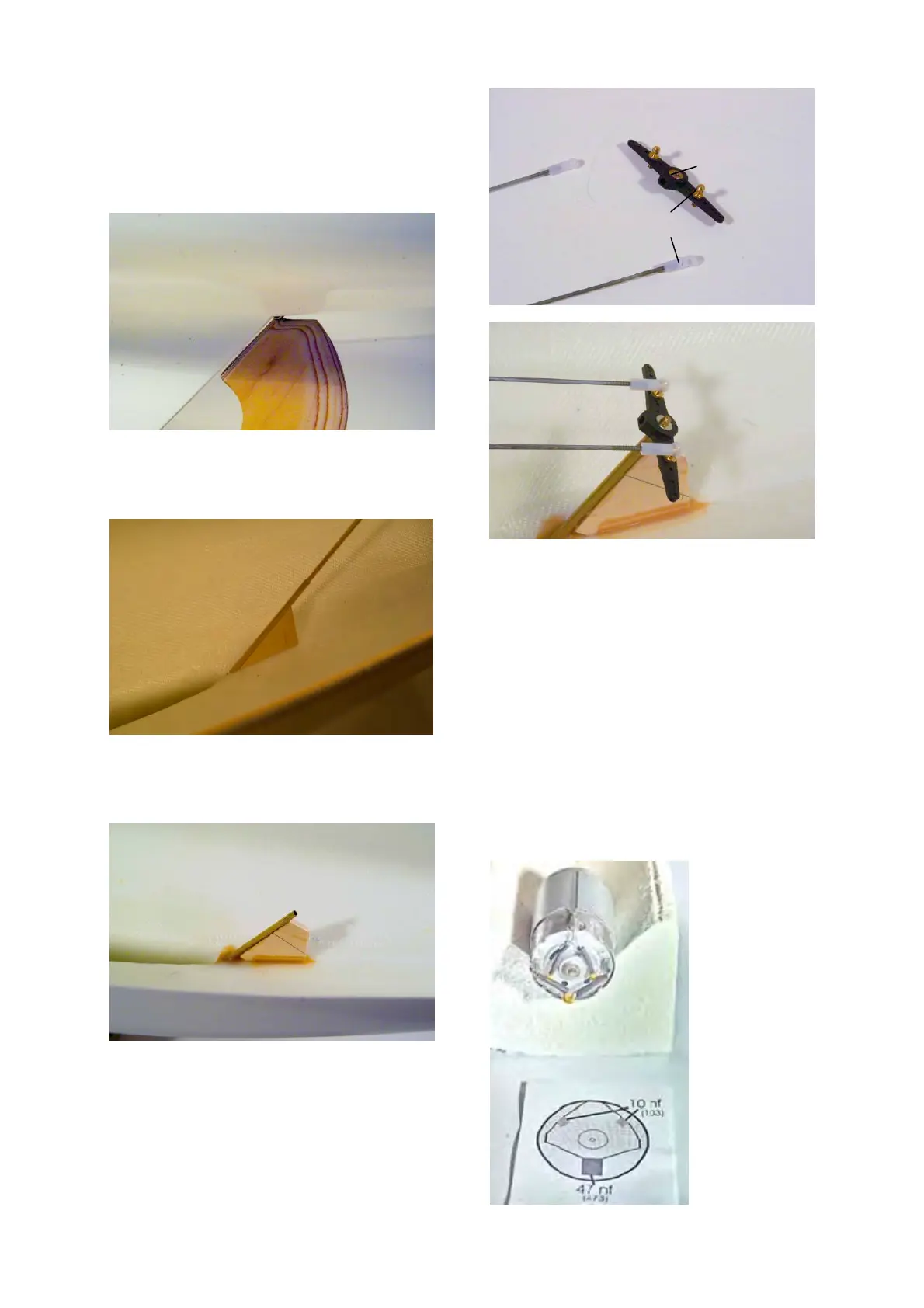

Der Ruderkoker sollte ca. 1 mm aus dem
Rumpf heraus schauen, damit die Drehbewe-
gung nicht auf dem GFK – Material des Rump-
fes stattfindet, sondern auf dem Messing des
Ruderkokers.
Im nächsten Schritt die Abstützung Teil 36
einpassen.
Danach alles mit 5 min. Epoxi oder Acrylit
verkleben.
Aus dem Ruderhebel Teil 205 und den
Kugelköpfen die Anlenkung des Ruders bauen.
Wenn Sie den Hilfsantrieb einbauen wollen,
sollte dies in den nächsten Schritten gesche-
hen.
5. Motorvorbereitung, Einbau Ballast
Löten Sie am Motor die Entstörkondensatoren
so an, dass Sie die beiden Kondensatoren 103
(Wert 10nf) jeweils von der Anschlussfahne
zum Motorgehäuse verlaufen. Das Motorge-
häuse ist an der Lötstelle sehr gut anzuschlei-
fen. Den dritten Kondensator 473 (Wert 47 nf)
löten Sie zwischen die beiden Anschlussfah-
nen. Isolieren Sie die Kondensatorbeinchen
mit Schrumpfschlauch.
205
207
206
