FRANCAIS
18

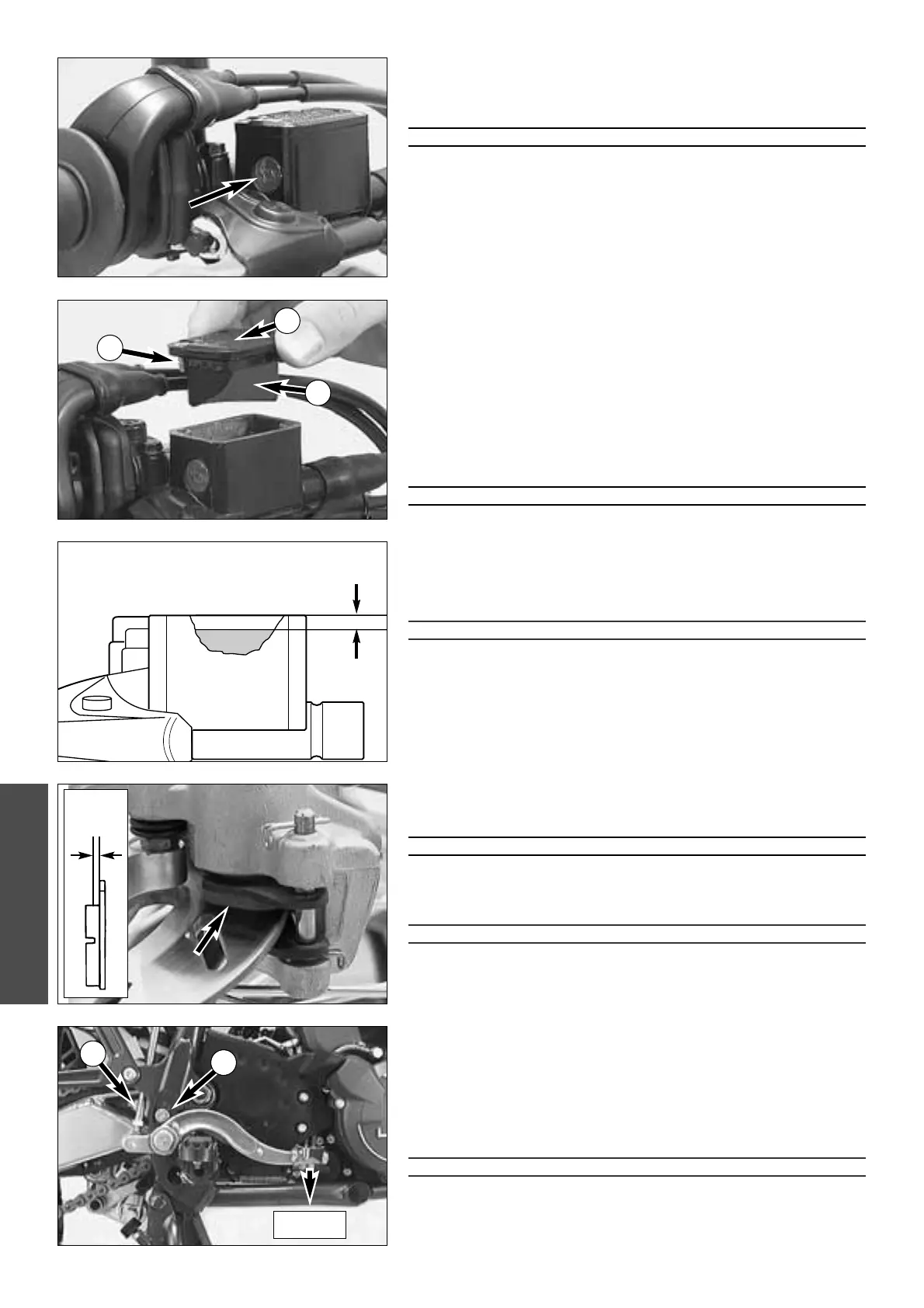

Vérification du niveau du liquide de frein avant
Le bocal de liquide de frein est situé sur la poignée au guidon avec le
maître-cylindre. Il possède un regard sur sa face. Lorsque le bocal est à l’ho-
rizontale, le niveau de liquide ne doit pas se situer sous le niveau du regard.
ATTENTION
S
I LE NIVEAU DE LIQUIDE DE FREIN SE SITUE EN DESSOUS DU MINIMA
, CECI SIGNIFIE QUE
LE SYSTÈME PRÉSENTE UNE FUITE OU QUE LES PLAQUETTES DE FREIN SONT TOTALEMENT
USÉES
. DANS CE CAS IL FAUT SE RENDRE IMMÉDIATEMENT DANS UN ATELIER KTM.
Complément de liquide de frein (frein avant)*
Enlever les vis 1 et le couvercle 2 avec la membrane 3.
Démonter le rétroviseur si nécessaire et débloquer la poignée tournante.
Mettre le maître-cylindre à l’horizontale et rajouter du liquide (Shell
Advance Brake DOT 5.1) jusqu’à 5 mm du bord supérieur du bocal.
Remettre la membrane, le couvercle et les vis. Nettoyer à l’eau le liquide qui
aurait débordé ou que l’on aurait renversé.
ATTENTION
–N
E JAMAIS EMPLOYER DE LIQUIDE DOT 5! IL EST CONSTITUÉ D’UNE BASE D’HUILE DE
SILICONE ET SA COULEUR EST POURPRE
. LES JOINTS ET LES DURITES DOIVENT ÊTRE
SPÉCIAUX POUR CE LIQUIDE
.
–ENTREPOSER LE LIQUIDE DE FREIN HORS DE PORTÉE DES ENFANTS
.
–L
E LIQUIDE DE FREIN PEUT PROVOQUER DES IRRITATIONS DE LA PEAU. EVITER LES
PROJECTIONS SUR LA PEAU OU DANS LES YEUX
. EN CAS DE PROJECTION DANS LES
YEUX
, RINCER À GRANDE EAU ET CONSULTER UN MÉDECIN
.
!
ATTENTION
!
–N
E PAS FAIRE TOMBER DE LIQUIDE DE FREIN SUR LA PEINTURE, QUI SE TROUVERAIT
ALORS ATTAQUÉE
!
–N’
UTILISER QUE DU LIQUIDE DE FREIN PROPRE ET PROVENANT D’UN BIDON BIEN
FERMÉ
.
Vérification des plaquettes de frein à l’avant
On contrôle les plaquettes par en dessous. L’épaisseur de la garniture ne
doit pas être inférieure a 1 mm.
ATTENTION
L’ÉPAISSEUR DES GARNITURES DES PLAQUETTES DE FREIN NE DOIT PAS ÊTRE INFÉRIEURE À
1 MM À L’EMPLACEMENT LE PLUS FAIBLE. DANS LE CAS CONTRAIRE, LES FREINS PEUVENT
LÂCHER
. POUR VOTRE PROPRE SÉCURITÉ, CHANGEZ DONC LES PLAQUETTES DE FREIN PEN-
DANT QU
’IL EN EST ENCORE TEMPS.
!
ATTENTION
!
S
I LES PLAQUETTES DE FREIN SONT RENOUVELÉES TROP TARD, SI BIEN QUE LA GARNITURE
EST PARTIELLEMENT OU TOTALEMENT USÉE
, LES PARTIES EN ACIER DES PLAQUETTES DE
FREIN FROTTENT ALORS SUR LE DISQUE DE FREIN
. CECI FAIT QUE L’ACTION DES FREINS
SERA CONSIDÉRABLEMENT ALTÉRÉE ET QUE LE DISQUE DE FREIN SERA DÉTRUIT
.
Réglage de la position de la pédale de frein*
On peut régler la position de la pédale de frein au moyen de l’excentrique
qui sert de butée
4. La garde se règle ensuite au moyen de la tige de
piston
5.
La pédale doit avoir, mesurée à son extrémité, une course à vide de
3 à 5 mm. C‘est seulement après cette garde que la tige de piston doit
actionner le piston dans le maître-cylindre (on sent alors une résistance plus
importante).
!
ATTENTION
!
S
I CETTE GARDE N’EXISTE PAS, IL SE CRÉE UNE SURPRESSION DANS LE SYSTÈME DE FREI-
NAGE, SI BIEN QUE LES PLAQUETTES SE METTENT À LÉCHER LE DISQUE. IL SE PRODUIT UNE
AUGMENTATION DE TEMPÉRATURE ANORMALE QUI PEUT CONDUIRE DANS LE CAS
EXTRÊME À UN REFUS TOTAL DE FONCTIONNER
.
3-5mm
5 mm
min.
1 mm
1
2
3
4
5
