Fusible général

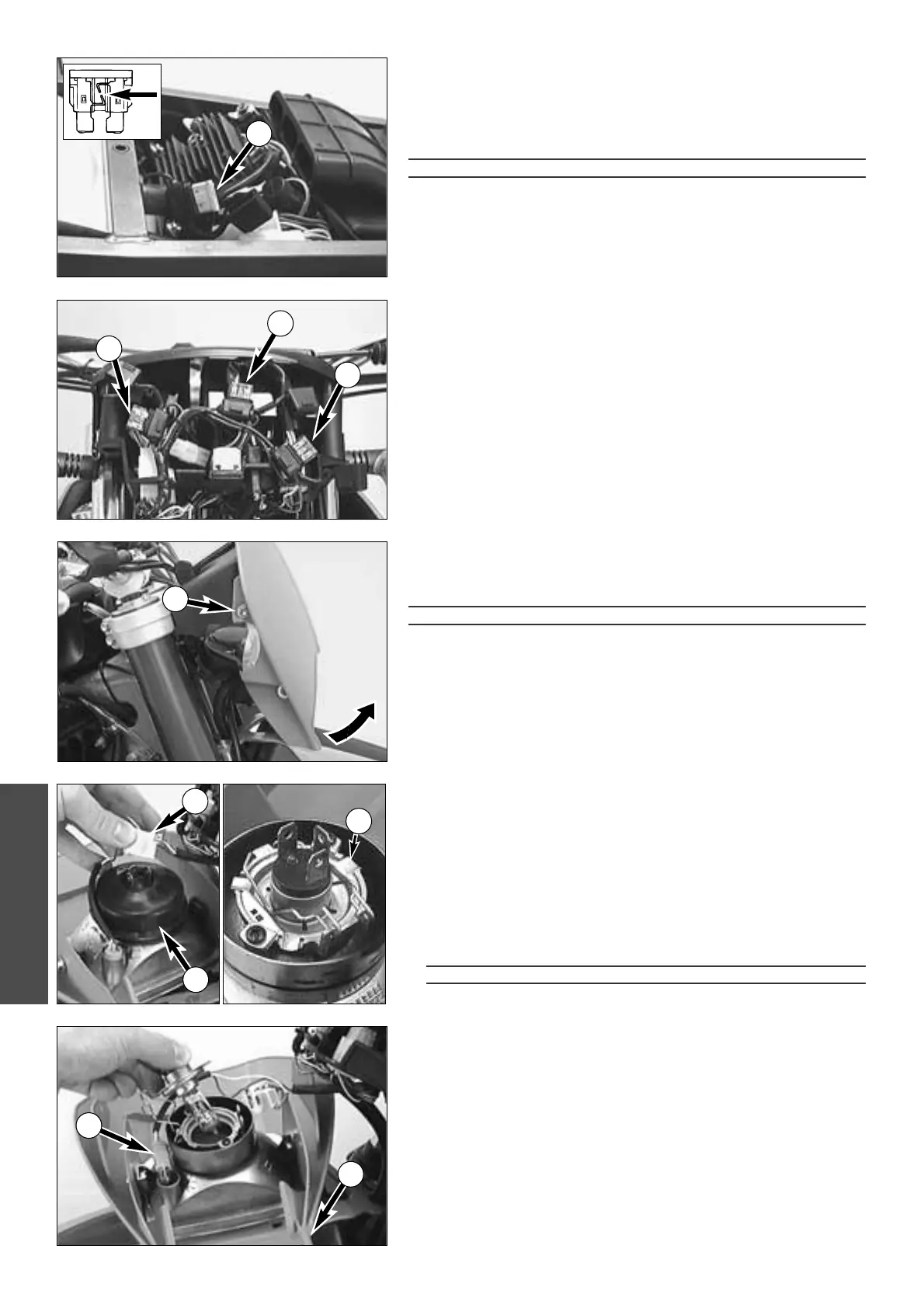

Le fusible général 1 qui se trouve sous la selle près de la batterie protège
tout l’équipement électrique.
Si le fusible saute, le remplacer uniquement par un fusible de même valeur.
Si le fusible neuf fond aussitôt, consulter impérativement un agent KTM.
Il a une capacité de 20 ampères
!
ATTENTION
!
N
E METTRE EN AUCUN CAS UN FUSIBLE PLUS FORT OU UN FUSIBLE "BRICOLÉ". CELA
POURRAIT CONDUIRE À LA DESTRUCTION DE TOUTE L
’INSTALLATION ÉLECTRIQUE!
Fusibles des différents éléments électriques
Derrière la plaque de phare se trouvent d'autres fusibles qui protègent les
différents éléments.
Pour déposer et reposer la plaque de phare, voir " Remplacement d'une
ampoule de phare ".
Le fusible
2 de 10 ampères protège les éléments suivants :
– phare
– feu de position
Le fusible
3 de 10 ampères protège les éléments suivants :
– clignotants
– feu stop
– klaxon
– ventilateur
Le fusible
4 de 10 ampères protège les éléments suivants :
– allumage
– démarreur
Si le fusible saute, le remplacer uniquement par un fusible de même valeur.
Si le fusible neuf fond aussitôt, consulter impérativement un agent KTM.
!
ATTENTION
!
N
E METTRE EN AUCUN CAS UN FUSIBLE PLUS FORT OU UN FUSIBLE "BRICOLÉ". CELA
POURRAIT CONDUIRE À LA DESTRUCTION DE TOUTE L
’INSTALLATION ÉLECTRIQUE!
Remplacement d'une ampoule de phare
Déposer la plaque de phare
– Enlever les vis
5 à droite et à gauche.
– Appuyer sur le garde-boue à l'avant, tirer sur la plaque de phare vers le
haut, la décrocher du garde-boue et en faire basculer le bas vers l'avant.
Remplacement de l'ampoule
– Retirer la fiche
6.
– Enlever le capuchon en caoutchouc
7.
– Décrocher l'arceau et sortir l'ampoule.
– Au montage de l'ampoule veiller à ce que la plus large des trois petites
pattes
8 prenne bien sa place dans la douille.
!
ATTENTION
!
N
E PAS TOUCHER LE VERRE DE L'AMPOULE AVEC LES DOIGTS POUR NE PAS Y METTRE
DE GRAS
, CAR CE GRAS SE VAPORISE ET SE DÉPOSE ENSUITE SUR LE DÉFLECTEUR.
– Accrocher l'arceau, mettre le capuchon en caoutchouc et remettre la
fiche.
Pose de la plaque de phare
– Présenter la plaque de manière telle que le phare soit juste sous le comp-
teur.
– Appuyer à l'avant du garde-boue, tirer un peu sur la plaque vers le haut
de manière à pouvoir introduire les tétons de fixation
9 dans leur
logement dans le garde-boue.
– Mettre les vis
5.
Remplacement de l’ampule du feu de position
Démonter le phare comme indiqué ci-dessus et retirer simplement la douille
de la lampe
bk du réflecteur.
