français

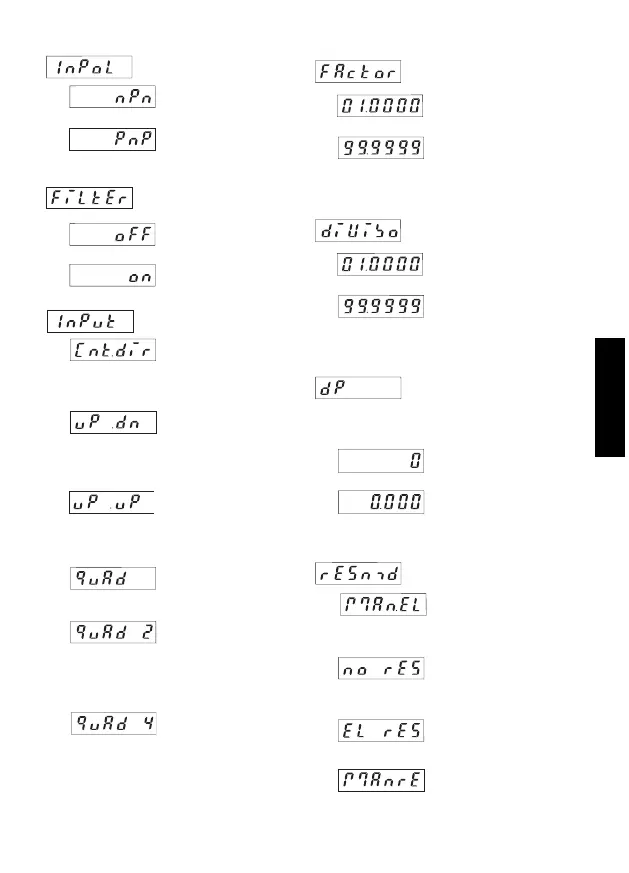

4.1 Polarité des entrées
npn : commutation à 0 V
pnp : commutation à +U
B
4.2 Activation du filtre 30 Hz (INP A, INP B)
Filtre 30 Hz désactivé
(f
max)
Filtre 30 Hz activé
Entrée de comptage et
entrée de sens de comptage
INP A: Entrée de comptage
INP B: Entrée de sens de
comptage
Comptage différentiel
INP A: Entrée de comptage
additionnant
INP B: Entrée de comptage
soustrayant
Somme
INP A: Entrée de comptage
additionnant
INP B: Entrée de comptage
additionnant
Discriminateur de phase
INP A: Entrée de comptage 0°
INP B: Entrée de comptage 90°
Discriminateur de phase avec
doublement des impulsions
INP A: Entrée de comptage 0°
INP B: Entrée de comptage 90°
Chaque front de INP A est
compté.
Discriminateur de phase
avec quadruplement des
impulsions
INP A: Entrée de comptage 0°
INP B: Entrée de comptage 90°
Chaque front de INP A et
de INP B est compté.
4.3 Modes de fonctionnement du compteur
4.4 Facteur de multiplication
Facteur réglable de
00.0001 à 99.9999. Point
décimal fixe réglé à 4
décimales.
Le réglage à „0“ n’est pas
accepté !
4.7 Mode de prépositionnement
Prépositionnement manuel
à l’aide de la touche rouge
SET/RESET et électrique
par l’entrée SET/RESET
Pas de prépositionnement
(touche SET/RESET rouge
et entrée SET/RESET
désactivées)
Prépositionnement
électrique par l’entrée
SET/RESET uniquement
Prépositionnement manuel
par la touche SET/RESET
rouge uniquement
4.6 Réglage du point décimal
Le point décimal détermine
la représentation de la
valeur de comptage. Il n’a
aucun effet sur le
comptage.
0 pas de décimale
0.0 une décimale
0.00 deux décimales
0.000 trois décimales
Facteur réglable de
00.0001 à 99.9999. Point
décimal fixe réglé à 4
décimales.
Le réglage à „0“ n’est pas
accepté !
4.5 Facteur de division
3
Le filtre atténue
l’entrée*
* rebonds, par ex. avec des contacts mécaniques
