Compteur de temps
CCOODDIIXX 552233
(CODIX 524: Mode compteur de temps)
1. Description
• Compteur de temps à 6 décades avec fonction
SET/RESET de prépositionement
• Affichage par LED rouges, hauteur 8 mm
• Plage d’affichage de 0 à 999 999
• Suppression des zéros de tête.
• Indication de fonctionnement : le point décimal
de la décade la plus faible clignote lorsque la
mesure de temps est active.
•
Programmation par deux touches sur la face avant
• Programmation guidée par des messages sur
l’affichage
• Modes de mesure de temps
– Mesure de temps si INP B n’est pas activé
(GAtE.Lo)
–
Mesure de temps si INP B est activé “GAtE.hi”
– Marche/arrêt de la mesure de temps par
le front INP B “Inb.Inb
– Marche de la mesure par le front INP A, arrêt
de la mesure par le front INP B (InA.Inb)
•
Plages de mesure de temps : h; min; s; h.min.s
• Sortie par optocoupleur en option
2. Entrées
INP A
Entrée de “marche” (en fonction du type d’entrée)
INP B
Entrée marche/arrêt ou entrée porte (en fonction
du type d’entrée)
Entrée SET/RESET
Entrée de prépositionnement dynamique couplée
en parallèle avec la touche SET/RESET. Règle le
compteur à la valeur de prépositionnement définie.
3. Sortie par optocoupleur (en option)
Lorsque le compteur est activé, cette sortie est
alternativement activée et désactivée à une
fréquence de 1 Hz.

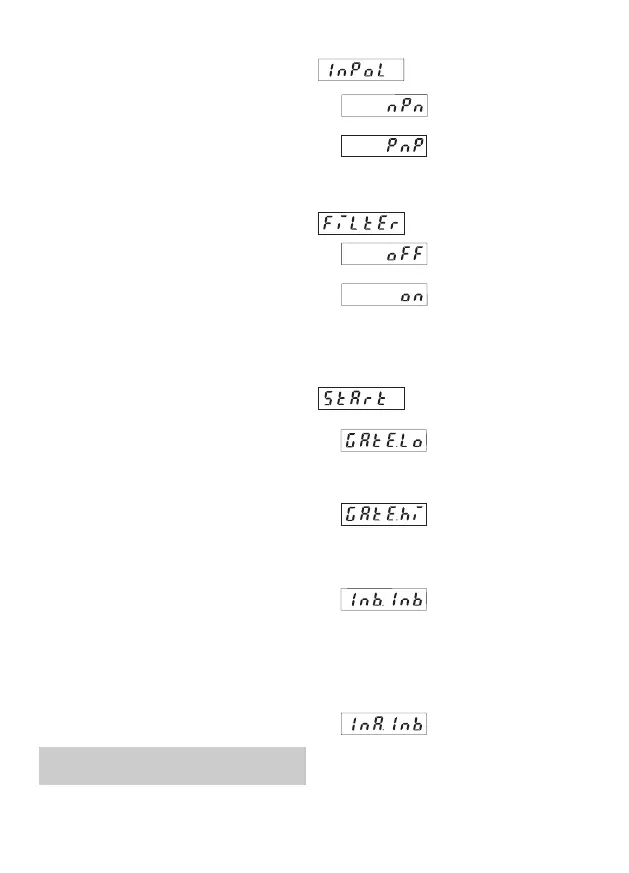

4. Routine de programmation
Les paramètres réglables de l’appareil sont
indiqués ci-dessous dans l’ordre de leur apparition
sur l’affichage. L’appareil est donc entièrement
programmé après un cycle de programmation
.
Les premières valeurs indiquées correspondent
au réglage d’usine.
Marche/arrêt par Inp B.
Mesure du temps si Inp B
(porte) n’est pas actif ou
est ouvert
Marche/arrêt par Inp B.
Mesure du temps si Inp B
(porte) est actif (niveau
haut pour pnp ; niveau
bas pour npn)
Mesure de temps mise en
marche et arrêtée par
INP B (front d’impulsion
montant pour pnp ; front
d’impulsion descendant
pour npn). Chaque front
actif modifie l’état du
comptage.
Mesure de temps mise en
marche par INP A, arrêtée
par INP B. (front
d’impulsion montant pour
pnp ; front d’impulsion
descendant pour npn)
4.3 Type d’entrée
4.1 Polarité des entrées
npn : commutation à 0 V
pnp : commutation à +U
B
4.2 Activation du filtre 30 Hz (INP A, INP B)
Filtre 30 Hz désactivé (f
max)
Entrées de comptage et de
marche/arrêt non amorties
Filtre 30 Hz activé
Amortissement des entrées
de marche/arrêt pour une
commande par contacts
mécaniques
