Start/Stop tramite Inp B.
Misura di tempo se Inp B
(porta) non è attivo o è
aperto.
Start/Stop tramite Inp B.
Misura di tempo se Inp B
(porta) è attivo (livello alto
per pnp; livello basso per
npn)
Start e Stop della misura
di tempo tramite INP B
(fronte d’impulso ascen-
dente per pnp; fronte dis-
cendente per npn). Ogni
fronte attiva modifica lo
stato del conteggio.
Start della misura di
tempo tramite INP A, Stop
tramite INP B. (fronte
d’impulso ascendente per
pnp; fronte discendente
per npn)

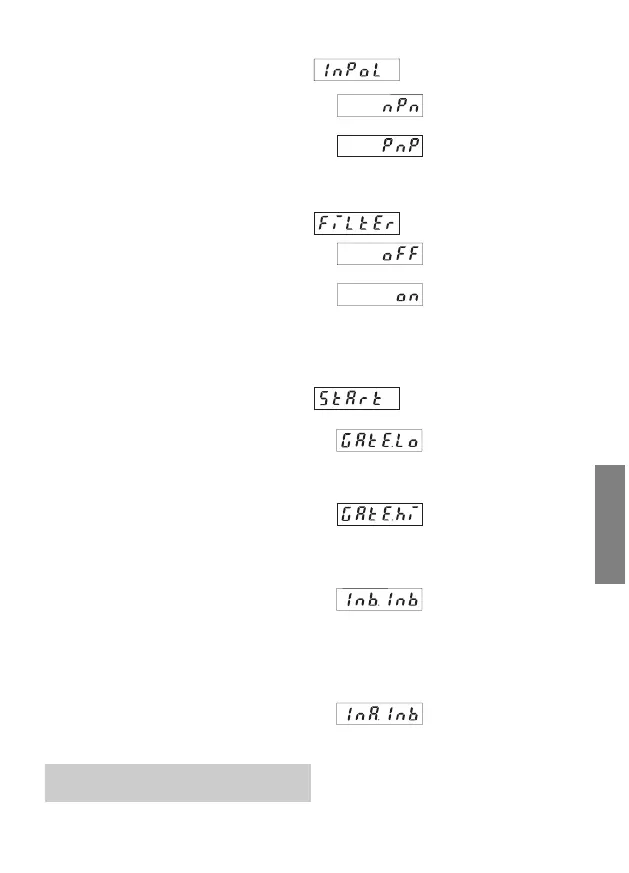

4.3 Tipo d’entrata
4.1 Polarità delle entrate
npn: commutazione a 0 V
pnp: commutazione a +U
B
4.2 Attivazione del filtro 30Hz (INP A, INP B)
Filtro 30 Hz disattivato
Entrate di Start/Stop non
amortizzate
Filtro 30 Hz attivato
Amortizzamento delle
entrate di Start/Stop per
un comando per contatti
meccanici.
Contatore di tempo
CCOODDIIXX 552233
(CODIX 524: modo contatore di tempo)
1. Descrizione
• Contatore di tempo a 6 decadi, con funzione
SET/RESET
• Display a LED rossi, altezza 8 mm
• Campo di visualizzazione 0..999 999
• Soppressione degli zeri in testa.
• Indicazione di funzionamento: il punto decimale
della decade più bassa lampeggia quando il
conteggio è attivo.
•
Programmazione tramite due tasti sulla parte frontale
•
Programmazione guidata tramite messaggi sul display
• Modi di funzionamento per la misura di tempo
– Misura se INP B non è attivo (GAtE.Lo)
– Misura se INP B è attivo (GatE.hi)
– Start/Stop della misura tramite fronte INP B
(Inb.Inb)
– Start della misura tramite fronte INP A,
Stop della misura tramite fronte INP B
(InA.Inb)
• Campi di misura di tempo h; min; s; h.min.s
• Uscita tramite accoppiatore ottico in opzione
2. Entrate
INP A
Entrata di Start (secondo il tipo d’entrata selezionato)
INP B
Entrata di Start/Stop o entrata di porta (secondo il
tipo d’entrata selezionato)
Entrata SET/RESET
Entrata dinamica di SET/RESET, accoppiata in
parallele con il tasto SET/RESET rosso. Regola il
contatore sul valore predefinito.
3. Uscita tramite accoppiatore ottico
(in opzione)
Quando il conteggio è attivo, quest’uscita è
alternativamente attivata e disattivata ad una
frequenza di 1 Hz.
4. Routine di programmazione
I parametri regolabili dell’apparecchio sono
indicati di seguito nell’ordine in cui sono visualiz-
zati sul display. Perciò, la programmazione
dell’apparecchio è completata dopo un ciclo di
programmazione.
I primi valori indicati corrispondono a quelli
regolati in fabbrica
