6
Zeitzähler
CCOODDIIXX 552233
(CODIX 524: Betriebsart Zeitzähler)
1. Beschreibung
6-stelliger Zeitzähler mit SET/RESET-Funktion
rote LED-Anzeige, 8 mm hoch
Anzeigebereich von 0 bis 999 999
Vornullenunterdrückung.
Laufanzeige: bei aktiver Zählung blinkt der De-
zimalpunkt der niederwertigsten Dekade.
Programmierung über zwei frontseitige Tasten
Bedienerführung auf dem Display während der
Programmierung
Betriebsarten bei Zeitmessung
– Zeitmessung wenn INP B nicht aktiv
(GAtE.Lo)
– Zeitmessung wenn INP B aktiv (GatE.hi)
– Start/Stop der Zeitmessung mit Flanke INP B
(Inb.Inb)
– Start der Zeitmessung mit Flanke INP A,
Stop der Zeitmessung mit Flanke INP B
(InA.Inb)
Zeitmessbereich h; min; s; h.min.s
Optionaler Optokopplerausgang
2. Eingänge
INP A
Starteingang (je nach eingestellter Eingangsart)
INP B
Start/Stop oder Toreingang (je nach eingestellter
Eingangsart)
SET/RESET-Eingang
Dynamischer SET/RESET-Eingang. Dieser ist mit
der SET/RESET-Taste parallel geschaltet und
setzt den Zähler auf den eingestellten Setzwert.
3. Optokopplerausgang (optional)
Bei aktiver Zeitmessung wird der Ausgang mit
einer Frequenz von 1 Hz abwechselnd aktiv und
inaktiv.

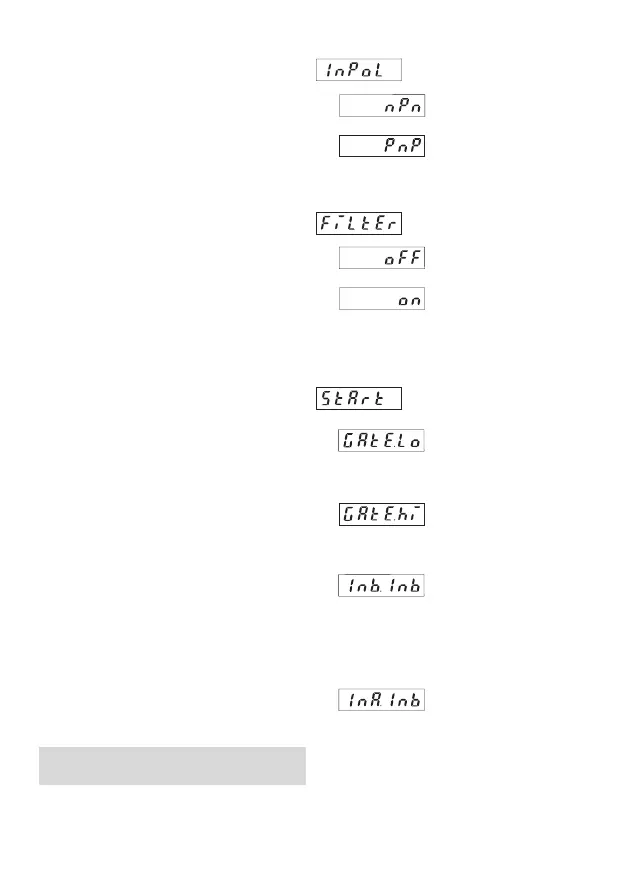

4. Programmierroutine
Nachfolgend sind die einstellbaren Parameter
des Gerätes aufgeführt, die in der unten
angegebenen Reihenfolge eingestellt werden
können. Nach einem Durchlauf der Routine ist
somit das Gerät vollständig programmiert.
Die zuerst angegebenen Werte entsprechen der
Werkseinstellung
Start/Stop über Inp B.
Zeitmessung wenn Inp B
(Tor) nicht aktiv oder offen
Start/Stop über Inp B.
Zeitmessung wenn Inp B
(Tor) aktiv (High-Pegel bei
pnp; Low-Pegel bei npn)
Zeitmessung wird mit
INP B gestartet und
gestoppt (LOW-HIGH
Flanke bei pnp; HIGH-
LOW Flanke bei npn).
Jede aktive Flanke ändert
Zählstatus.
Zeitmessung wird mit
INP A gestartet, mit INP B
gestoppt. (LOW-HIGH
Flanke bei pnp; HIGH-
LOW Flanke bei npn)
4.3 Eingangsart
4.1 Polarität der Eingänge
npn: nach 0 V schaltend
pnp: nach +U
B
schaltend
4.2 Zuschaltung des 30 Hz Filters (INP A, INP B)
30 Hz-Filter aus
Start/Stop-Eingänge unbe-
dämpft
30 Hz-Filter ein
Bedämpfung der Start/Stop
Eingänge zur Verwendung
mit mechanischen
Kontakten.
Der Filter bedämpft den
Eingang*
* bei Prellimpulsen, z.B. bei Kontakten
