Lors de l’utilisation d’un alimenteur de papier de 3000
feuilles
Installation de la règle de base

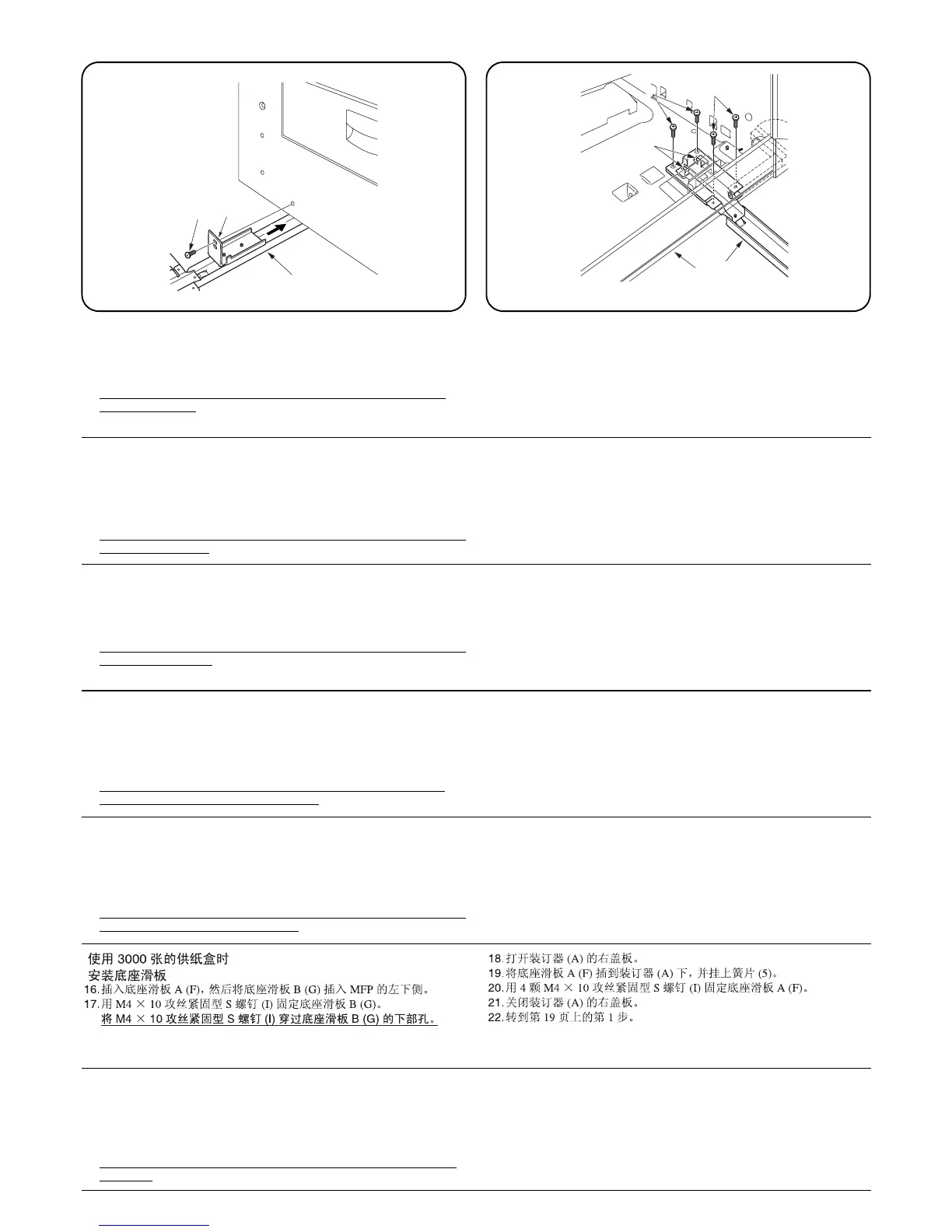

16.Insérer la règle de base A (F), puis la règle de base B (G) dans la partie
inférieure gauche du MFP.
17.Fixer la règle de base B (G) à l’aide d’une vis S taraudée M4 × 10 (I).
Faire passer la vis S taraudée M4
× 10 (I) par l’orifice inférieur de la
règle de base B (G).
18.Ouvrir le capot de droite du retoucheur de document (A).
19.Insérer la règle de base A (F) sous le retoucheur de document (A) et
accrocher les onglets (5).
20.Fixer la règle de base A (F) à l’aide de quatre vis S taraudées M4 × 10
(I).
21.Refermer le capot de droite du retoucheur de document (A).
22.Passer à l’étape 1 de la page 19.
Cuando utilice un alimentador de papel de 3.000 hojas
Instalación del deslizador de base
16.Inserte el deslizador A (F) y luego el deslizador B (G) en la parte infe-
rior izquierda de la MFP.
17.Fije el deslizador B (G) con un tornillo de ajuste M4 × 10 (I).
Ponga un tornillo de ajuste M4 × 10 (I) a través del agujero inferior
del deslizador B (G).
18.Abra la cubierta derecha del finalizador de documentos (A).
19.Inserte el deslizador A (F) debajo del finalizador de documentos (A) y
enganche las lengüetas (5).
20.Fije el deslizador A (F) con cuatro tornillos de ajuste M4 × 10 (I).
21.Cierre la cubierta derecha del finalizador de documentos (A).
22.Vaya al paso 1 de la página 19.
Bei Verwendung des Papiervorschubs für 3000 Blätter
Anbringen des Basis-Schiebers
16.Setzen Sie zuerst den Basis-Schieber A (F) und dann den Basis-Schie-
ber B (G) auf der unteren linken Seite des MFP ein.
17.Befestigen Sie den Basis-Schieber B (G) mit der M4 × 10 Passstift-Ver-
bundschraube (I).
Stecken Sie die M4 × 10 Passstift-Bundschraube (I) durch das
untere Loch des Basis-Schiebers B (G).
18.Öffnen Sie die rechte Abdeckung des Dokument-Finishers (A).
19.Setzen Sie den Basis-Schieber A (F) unter dem Dokument-Finisher (A)
ein und rasten Sie die Laschen (5) ein.
20.Befestigen Sie den Basis-Schieber A (F) mit den vier M4 × 10 Passstift-
Verbundschrauben (I).
21.Schließen Sie die rechte Abdeckung des Dokument-Finishers (A).
22.Gehen Sie zum Schritt 1 auf Seite 19 weiter.
In caso di utilizzo di alimentatore di carta da 3000 fogli
Installare lo scivolo di base
16.Inserire lo scivolo di base A (F) e lo scivolo di base B (G) nella parte
inferiore sinistra della MFP.
17.Fissare lo scivolo di base B (G) con una vite con testa a croce S M4 ×
10 (I).
Far passare la vite con testa a croce S M4
× 10 (I) attraverso il foro
inferiore dello scivolo di base B (G).
18.Aprire il pannello destro della finitrice di documenti (A).
19.Inserire lo scivolo di base A (F) sotto la finitrice di documenti (A) e
agganciare le linguette (5).
20.Fissare lo scivolo di base A (F) con quattro viti con testa a croce S M4
× 10 (I).
21.Chiudere il pannello destro della finitrice di documenti (A).
22.Andare a pagina 19, punto 1.
3000 枚ペーパーフィーダの場合
ベーススライダの取り付け
16.MFP 本体の左下にベーススライダーA(F) を差し込み、次にベーススラ
イダーB(G) を差し込む。
17.ベーススライダ B(G) をビス M4 × 10 タップタイト S(I)1 本で固定す
る。
ビス M4 × 10 タップタイト S(I) は、ベーススライダ B(G) の下の穴に
通すこと。
18.ドキュメントフィニッシャ（A）の右カバーを開く。
19.ベーススライダ A(F) をドキュメントフィニッシャ(A) の下へ差し込
み、ツメ (5) を引っ掛ける。
20.ベーススライダ A(F) をビス M4 × 10 タップタイト S(I)4 本で固定す
る。
21.ドキュメントフィニッシャ（A）の右カバーを閉じる。
22.19 ページ手順 1 へ進む。
When using paper feeder of 3000 sheets
Installing the base slider
16.Insert the base slider A (F), and then the base slider B (G) into the
lower left of the MFP.
17.Fix base slider B (G) with M4 × 10 tap Tight S screw (I).
Put M4
× 10 tap Tight S screw (I) through the lower hole of the
base slider B (G).
18.Open the right cover of the document finisher (A).
19.Insert base slider A (F) under the document finisher (A) and hook the
tabs (5).
20.Fix base slider A (F) with four M4 × 10 tap Tight S screws (I).
21.Close the right cover of the document finisher (A).
22.Move to step 1 on page 19.
