Kyocera FS C5020N - Color LED Printer Installation Guide

8
7. ビス41本を外し、解除フック5を取り
外す。
8. ピン673本を外し、連結レール8を取
り外す。
4
8
7
5
6

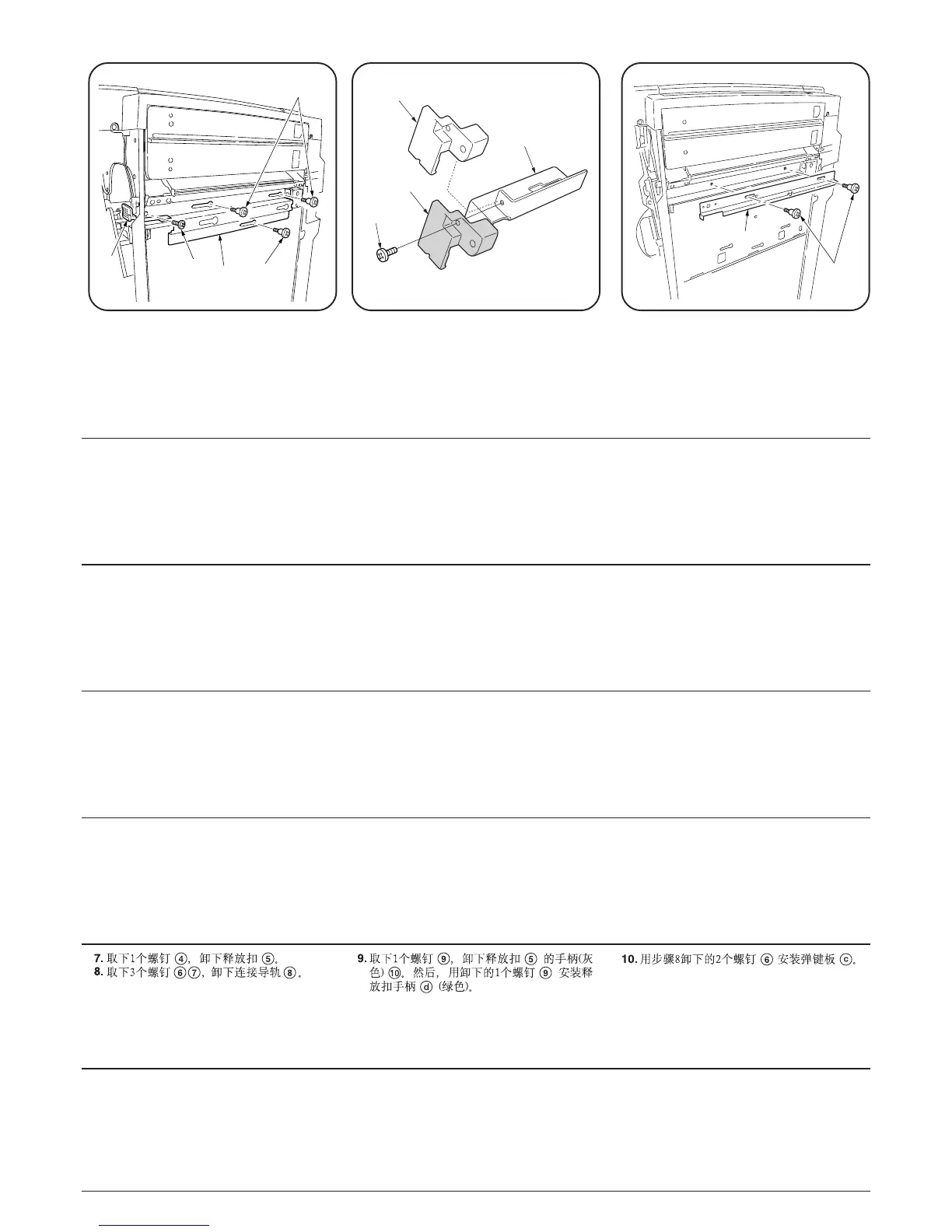

7. Remove the screw 4 and then remove the
release hook 5.
8. Remove the three pins 67 and then
remove the connecting rail 8.
7. Retirer la vis 4 puis retirer le crochet de
dégagement 5.
8. Retirer les trois aiguilles 67 puis retirer le
rail de connexion 8.
7. Quite el tornillo 4 y desconecte el gancho
de liberación 5.
8. Quite los tres pernos 67 y retire el carril
de conexión 8.
7. Entfernen Sie die Schraube 4 und dann
den Freigabehakens 5.
8. Entfernen Sie die drei Stifte 67 und dann
die Verbindungsschiene 8.
7. Rimuovere la vite 4 e poi rimuovere il
gancio di rilascio 5.
8. Rimuovere i tre piedini 67 e poi rimuovere
la guida di collegamento 8.
9. ビス91本を外し、解除フック5の解除
取手（グレー）0を取り外す。取り外し
たビス91本で解除取手（緑）dを取り
付ける。
0
5
d
9
10. 手順8で取り外したピン62本でレール解
除cを取り付ける。
c
6
9. Remove the screw 9 and then remove the
gray handle 0 of the release hook 5. Fit
the green release hook handle d with the
removed screw 9.
10. Fit the latch plate c with the two pins 6
that were removed in step 8.
9. Retirer la vis 9 puis retirer la poignée grise
0 du crochet de dégagement 5. Fixer la
poignée du crochet de dégagement verte d
à l’aide de la vis 9 retirée auparavant.
10. Fixer la plaque de verrou c à l’aide des
deux aiguilles 6 qui avaient été retirées
lors de l’étape 8.
9. Quite el tornillo 9 y retire el mango gris 0
del gancho de liberación 5. Fije el mango
del gancho de liberación verde d con el
tornillo 9 quitado.
10. Encaje la placa de pestillo c con los dos
pernos 6 retirados en el paso 8.
9. Entfernen Sie die Schraube 9 und dann
den grauen Griff 0 des Freigabehakens 5.
Befestigen Sie den grünen
Freigabehakengriff d mit der entfernten
Schraube 9.
10. Befestigen Sie die Klinkenplatte c mit den
in Schritt 8 entfernten zwei Stiften 6.
9. Rimuovere la vite 9 e poi rimuovere la
maniglia grigia 0 del gancio di rilascio 5.
Montare la maniglia verde del gancio di
rilascio d a mezzo della vite rimossa 9.
10. Montare il pannello di chiusura c a mezzo
dei due piedini 6 che sono stati rimossi nel
procedimento del punto 8.
