6
p
2
p
f
2

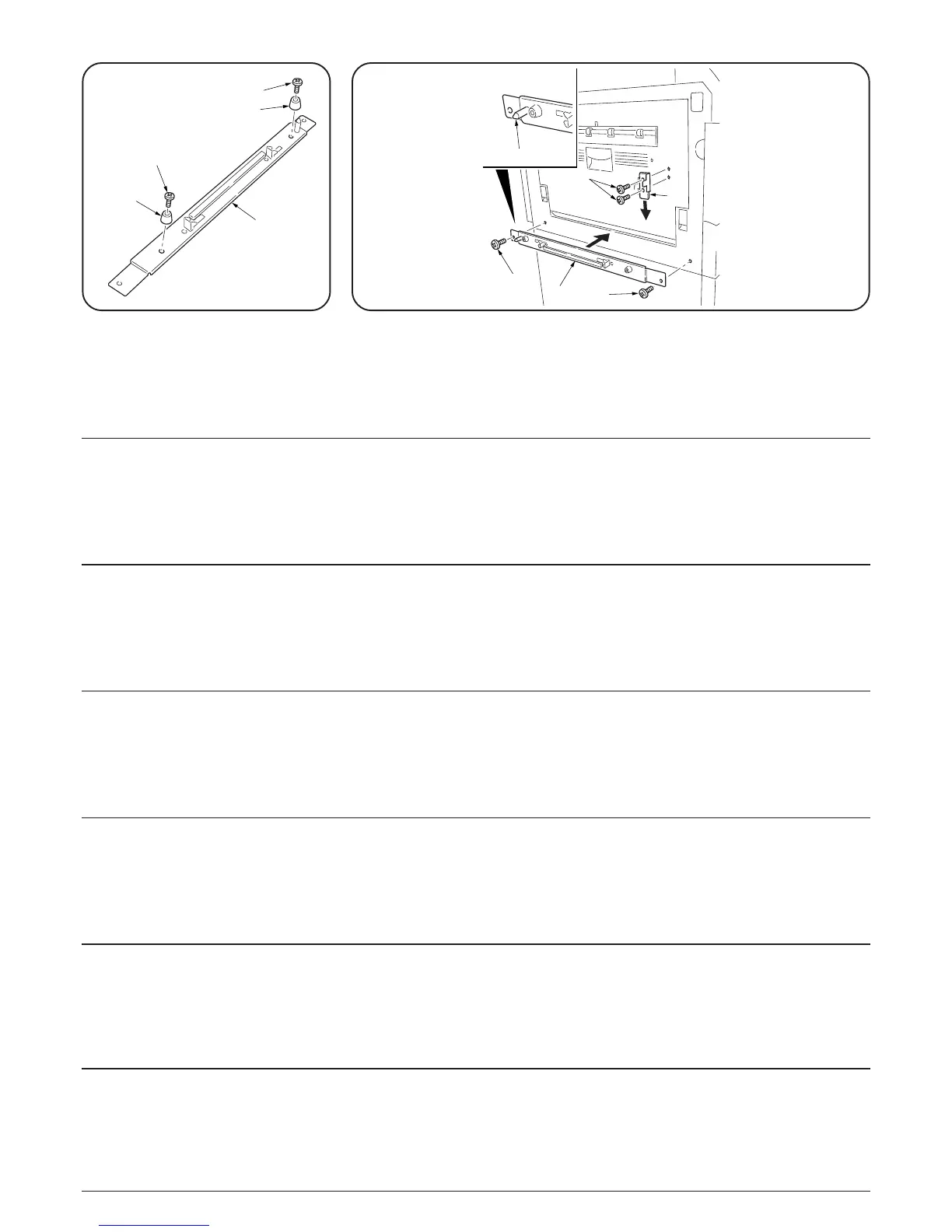

3. 手順1で取り外した台ゴム22個をそれぞ
れ、M3×5TPビスp1本で、組立固定板
解除Mfに取り付ける。
3.= NjPRqm=p= N
O !"=2= !"#$%=f
3. Use the two M3 × 5 TP screws p to attach
the two rubber feet 2 that were removed in
step 1 to the assembly release plate f.
3. Avec les deux vis M3 × 5 TP p, fixer les
deux pieds en caoutchouc 2 de l’étape 1
sur la plaque de dégagement d’assemblée
f.
3. Utilice los dos tornillos TP M3 × 5 p para
fijar las dos patas de caucho 2
desmontadas en el paso 1 a la placa de
liberación de armado f.
3. Verwenden Sie die beiden M3 × 5 TP
Schrauben p, um die beiden Gummifüße
2, die in Schritt 1 entfernt wurden, an der
Bausatz-Freigabeplatte f zu befestigen.
3. Usare le due viti M3 × 5 TP p per fissare i
due piedini in gomma 2 che erano stati
rimossi al punto 1 al piatto di rilascio
dell'assemblaggio f.
k
l
g
k
3
f
4. 位置決めピン3側を後側にしてM4×14Sバインドビスk2本で組立固定板解除Mf
を取り付ける。
M4×8Pタイトビスl2本で、当り板安全スイッチMgを下寄せで取り付ける。
4.= !=3 !"#$!"%&'()OjQNQp !=k !"=f
OjQUm !"=l !"!#$%&'(=g
4. Make sure that the end of the assembly release plate f that has the positioning pin 3 is
located towards the rear side of the copier or printer, and use the two M4 × 14 S-tight
screws k to attach the plate to the copier or printer.
Use two of the M4 × 8 P-tight screws l to attach the safety switch trigger plate g at its
lowermost position.
4. S’assurer que le bord de la plaque de dégagement d’assemblée f sur lequel la goupille de
positionnement 3 est située, est orienté vers l’arrière du copieur ou de l’imprimante et fixer la
plaque sur le copieur ou l’imprimante à l’aide des deux vis de serrage S M4 × 14 k.
Fixer la plaque de déclenchement de l’interrupteur de sécurité g à sa position la plus basse à
l’aide de deux des vis de serrage P M4 × 8 l.
4. Asegúrese que la punta de la placa de liberación de armado f que tiene el pasador de
posicionamiento 3 está ubicado hacia el lado trasero de la copiadora o impresora y utilice los dos
tornillos de fijación S M4 × 14 k para instalar la placa en la copiadora o impresora.
Utilice dos de los tornillos de fijación P M4 × 8 l para fijar la placa de activación del interruptor de
seguridad g en su posición más baja.
4. Vergewissern Sie sich, dass das Ende der Bausatz-Freigabeplatte f mit dem Positionierstift 3
sich in Richtung Rückseite des Kopierers oder Druckers befindet, und verwenden Sie die beiden
M4 × 14 S-Festspannschrauben k, um die Platte am Kopierer oder Drucker zu befestigen.
Verwenden Sie zwei der M4 × 8 P-Festspannschrauben l, um die Sicherheitsschalter-
Auslöserplatte g an ihren untersten Position zu befestigen.
4. Assicurarsi che l'estremità del piatto di rilascio dell'assemblaggio f che ha il perno di
posizionamento 3 si trovi verso il lato posteriore della fotocopiatrice o della stampante e usare le
due viti di fissaggio M4 × 14 S k per fissare il piatto alla fotocopiatrice o alla stampante.
Usare due viti di fissaggio M4 × 8 P l per fissare la piastra di comando dell'interruttore di
sicurezza g nella sua posizione più bassa.
To Next Page
