Kyosho Messerschmitt Bf109E 40 User Manual

エレベーターホーン
ラダーホーン
Elevator rod
Elevator horn
エレベーターロッド
ラダーロッド
Rudder horn
Rudder rod
フィルムのみ
Cut away only film.
2 x 14mm
Screw
ビス
4
2 x 14mm
Screw
2 x 14mm
2 x 14mm
ビス
2
2 x 6mm ビス
Screw
2 x 6mm
45mm
3
3mm セットビス
Set Screw
6
3mm
2 x 6mm
2 x 6mm TPビス
TP Screw
6
30mm
左右同じように組立てる。
Assemble left and right
sides the same way.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
2mm
2mm
1.5mm
フィルムのみ
Cut away only film.
フィルムとバルサ（下地）をカット
Cut away film and balsa.
10
斜線部をカットする。
Cut off shaded portion.

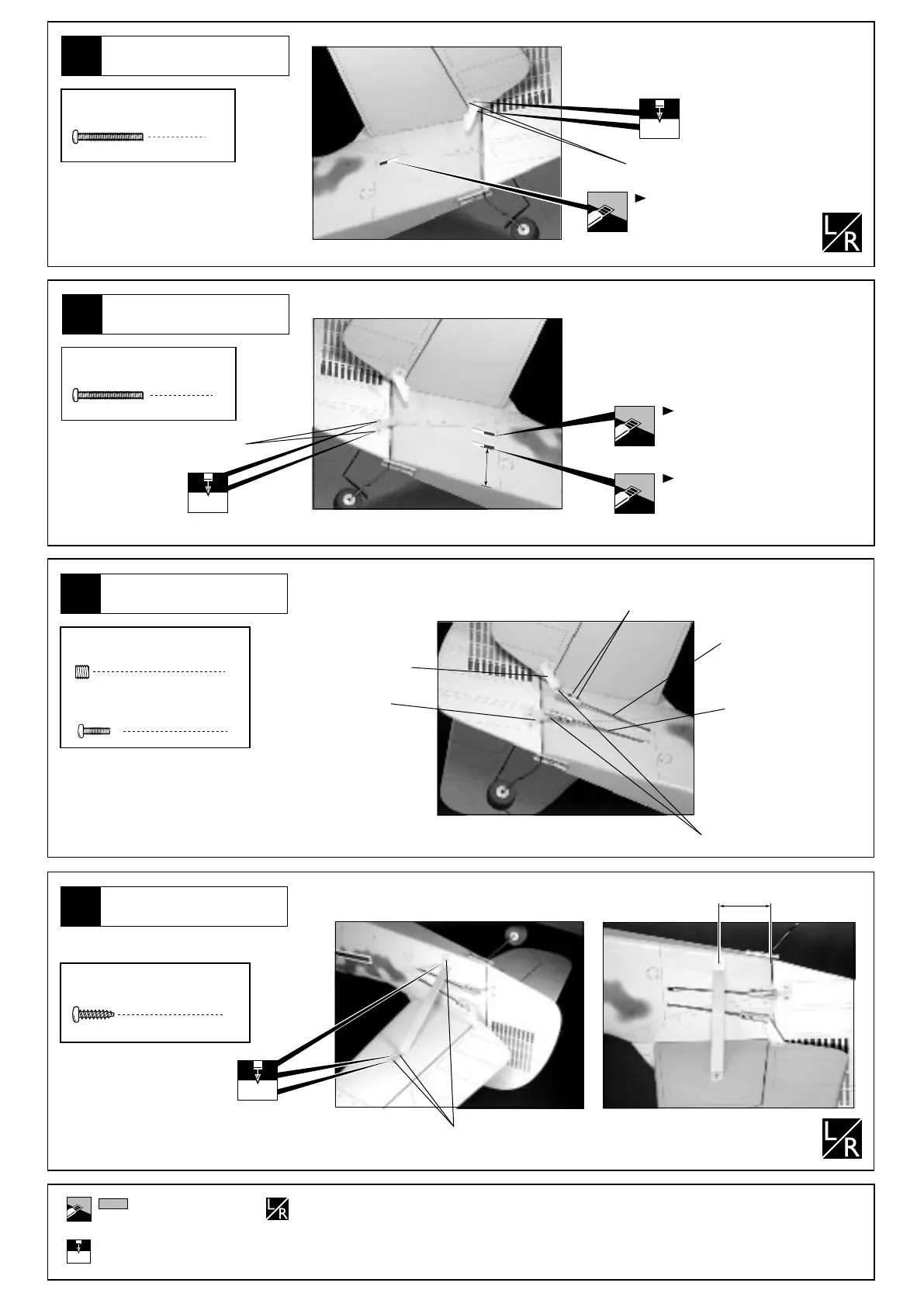

Horizontal Stabiliser
水平尾翼
17
Vertical Fin / Rudder
垂直尾翼
18
Horizontal / Vertical Tail
水平尾翼/垂直尾翼
19
Horizontal Tail /Stabiliser
水平尾翼
20
