1
ストッパー（小）
Stopper (S)
ストッパー（小）
Stopper (S)
3mm セットビス
Set Screw
3mm
2
1
2 x 10mm TPビス
TP Screw
2 x 10mm
Warning!
確実に接着する。
飛行中にはずれると操縦不能になり事故につながります。
低粘度瞬間接着剤がヒンジにしみこ
む様にして確実に接着する。
1.5mm
To servo .
To elevator horn.
2mm
2mm
2mm
Heat-shrink Tube
Beware of the flame!

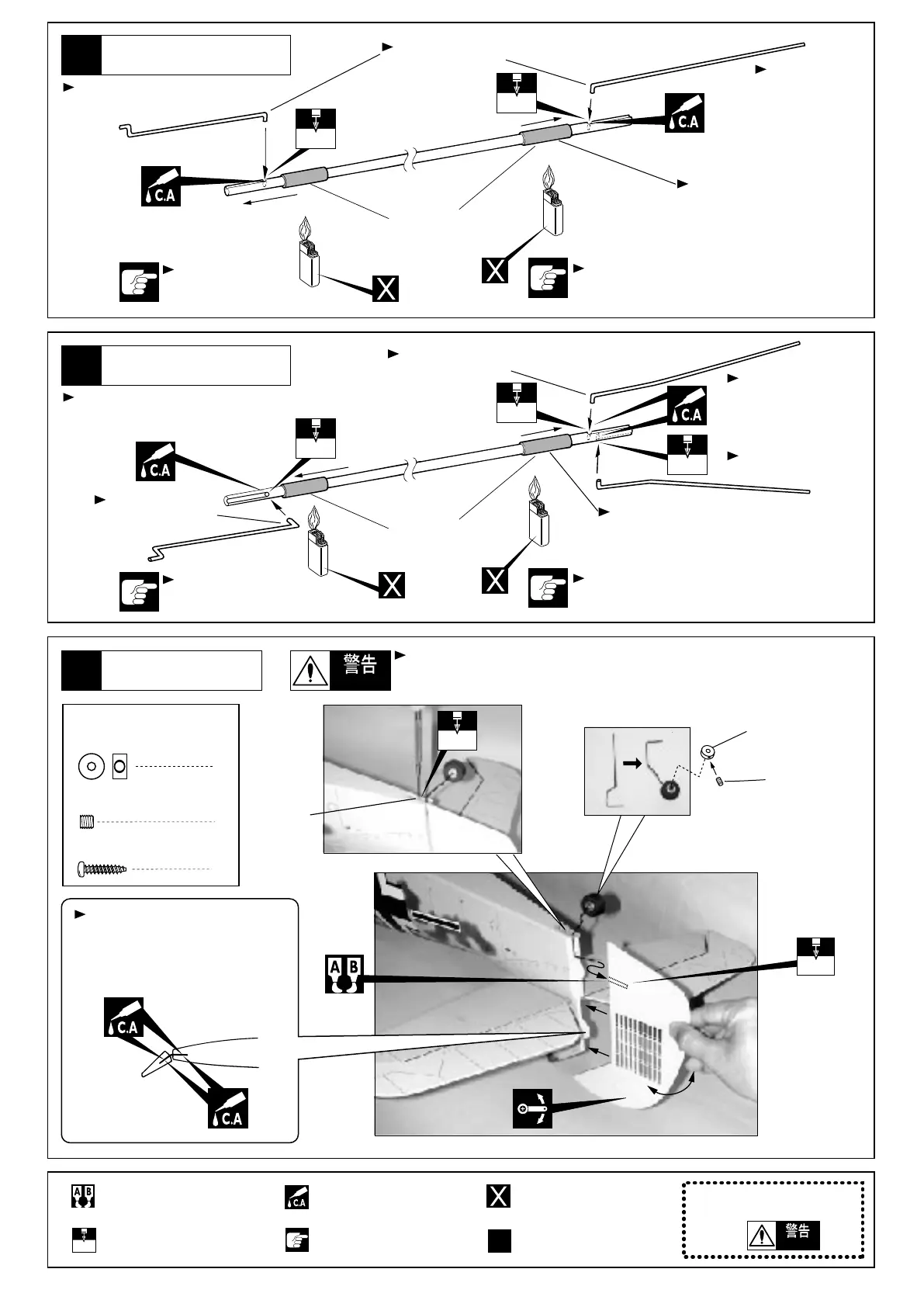

Slide heat shrink tubes over linkage rods and use
a hair dryer or similar to secure (shrink) them in place.
Be careful not to burn the
heat-shrink tube!
サーボ側。
Bend at end of rod.
折り曲げる。
Bend at end of rod.
折り曲げる。
エレベーターホーン側。
To elevator horn.
エレベーターホーン側。
収縮チューブ
チューブを燃やさないように
注意して暖めて収縮させる。
火気に注意。
火気に注意。
15
Elevator Rod
エレベーターロッド
X
2
Secure rudder hinges with instant glue,
being careful not to glue the rudder
to the vertical fin.
To servo.
To rudder horn.
2mm
2mm
Heat-shrink Tube
Beware of the flame!
Slide heat shrink tubes over linkage rods and use
a hair dryer or similar to secure (shrink) them in place.
Be careful not to scorch the
heat-shrink tube!
サーボ側。
Bend at end of rod.
折り曲げる。
ラダーホーン側。
収縮チューブ
チューブを燃やさないように
注意して暖めて収縮させる。
火気に注意。
火気に注意。
14
Rudder Rod
ラダーロッド
9
エポキシ接着剤で接着する。
Apply epoxy glue.
別購入品
Must be purchased separately!
2セット組み立てる。（例）。
Assemble as many times as
specified (here:twice).
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
2mm
垂直尾翼
Vertical Fin
注意して組立てる所。
Pay close attention here!
16
Apply instant glue
(CA glue, super glue).
瞬間接着剤で接着する。
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。
