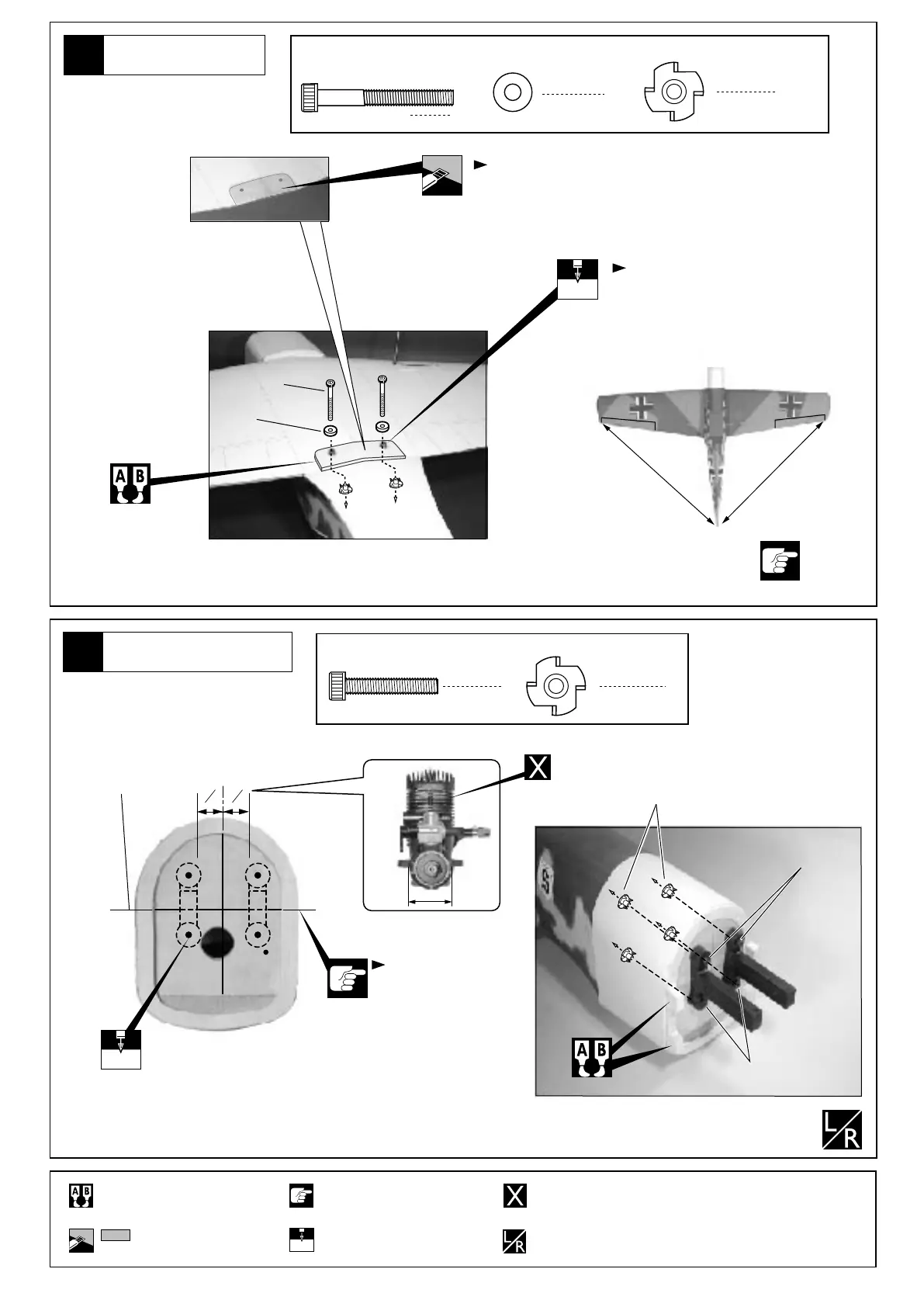

左右同じように組立てる。
Assemble left and right sides
the same way.
AÕA
A = AÕ
主翼
Main Wing
フィルムのみ。
Cut away only covering film.
主翼の穴に合わせる。
M4×30mm
4mm
4.1mm
Align with main wing holes.
9
8
Engine Mount
Align lower face of engine
mount arm on "Crankshaft
Center line".
4 x 20mm
Cap Screw
4
4
4x20mm
4mm
4x20mm
A
A
2
A
2
Crankshaft Center Line
4mm
エンジンシャフトライン
エンジンマウント
キャップビス
4mm
Blind Nut
4 x 30mm
Cap Screw
2
キャップビス
2
4mm
Washer
ワッシャー
マウントナット
エンジンマウントの取り
付け面と合わせる。
2
4mm
Blind Nut
マウントナット
6
エポキシ接着剤で接着する。
Apply epoxy glue.
別購入品
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部をカットする。
Cut off shaded portion.
2mm
注意して組立てる所。
Pay close attention here!
To Next Page
