7
11

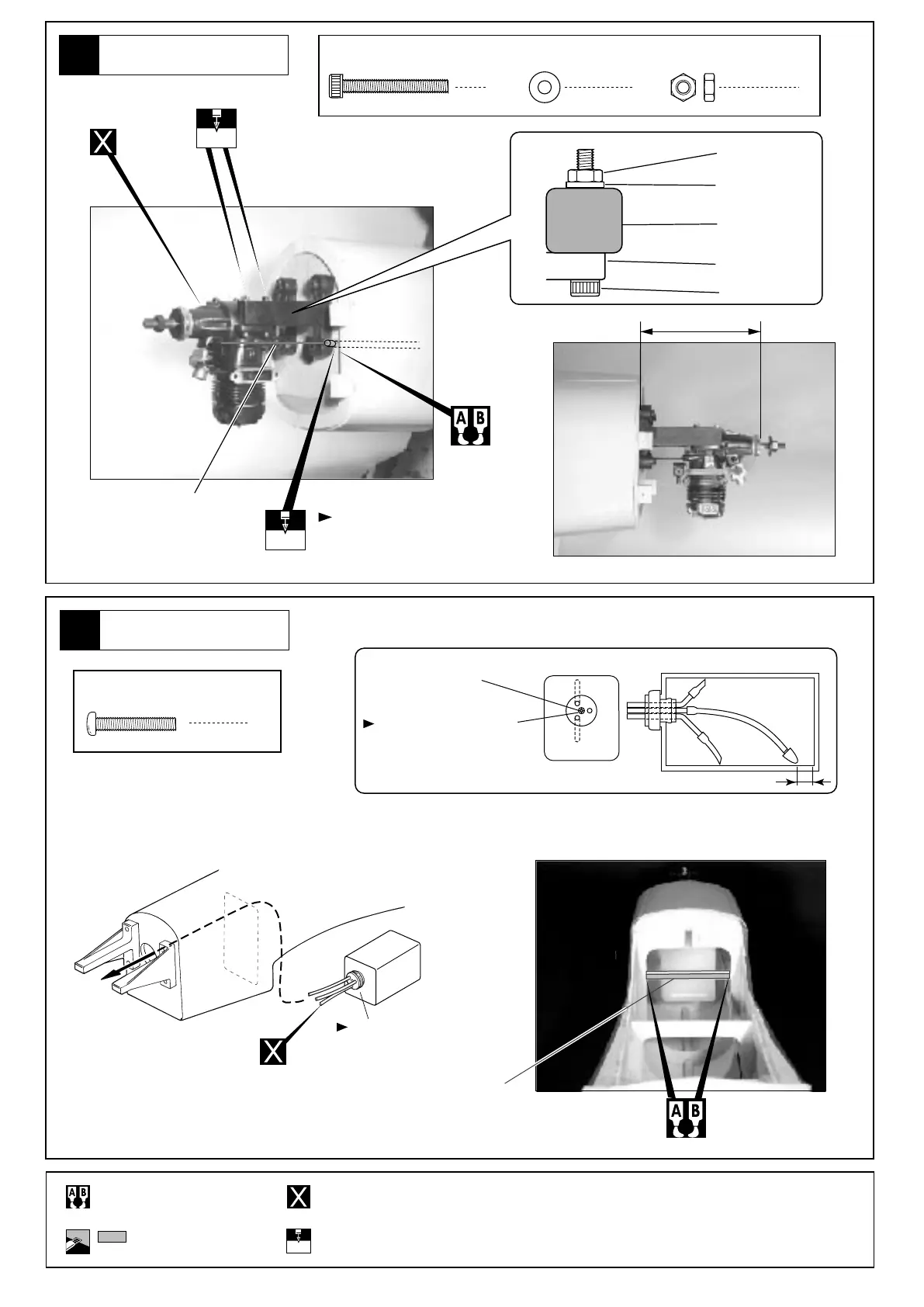

Fuel tank
3x18mm
5mm
After confirming the position
(see front view of fuel tank),
insert and tighten the screw.
向きを確認してしめ込む。
Fix with silicone glue.
Tank Support bar.
シリコンシール剤で固定する。
6×6mm
燃料タンク
3 x 18mm ビス
Screw
1
10
Engine Mount
Throttle Rod
117mm
4
3 x 25mm
Screw
4
3mm
Washer
4
3mm
Nut
3.1mm
4mm
エンジンマウント
ビス
ワッシャー
ナット
エンコンロッド
エポキシ接着剤で接着する。
Apply epoxy glue.
別購入品
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部をカットする。
Cut off shaded portion.
2mm
ひのき棒
Engine Mount
Washer
3mm
3 x 25 mm
ワッシャー
Nut
3mm
ナット
エンジンマウント
Engine
エンジン
Depends on the position
of the throttle arm.
キャブレターの位置に合わせる。
