7

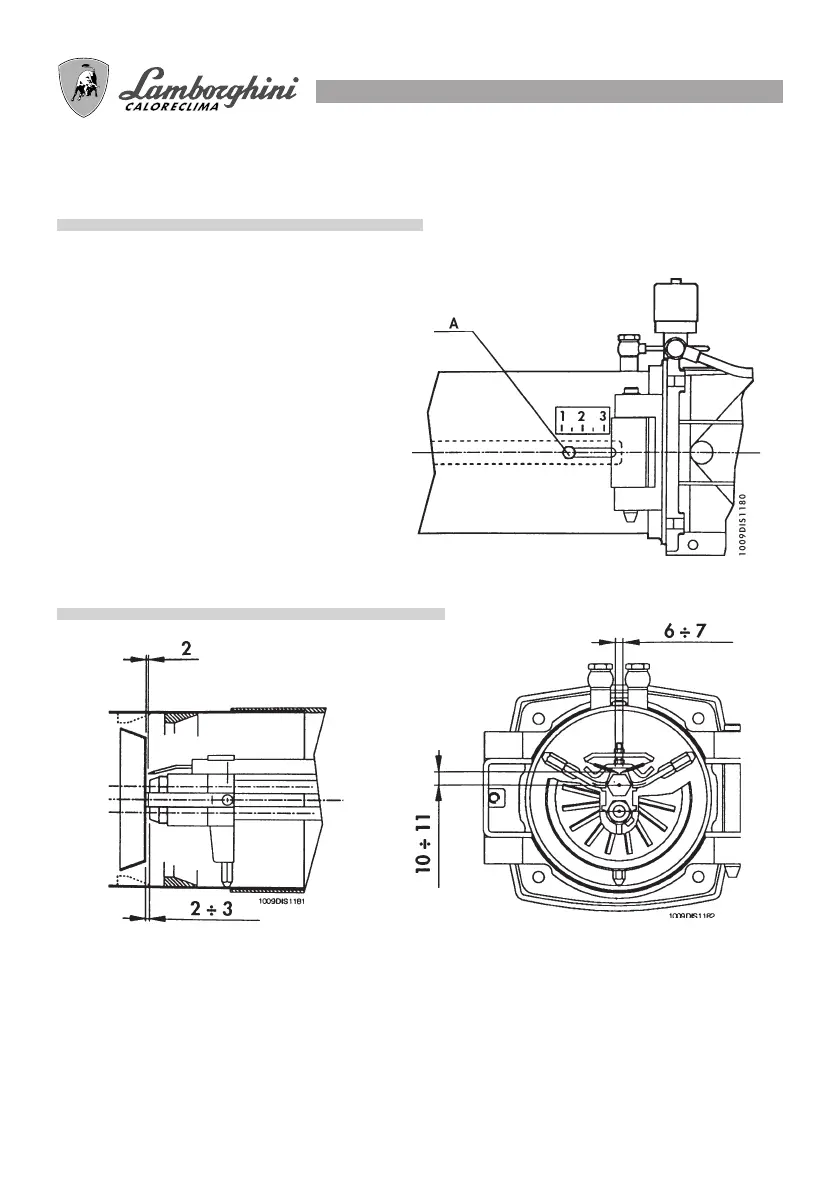

REGOLAZIONE TESTA DI CARBURAZIONE
1) Allentare i pomelli A.
2) Agendo su di essi si modifica la posizione del
boccaglio rispetto alla testa di combustione.
Posizionando i pomelli in corrispondenza dei
valori 1, 2, 3, rispettivamente con portata
minima, media e massima del bruciatore.
3) Serrare i pomelli una volta effettuata la
regolazione.
Si hanno 2 elettrodi di accensione. Per posizionarli, osservare la figura riportata sopra, rispettando le indica-
zioni.
N.B.: Gli elettrodi di accensione non debbono per alcun motivo toccare il deflettore o il boccaglio, in caso
contrario perderebbero la loro funzione, compromettendo il funzionamento del bruciatore.
N.B.: Per evitare danneggiamenti agli organi di regolazione della testa di combustione, si consiglia dopo
aver smontato il deflettore l’uso di chiave/controchiave per le operazioni di montaggio/smontaggio
gicleur.
POSIZIONE ELETTRODI - DISCO DEFLETTORE
