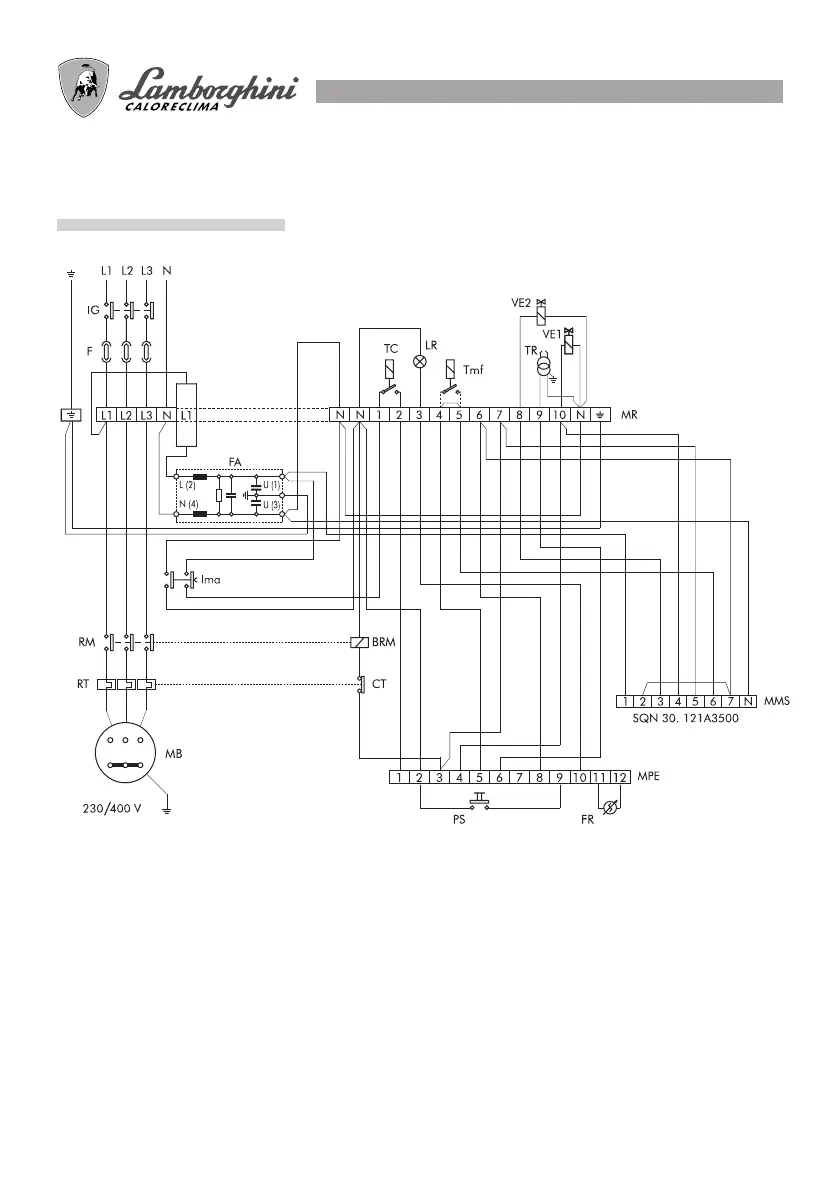

COLLEGAMENTI ELETTRICI
LEGENDA
BRM Bobina relè motore
CT Contatto relè termico
F Fusibile
FA Filtro antidisturbo
FR Fotoresistenza
IG Interruttore generale
Ima Interruttore marcia/arresto
LR Lampada segnal. blocco
MB Motore bruciatore
MMS Morsettiera servocomando
LANDIS SQN..
MPE Morsettiera apparecchiatura
LOA 44 - LMO 44
MR Morsettiera di rinvio
PS Pulsante sblocco-reset
RM Contatti relè motore
RT Relè termico
TC Termostato caldaia
Tmf Termostato modulazione 2
o
fiamma (event.)
TR Trasformatore di accensione
TS Termostato di sicurezza
VE1 Valvola elett. 1
o
stadio
VE2 Valvola elett. 2
o
stadio
N.B.: Non invertire mai i collegamenti FASE-NEUTRO
Nel caso di funzionamento con Tmf occorre togliere il ponte di collegamento tra i morsetti 4 e 5
della morsettiera MR.
