LAMILUX F100 - Zahnstangen-Antrieb Typ ZA

14
Customized
Intelligence
Dem Kunden dienen als Programm
Zahnstangen-Antrieb "Typ ZA"
rack and pinion drive "type ZA"

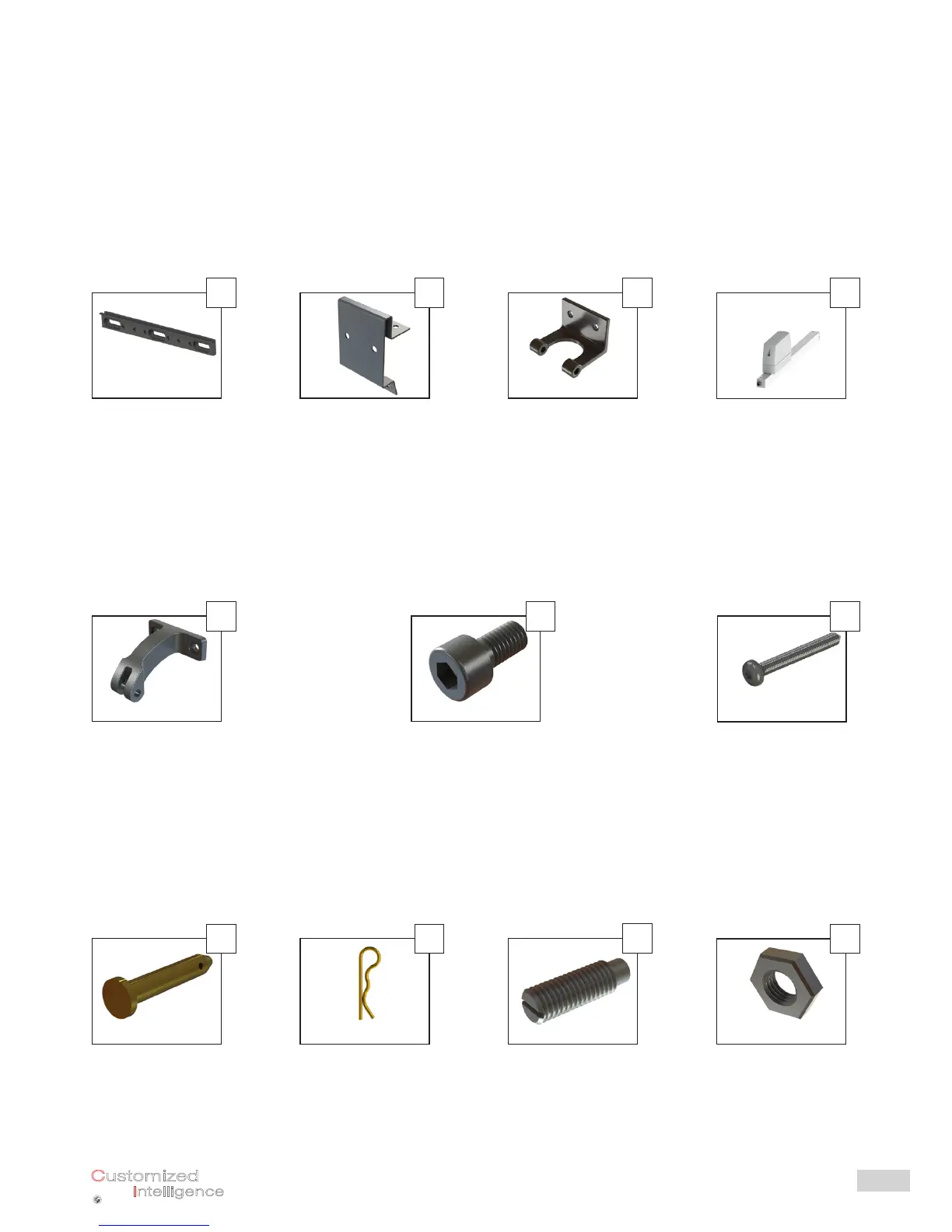

Einzelteile:
Components:
#214081
Einschiebling F100
Insert-sleeve F100
Beschlagsblech
blank
metal tting blank
1 2
Spindelkonsole
spindle bracket
3
#206101
Aufnahmebolzen
locating bolt
Sicherungssplint
lock splint
#207571
Sechskantmutter
M8
hexagonal nut M8
8 9 11
Gewindestift M8
threaded pin M8
10
#215613
Flügelbock
RAL 9016
wing bent RAL 9016
#209940
Innensechskant-
schraube M6x12
socket screw M6x12
#216948
Linsenkopf
AW25 5,5x45
raised-head screw
AW25 5,5x45
5 6 7
#207571
#206101
#207571
Elektromotor ZA
drive ZA
4
