LAMILUX F100 - Lüftbar Verriegelt (Blattfederverschluss); Ventilated Locked (Laminated Spring Lock)

10
Customized
Intelligence
Dem Kunden dienen als Programm
Lüftbar verriegelt (Blattfederverschluss)
ventilated locked (laminated spring lock)

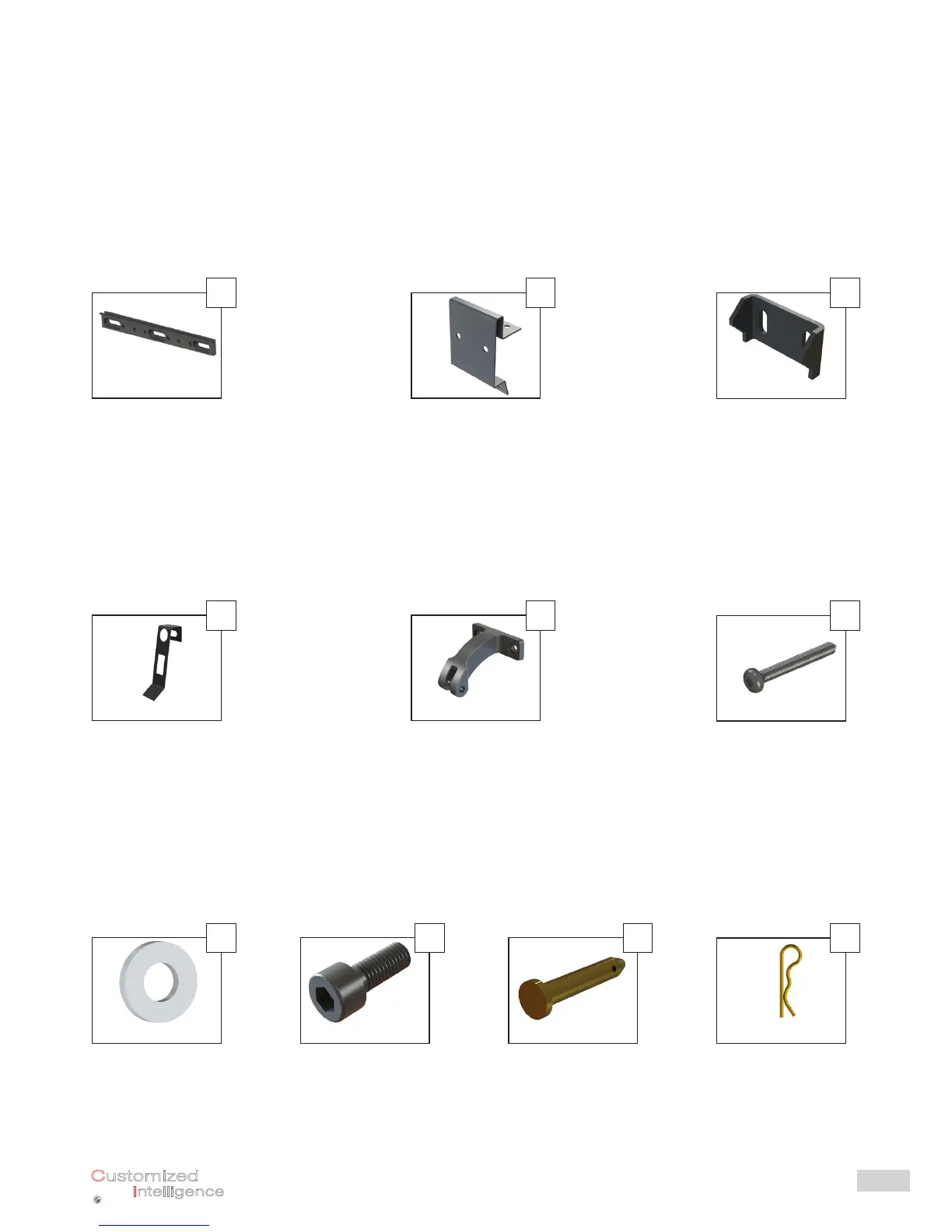

Einzelteile:
Components:
#214081
Einschiebling F100
Insert-sleeve F100
Beschlagsblech
blank
metal tting blank
#210006
Verschlussteil
Blattfeder
closing part leaf
spring
1 2 3
Für den nachträglichen Anbau eines Antriebes | for a later installation of the drive
#210007
Blattfeder
laminated spring
#215613
Flügelbock
RAL 9016
wing bent RAL 9016
#216948
Linsenkopfschraube
AW25 5,5x45
raised-head screw
AW25 5,5x45
4 5 6
#206177
Unterlegscheibe
dick d=6,4
washer
#206101
Aufnahmebolzen
locating bolt
#206101
Sicherungssplint
lock splint
7 9 10
#209940
Innensechskant-
schraube M6x12
socket screw M6x12
8
