Lichtkuppel F100
Montageanleitung

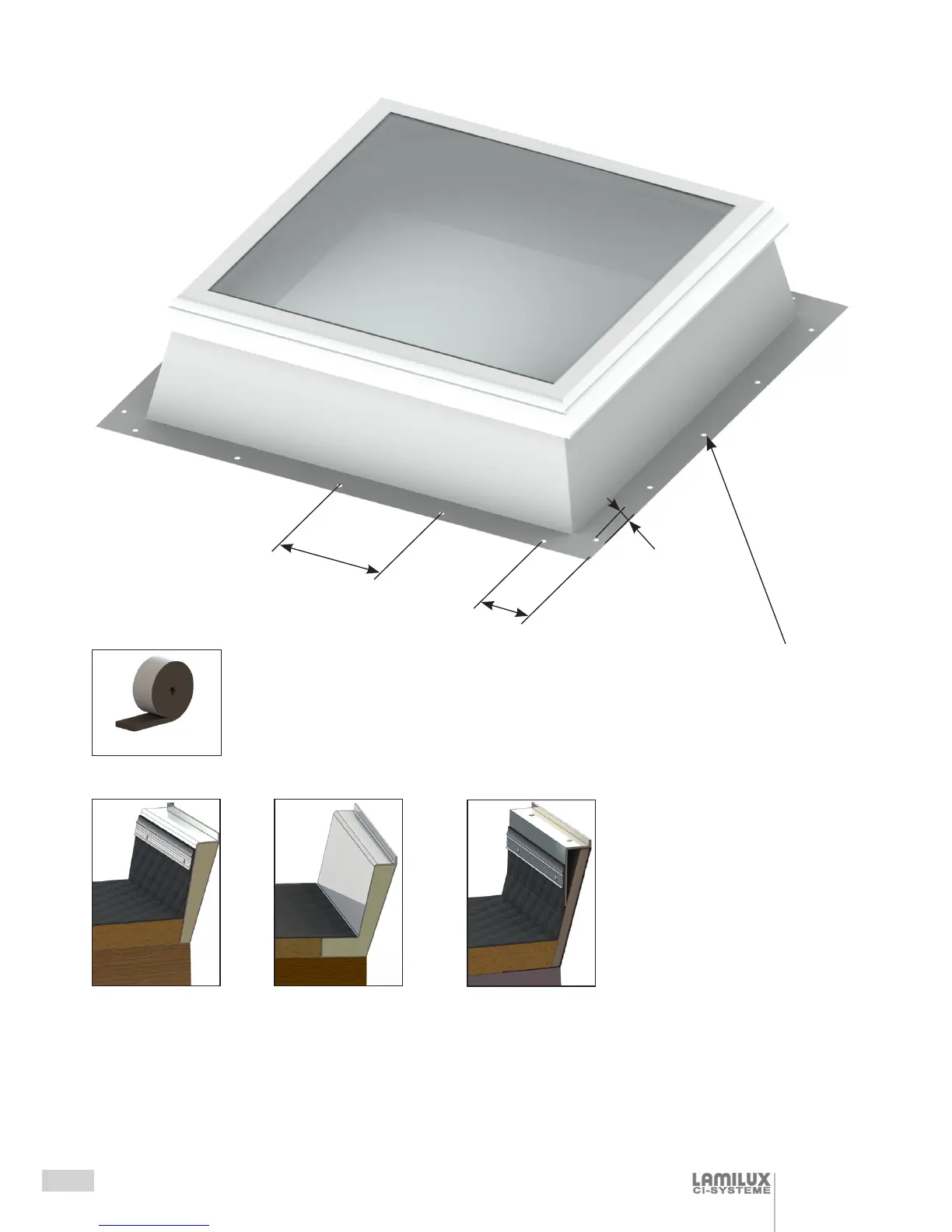

Umlaufend unter dem Kranz Dichtband anbringen.
Dichtband ist nicht im Lieferumfang enthalten.
Länge: OKD x 3,14 + 10cm
Use sealing tape between upstand and substructure.
Sealing tape is not included in scope of delivery.
length: OKD x 3,14 + 10cm
#206081
Unser gezeichneter Anschluss dient lediglich der Prinzipdarstellung zur Orientierung!
Die Fachregeln für Dächer mit Abdichtungen, z.B. Flachdachrichtlinien, sind bei der Planung und Ausführung der
Dachabdichtungsarbeiten durch das Dachdeckungsunternehmen einzuhalten!
The drawn connection only serves as a schematic for orientation!
The roong specialist must comply with technical standards for waterproofed roofs, such as at roof guidelines, when planning and
carrying out roof sealing work!
Schrauben Pos. 1-5
Screws item 1-5
300
100
30
