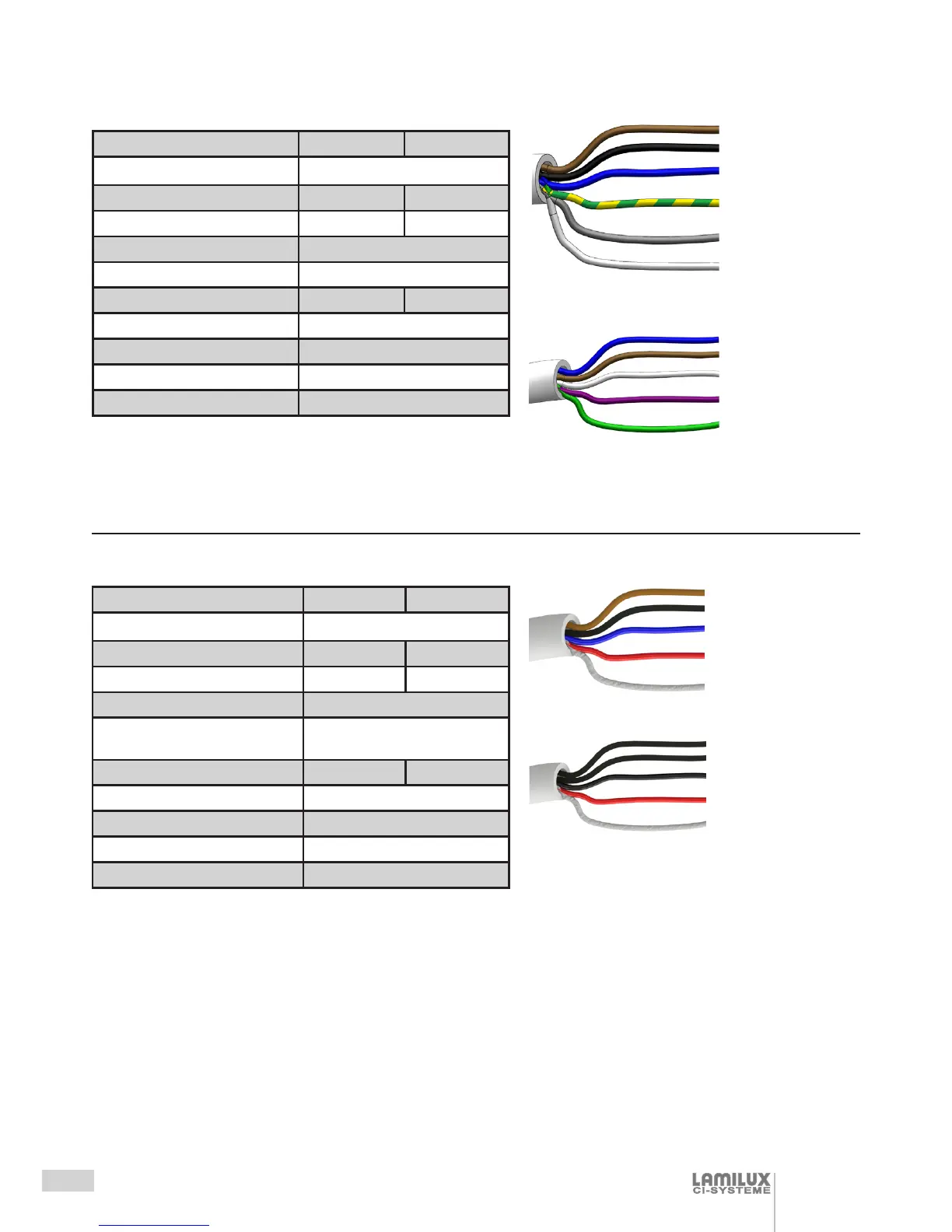

Kettenschubmotor "Typ KSA"
chain drive "type KSA"
Technische Daten | technical details 230V 24V
Antriebstyp |
driving force
Kettenschubantrieb | chain drive
Versorgung | maintenance 230V AC, 50Hz 24V DC, +4/-2V
Bemessungsstrom |
rated current 0,2A 1,2A
Abmessungen
| dimension B 40mm x H 56mm
Nennkraft |
nominal force 600N
Laufzeit |
run-time ca. 8mm/s ca. 12mm/s
Gehäuse |
case Aluminium | aluminium
Schutzart | safety class IP32
Lastabschaltung |
load breaking integriert | integrated
Kabellänge | cable length 5m
Solo/Tandem 24V
auf zu
bl - +
br + -
ws Kommunikation
vi (
potentional-free
gr opener)
}
Solo/Tandem 230V
br auf
sw
zu
bl
gn/ge
gr
ws
}
communication
}
L
N
PE
Achtung bei Tandemschaltung:
Zur Synchronisation müssen die "Kommunikationsadern" der Motoren miteinander verbunden werden.
Attention with tandem circuit:
To synchronise, the communication wires of the drives need to be connected with each other.
Ansteuerung
gegenseitig
verriegelt |
locked control
Kettenschubmotor "Typ Ne-Ka"
chain drive "type Ne-Ka"
Technische Daten | technical details 230V 24V
Antriebstyp |
driving force
Kettenschubantrieb | chain drive
Versorgung | maintenance 230V 24V
Stromverbrauch |
current drain 0,115A 0,88A
Abmessungen
| dimension L ca. 386,5mm | L approx. 386,5mm
max. Schub-/Zugkraft | maximum
thrust/ tractive force
250N
Laufzeit |
run-time ca. 12,5mm/s ca. 12,5mm/s
Gehäuse |
case Aluminium | aluminium
Schutzart | safety class IP30
Lastabschaltung |
load breaking integriert | integrated
Kabellänge | cable length 2m
Achtung bei Tandemschaltung:
Zur Synchronisation müssen die "Kommunikationsadern" der Motoren miteinander verbunden werden.
Attention with tandem circuit:
To synchronise, the communication wires of the drives need to be connected with each other.
open close
sw1 + -
sw2 - +
sw3 Leitungsüberwachung |
performance control
Solo/Tandem 24V
rt
ws
}
communication
Solo/Tandem 230V
br close
sw
open
bl
rt
ws
}
communication
}
L
N
Ansteuerung
gegenseitig
verriegelt
locked control
