LAMILUX F100 - Page 20

20
Customized
Intelligence
Dem Kunden dienen als Programm
230V Motor tandem „Typ JMBB“
230V drive tandem „Type JMBB“

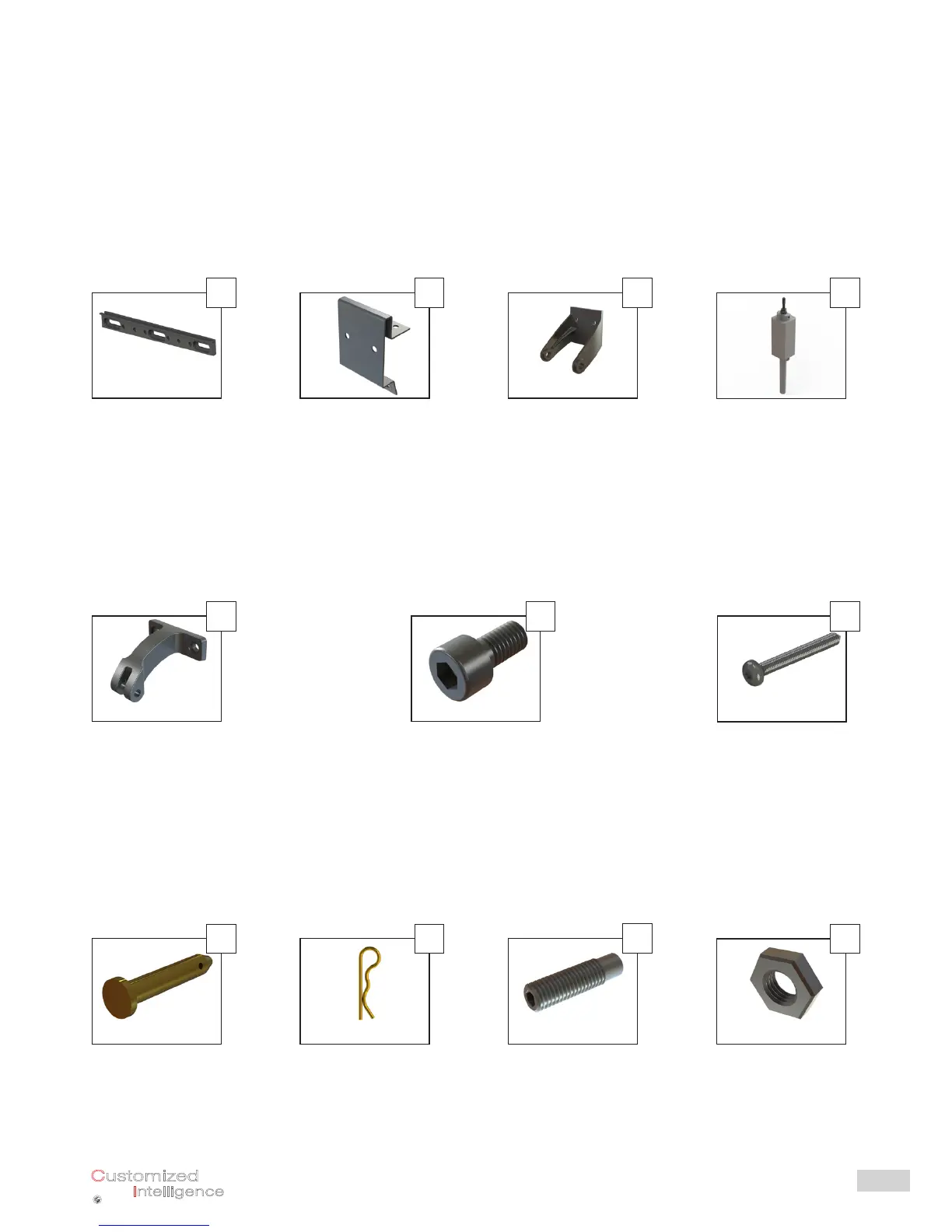

Einzelteile:
Components:
#214081
Einschiebling F100
Insert-sleeve F100
Beschlagsblech
blank
metal tting blank
Elektromotor 230V
driver 230V
1 2 4
Motorkonsole
motor console
3
#206101
Aufnahmebolzen
locating bolt
Sicherungssplint
lock splint
#206111
Sechskantmutter
M10
hexagonal nut M10
8 9 11
Gewindestift
M10x25
threaded pin M10x25
10
#215613
Flügelbock
RAL 9016
wing bent RAL 9016
#209940
Innensechskant-
schraube M6x12
socket screw M6x12
#216948
Linsenkopf
AW25 5,5x45
raised-head screw
AW25 5,5x45
5 6 7
#215798
#206101
#206110
