Customized
Intelligence
Dem Kunden dienen als Programm

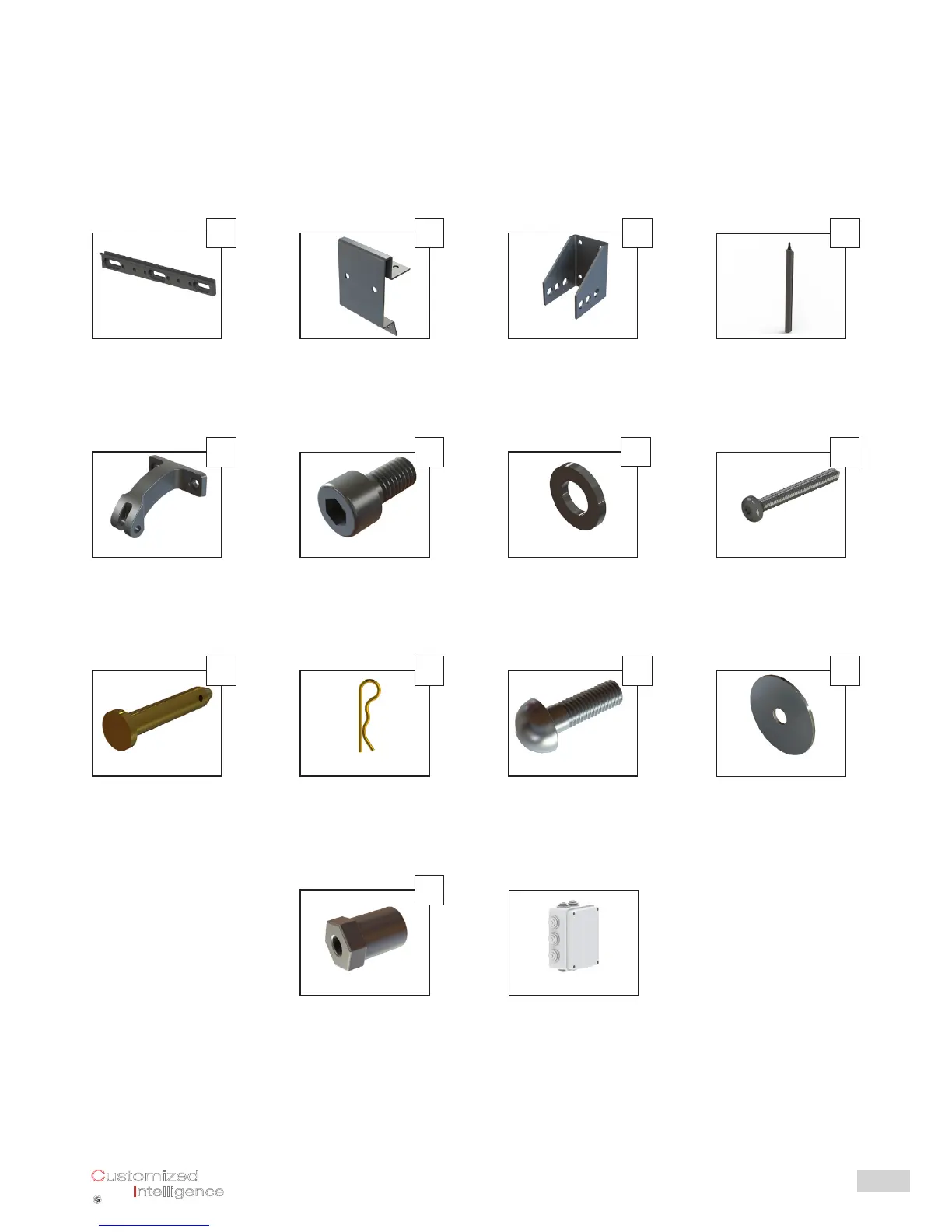

24V Motor tandem „Typ JM-DC“
24V drive tandem „Type JM-DC“
Einzelteile:
Components:
#214081
Einschiebling F100
Insert-sleeve F100
Beschlagsblech
blank
metal tting blank
Elektromotor 24V
driver 24V
1 2 4
Motorkonsole
motor console
3
#206101
Aufnahmebolzen
locating bolt
Sicherungssplint
lock splint
#216800
Unterlegscheibe
Ø=5,2
at washer Ø=5,2
9 10 12
Stiftschraube M5
stud screw M5
11
#215613
Flügelbock
RAL 9016
wing bent RAL 9016
#209940
Innensechskant-
schraube M6x12
socket screw M6x12
#206177
Unterlegscheibe
dick, Ø=6,4
at washer thick,
Ø=6,4
5
6
7
#210704
#206101
#216800
#216948
Linsenkopf
AW25 5,5x45
raised-head screw
AW25 5,5x45
8
#208383
Lastabschaltung
load breaking
Schraubhülse M5
threaded bush M5
13
#216800
