LAMILUX F100 - Page 25

04/2018
25
Lichtkuppel F100
Montageanleitung

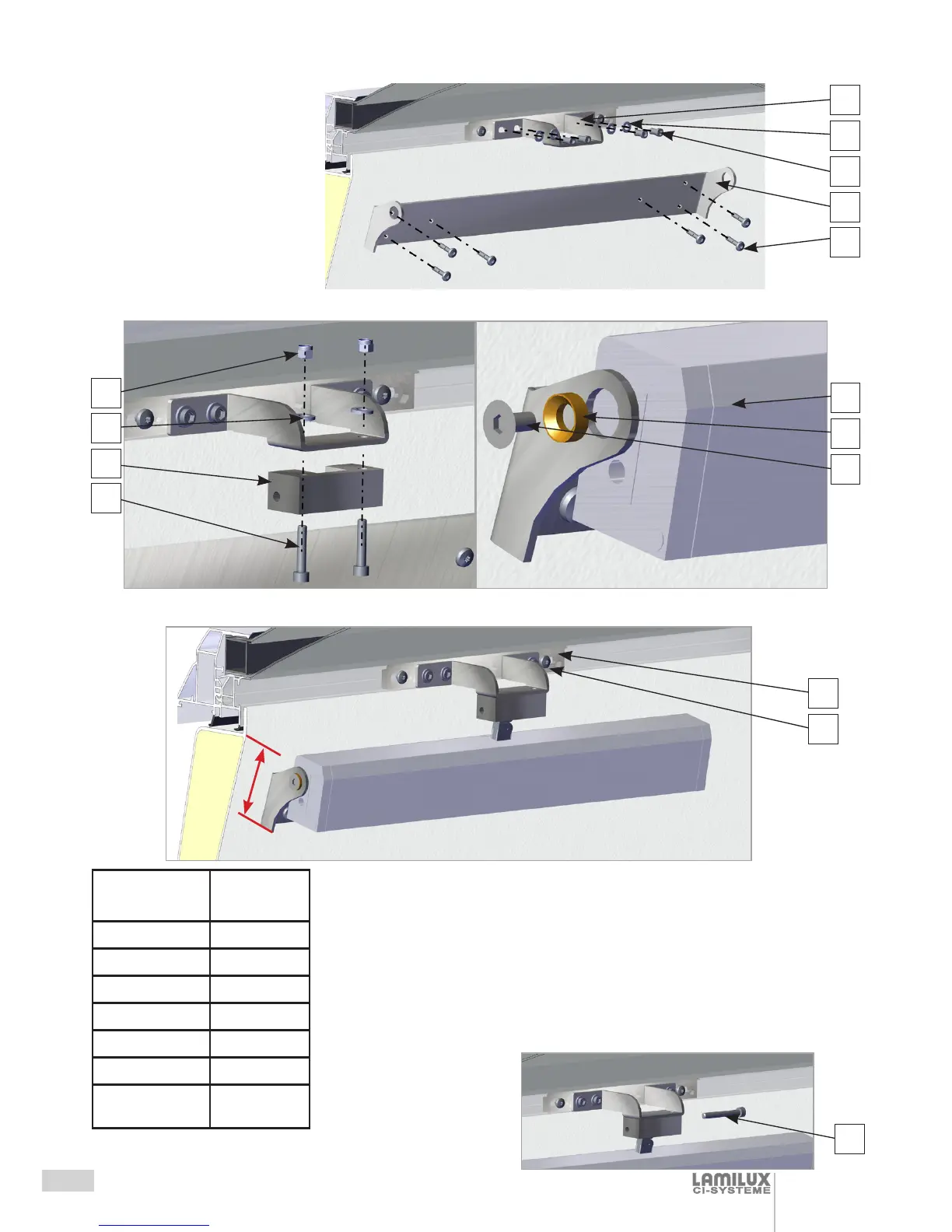

Montage:
Assembly:
15
9
3
13
14
1
5
Der Ö󰀨nerantrieb soll noch leichtgängig in der Konsole schwenkbar sein.
The opener drive should be smoothly slewable in the bracket.
11
4
6
7
2
12
Aufsatzkranz
upstand
Maß X (mm)
dimension X
K15 72
K30 80
K40 82
K40-5° 84
K50 84
Fit-6 89
Senkrecht
Vertical
89
X
8
10
Hinweis:
Das Maß gilt ab Auageäche der Dichtung.
Attention:
The measure applies from the contact surface of the seal.
