Instrucciones De Ensamblaje
1
1
22
2
4
N
AA
CC
AA
CC

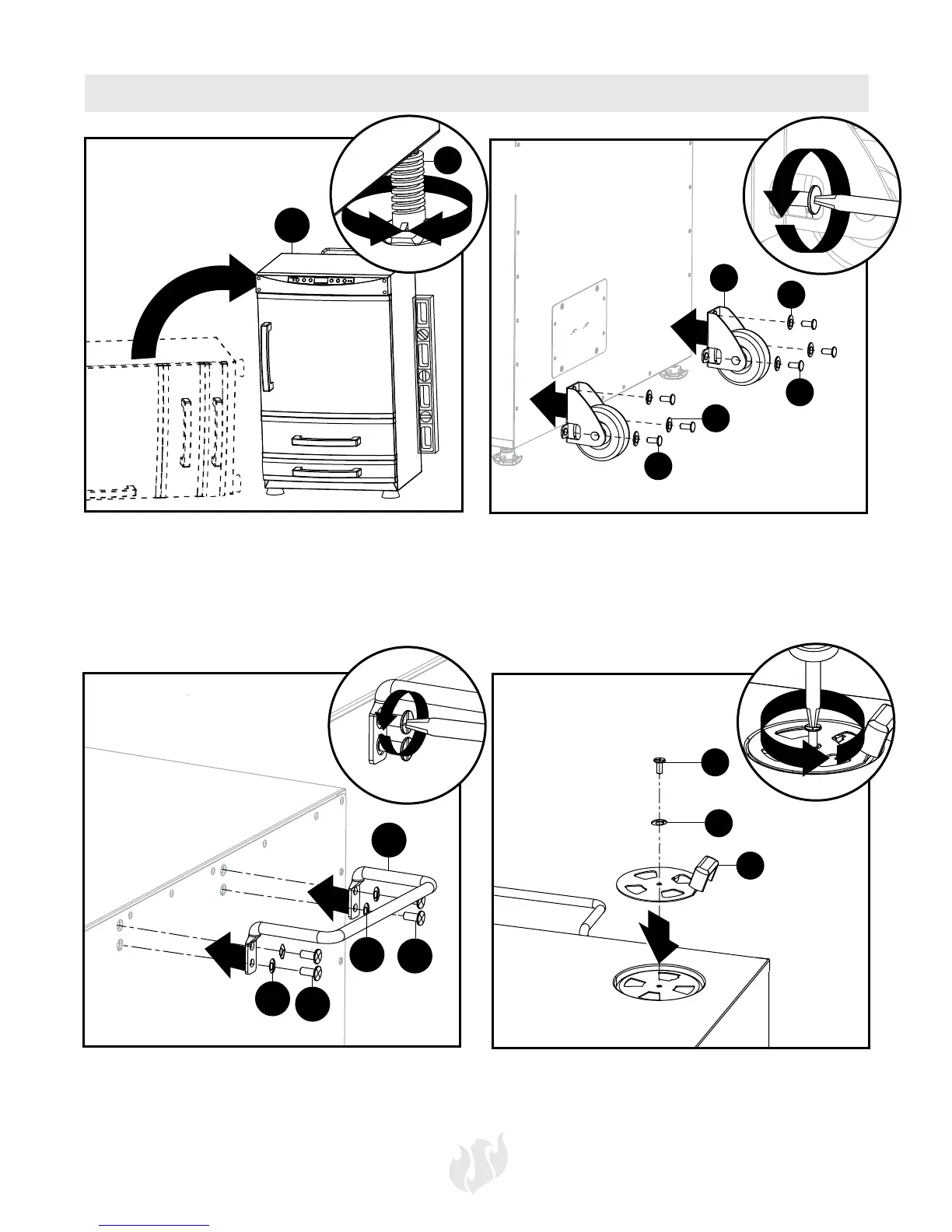

Coloque el gabinete (A) en posición vertical
cuidadosamente. Sostenga un nivel (no incluido)
al lado de la unidad y ajuste los pies ajustables (K)
según sea necesario hasta que el gabinete (A) quede
nivelado.
Asegure los ensambles de las ruedas frontales (N) en
la parte posterior del gabinete (A) con tres arandelas
de resorte (CC) y tres pernos cortos (AA) y apriete
levemente. Apriete completamente cuando todos
los pernos cortos (AA) estén enroscados de manera
adecuada.
1
6
2
F
AA
CC
Asegure el respiradero con la protección (F) en la
parte superior del gabinete con las arandelas de
resorte (CC) y los pernos cortos (AA). Apriete los
pernos (AA) firmemente. Nota: NO apriete demasiado
los pernos cortos (AA).
1
3
22
K
A
CC
CC
O
2
5
AA
AA
1
1
Asegure la manija posterior (O) en la parte de atrás
del gabinete con las arandelas de resorte (CC) y
los pernos cortos (AA). Apriete los pernos (AA)
firmemente.
