1. Verwijder de beschermkleppen aan de zijkanten van de libellen.
2. Draai de nivelleerschroeven tot aan de aanslag naar beneden.
3. Draai de nivelleerschroeven er weer zo'n 3 omdraaiingen uit. Markeer
hiervoor als steun een punt (bijv. met een potlood) op de nivelleer-
schroef.
4. Zet het apparaat neer of schroef het op een statief.
5. Lijn het oppervlak of het statief zo uit dat de libellen van de BCM grof
zijn genivelleerd (De luchtbel van de libel dient vrij te kunnen
bewegen).
NEDERLANDS28
BeamControl-Master BCM

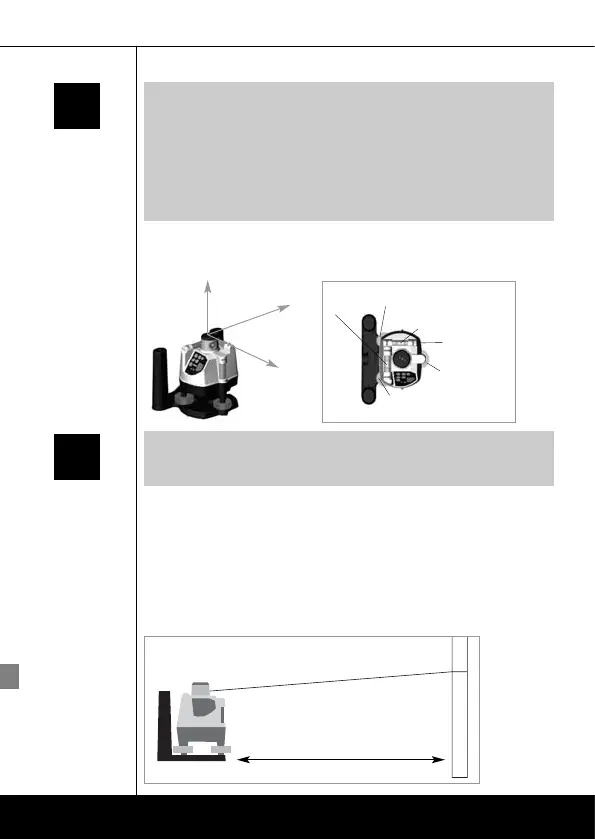

4. Kalibreren
4.1 X/Y-as
4.1.1 Voorbereiding - statief of niveau uitlijnen
Aanwijzing
De BCM is een kwaliteits-rotatielaser en wordt voor 100% op de aange-
geven tolerantie in de fabriek ingesteld. Om aansprakelijkheidsredenen
willen we u op het volgende wijzen: controleer regelmatig de kalibrering
voor gebruik na transport en langdurige opslag.
Bovendien willen we u erop wijzen dat een absolute kalibrering enkel in
een werkplaats mogelijk is. Een kalibrering door u zelf is slechts een
benadering en de nauwkeurigheid van de kalibrering hangt af van uw
zorgvuldigheid.
Kalibreren
X/Y-as
Voorbereiding
nivelleer-
schroef B
nivelleer-
schroef A
nivelleer-
schroef C
Bulle Y
Libel X
z
x
y
bescherm-
klep
Abb. 1
Aanwijzing
Het apparaat dient voor de kalibrering resp. controle op een afstand van
ca. 15-20 m van een doel (bijv. muur) te zijn verwijderd.
min. 15 - 20 m
Abb. 2
