NEDERLANDS 29
BeamControl-Master BCM
A
B
a
½ a
Abb. 3

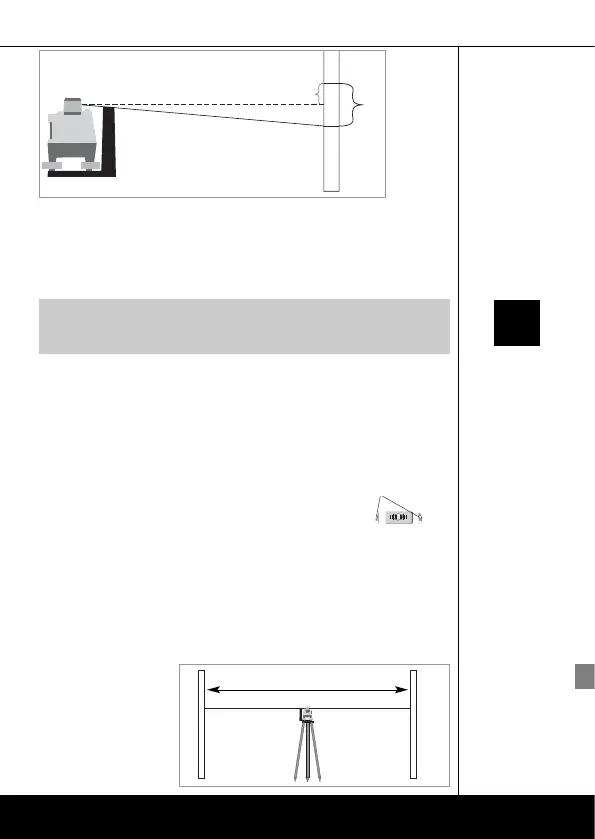

5. Markeer het punt B op het doel (zie afb. 3) Als punt B op dezelfde
hoogte ligt als punt A, dan is de libel precies gekalibreerd.
Wanneer dat niet het geval is, moet het apparaat worden bijgesteld:
4.1.2 Controle van de kalibrering - Y -as
1. Neem de fijne instelling van de libellen over met de nivelleerschroeven.
2. Markeer punt A op het doel (zie afb. 2)
3. Draai het apparaat 180° zonder de hoogte te wijzigen.
4. Richt de libel in met de nivelleerschroeven.
Opgelet
Markeer of nivelleerschroef A of schroef B als referentieschroef. Lijn het
apparaat alleen uit met de andere nivelleerschroeven.
4.1.3 Kalibrering Y-as
1. Met de nivelleerschroeven (niet de referentieschroef gebruiken) de laser
precies op het midden tussen punt A en B richten (afstand 1/2 a)
2. Met de kalibreerschroeven de libel kalibreren (gebruik inbussleutel
SW 2,5).
4.1.3 Controleren en kalibreren - X-as
Ga precies hetzelfde te werk als bij het controleren en kalibreren van de
Y-as, maar lijn de laserstraal uit via libel X.
4.2 Z-as
4.2.1 Verticale libel kalibreren
A1
B
1
min. 15 - 20 m
1. Het apparaat hori-
zontaal tussen twee
doelen opstellen.
(Verwijder voor het kali-
breren de beschermkap
aan de zijkant van de
libel).
Controle van de
kalibrering -
Y-as
Kalibrering Y-as
Kalibrering Z-as
X-as
