1. Oter les capes de protection situés sur
les côtés des bulles .
2. Tourner les vis de nivellement vers le bas jusqu'à la butée.
3. Marquer un point de repère sur les vis de nivellement, tourner les vis
de nivellement de 3 tours.
4. Placer l'appareil ou viser celui-ci sur un trépied.
5. Régler la surface ou le trépied tel que les bulles du BCM soient approxi-
mativement de niveau. ( la bulle doit pouvoir se déplacer librement )
FRANÇAIS48
BeamControl-Master BCM

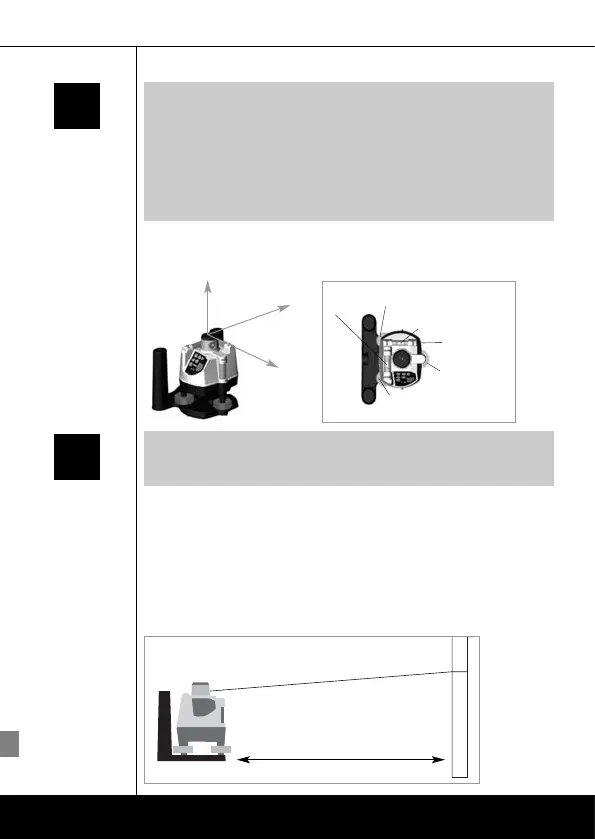

4. Calibrage
4.1 X/Y-axis
4.1.1 Préparation - Placer l'appareil sur un trépied ou un plan
Indication
Le BCM est un laser rotatif de grande qualité dont les marges de toléran-
ces réglées en usine sous une exactitude de 100%. Par raison de garantie
de nos produits nous attirons votre attention sur les points suivant :
Contrôler régulièrement le calibrage avant chaque utilisation et chaque
transport. Nous attirons votre attention sur le faite qu'un calibrage opti-
mal n'est réalisable que par un artisan expérimenté. Un calibrage de votre
personne dépend de votre exactitude personnelle
.
Calibrage
calibrage
X/Y-axis
Préparation
Vis de
nivellement B
Vis de
Nivellement A
Vis de
Nivellement C
Bulle Y
Bulle X
z
x
y
Capsules de
protection
Abb. 1
Indication
L'appareil doit être placé à une distance de 20 à 30 m d'une
cible (ex.: un mur ).
min. 15 - 20 m
Abb. 2

