FRANÇAIS 49
BeamControl-Master BCM
A
B
a
½ a
Abb. 3

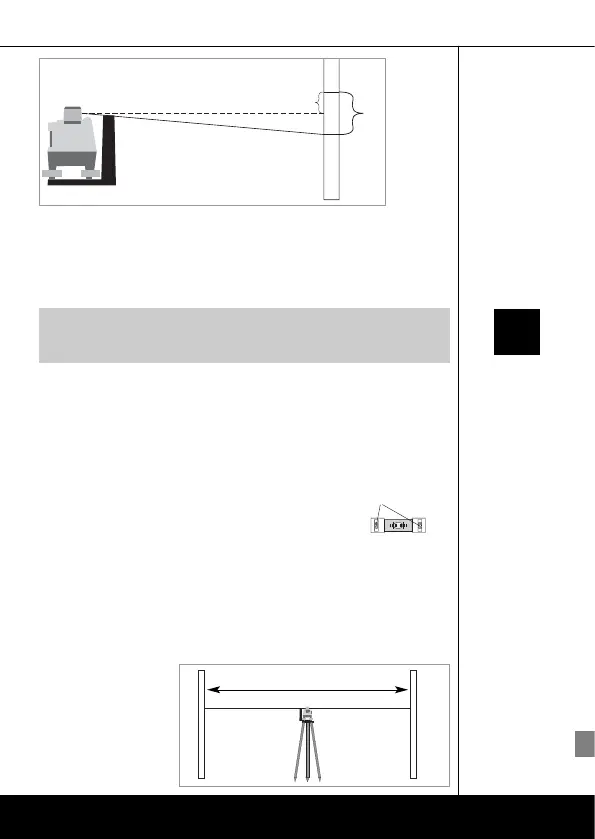

5. Marquer le point B sur la cible ( voir photo 3 ). Si le point B est au
même niveau que le point A, alors la bulle Y est correctement calibrée.
Si ce n'est pas le cas, recommencer la procédure.
4.1.2 Vérification du calibrage - Axe Y
1. Le réglage fin de la bulle s'effectue à l'aide des vis de nivellements.
2. Marquer le point A sur la cible ( voir photo 2 ).
3. Tourner l'appareil de 180° sans changer la hauteur
4. Régler les bulles avec les vis de nivellement
ATTENTION
Marquer la vis de nivellement A et B comme vis de référence. Régler
l'appareil uniquement avec les autres vis.
4.1.3 Calibrage - Axe Y
1. Avec la vis de nivellement ( ne pas utiliser la vis de référence ), placer le
point laser exactement au milieu des points A et B ( seg.1/2 a ).
2. Calibrer la bulle avec les vis de calibrage ( utiliser une clé SW 2,5 ).
4.1.3 Vérification et calibrage - Axe X
Refaite l'opération comme pour l'axe Y
4.2 Axe Z
4.2.1 Calibrage de la bulle verticale
A1
B
1
min. 15 - 20 m
1. Placer l'appareil à
l'horizontale entre 2
cibles (enlever les
caches de protection
sur les côtés de la
bulle).
Vérification
du calibrage -
Axe Y
Calibrage -
Axe Y
Calibrage -
Axe Z
Axe X
Attention
