04
3
3.1
3.2
3.3
3.4
DE

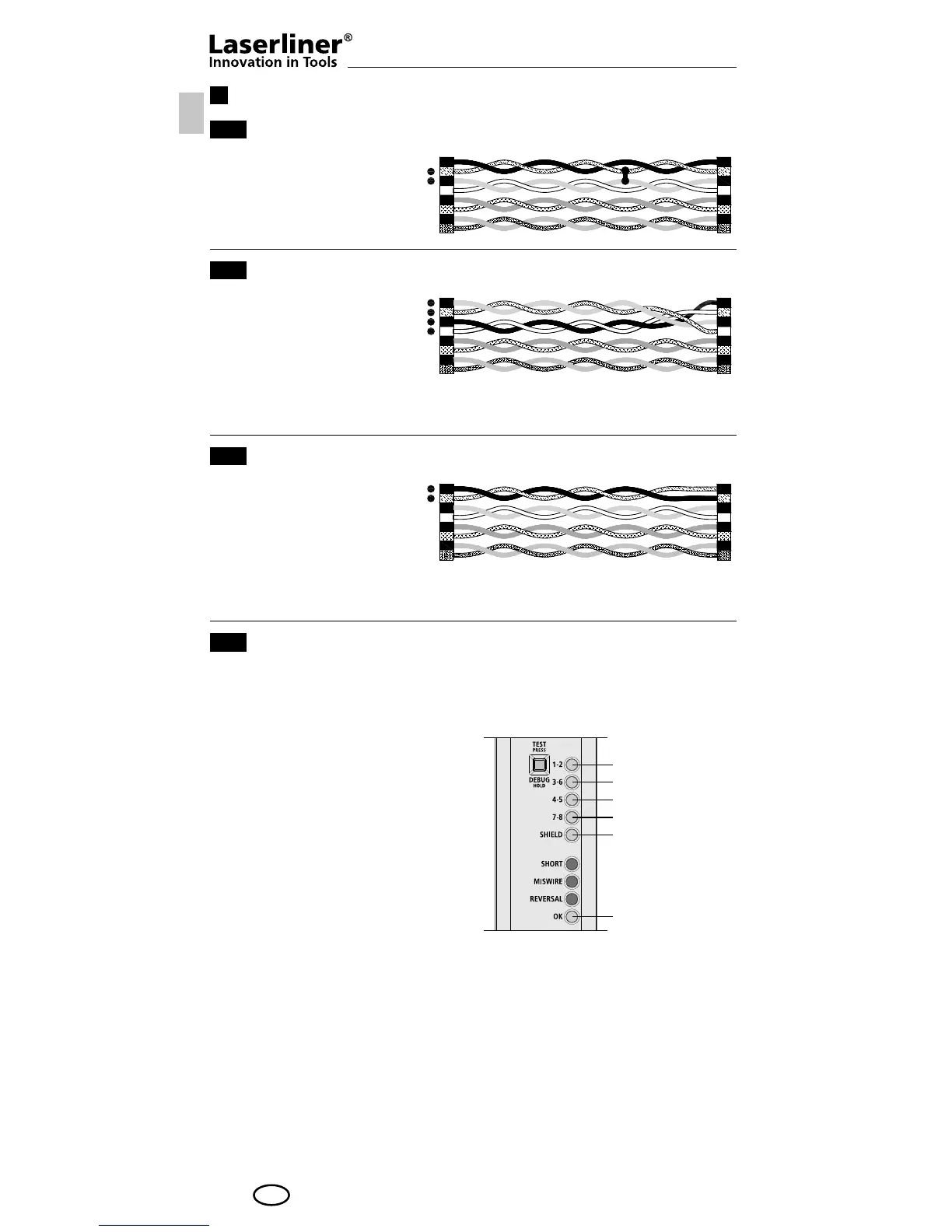

DEBUG Modus: Im DEBUG Modus werden die Adernpaare nach-
einander einzeln geprüft. Die LED blinkt erst kurz, leuchtet dann
konstant und gleichzeitig leuchtet die LED „OK“.
Blinkt ein Adernpaar nur kurz und wird nicht durch konstantes
Leuchten und Leuchten der LED „OK“ bestätigt, liegt eine
Kabelunterbrechung vor.
Beispiel
Es liegt eine Kabelunterbrechung
bei Adernpaar 3 - 6 vor.
leuchtet
leuchtet
leuchtet
leuchtet
LED leuchtet nicht
LED leuchtet nicht
Verdrahtungsfehler
Es liegt ein Kurschluss bei
Pin 2 und 3 vor.
Kurzschluss (LED 6)
Liegt der Verdrahtungsfehler Kreuzung vor, sind die Pins von zwei
Adernpaaren falsch untereinander verbunden.
Die Pins 1 bis 4 sind nicht
korrekt untereinander
verbunden.
Kreuzung (LED 7)
Liegt der Verdrahtungsfehler Vertauschung vor, sind die Pins von
einem Adernpaar falsch untereinander verbunden.
Pin 1 und 2 sind
umgekehrt verbunden.
Vertauschung (LED 8)
TEST Modus: Liegt bei einem oder mehreren Adernpaaren eine
Kabelunterbrechung vor, leuchten die entsprechende LED nicht.
Unterbrechung
