LED SHIELD
Leuchtet die LED „SHIELD“, handelt es sich um ein STP-Kabel (Kabel
mit geschirmten Paaren). Leuchtet die LED „SHIELD“ nicht, handelt
es sich um ein UTP-Kabel (Kabel ohne geschirmte Paare) oder um
ein STP-Kabel (Kabel mit geschirmten Paaren) mit Kabelbruch am
Schirmleiter.
Technische Daten
Kabellänge max. 300 m
Stromversorgung 4 x LR44 Knopfzelle, 1,5 V
Arbeitstemperatur 0°C ... 40°C
Abmessungen (B x H x T) 28 x 106 x 25 mm
Gewicht (inkl. Batterien)
Technische Änderungen vorbehalten. 01.16
Negative Prüfung / Unterbrechung
Leuchtet bei einem Paar keine LED auf, liegt dort eine
Kabelunterbrechung vor. (siehe Kapitel „Verdrahtungsfehler“)

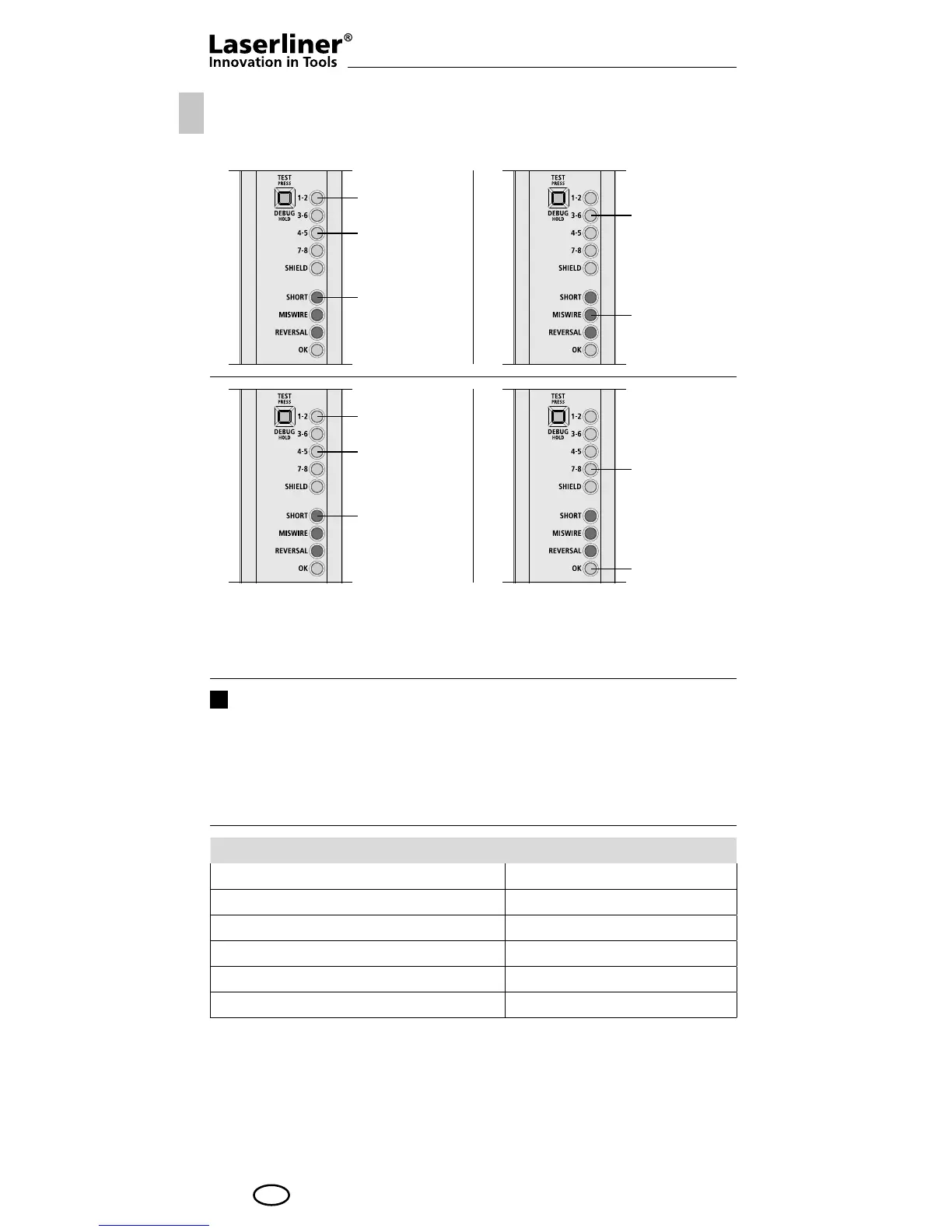

Beispiel
Das Kabel hat eine Vertauschung bei Adernpaar 3 - 6 sowie einen
Kurzschluss bei den Adernpaaren 1 - 2 und 4 - 5.
leuchtet nach
kurzem Blinken
leuchtet mit
Adernpaar 1 - 2
leuchtet
leuchtet nach
kurzem Blinken
leuchtet mit
Adernpaar 4 - 5
leuchtet
leuchtet
leuchtet nach
kurzem Blinken
leuchtet
leuchtet nach
kurzem Blinken
