52
3
3.1
3.2
3.3
3.4
FI

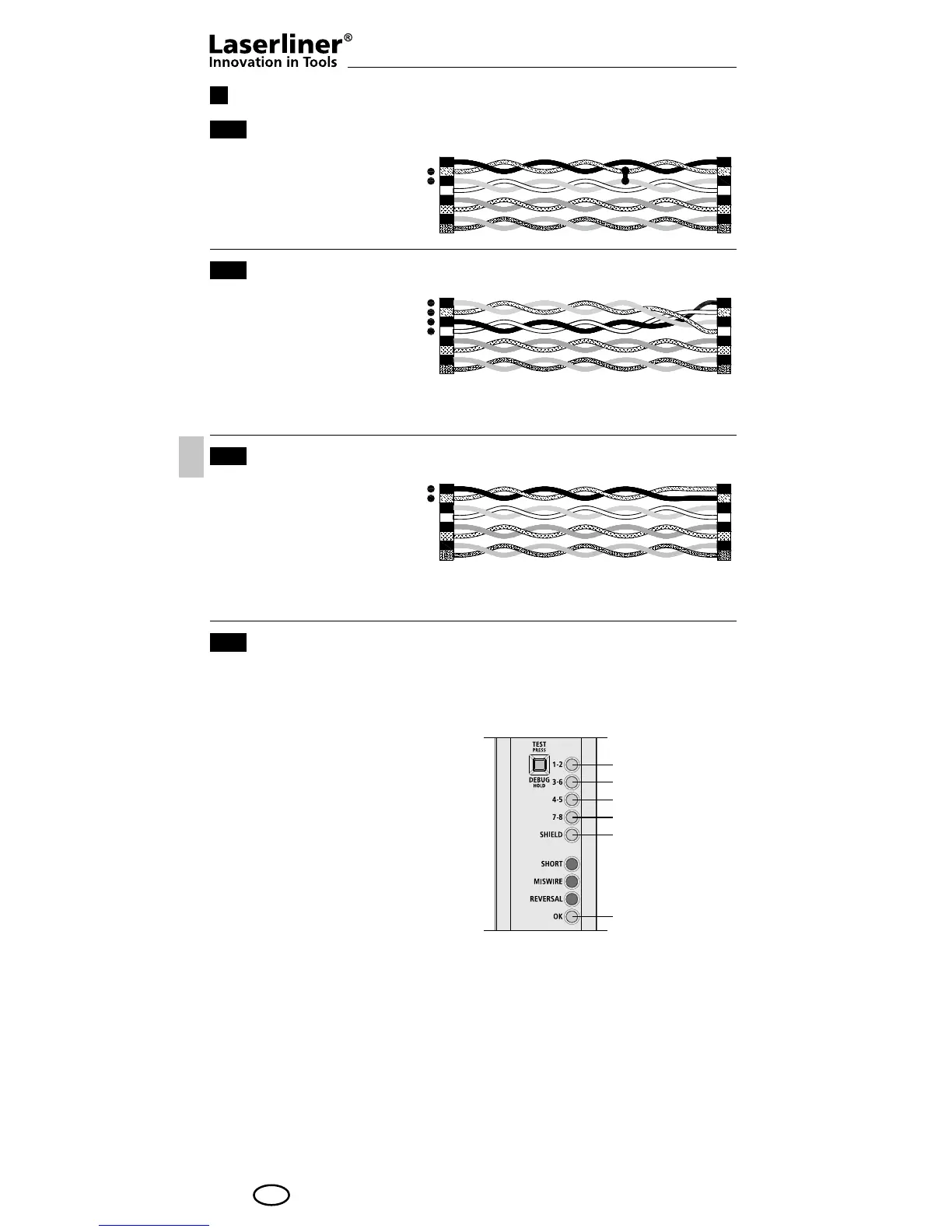

DEBUG-toiminto: DEBUG-toiminnossa johdinparit testataan
peräjälkeen yksitellen. Ensin ledi vilkkuu nopeasti, sitten se palaa
jatkuvasti ja samalla syttyy ledi OK.
Kyseessä on johdinkatko, jos jonkin johdinparin ledi vain vilkkuu,
eikä ala palaa jatkuvasti eikä OK-ledi syty.
Esimerkki
Johdinparien 3 - 6 välissä
on katko.
palaa
palaa
palaa
palaa
ledi ei pala
ledi ei pala
Johdotusvirheet
Napojen 2 ja 3 välissä on
oikosulku.
Oikosulku (ledi 6)
Ristiinkytkentävirheessä kaksi johdinparia on kytketty
väärin toisiinsa.
Navat 1 - 4 eivät
ole liitetty oikein.
Ristiinkytkentä (ledi 7)
Vaihtuminen tarkoittaa, että yhden johdinparin navat on
kytketty väärin.
Navat 1 ja 2 ovat
vaihtuneet.
Vaihtuminen (ledi 8)
TEST-toiminto: Jos yhdessä tai useammassa johdinparissa on katko,
sitä vastaava ledi ei pala.
Keskeytys
