FR

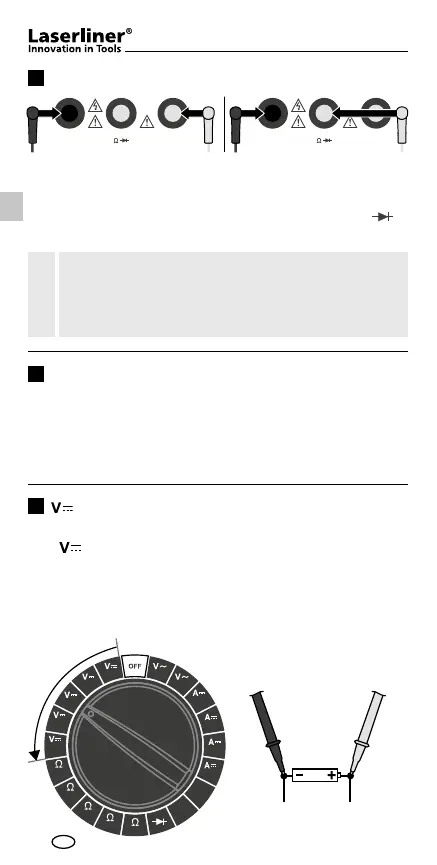

Mesure de la tension CC
Pour mesurer la tension, régler le commutateur rotatif
sur «
» correspondant sur la plage de mesure adéquate
(200 mV - 300 V).
Raccorder ensuite les contacts de mesure avec l‘objet à mesurer.
La valeur mesurée calculée et la polarité s‘affichent à l‘écran
d‘affichage.
4
20
300 300
10A
BAT.
9V
BAT.
1.5V
200200
2000
m
200
m
2000
k
200
k
20k
2000
200
200m
20m
2000
μ
noir rouge
Remarques relatives à la mesure
Si la valeur de l‘unité de mesure n‘est pas préalablement connue,
régler le commutateur rotatif sur la plage de mesure maximale
ou utiliser le raccord de 10 A avec la plage de mesure de 10 A.
Réduire ensuite, pas à pas, la plage de mesure jusqu‘à obtenir
une résolution satisfaisante.
3
Raccordement des pointes de mesure
Raccorder systématiquement la pointe de mesure noire (-) à la
« douille COM ». Il est nécessaire de raccorder la pointe de mesure
rouge (+) à la « douille de 10 A » pour mesurer le courant > 200 mA.
Il faut raccorder la pointe de mesure rouge à la « douille VmAΩ
»
pour effectuer toutes les autres fonctions de mesure.
Avant chaque mesure, faire attention à ce que les pointes
de mesure soient correctement branchées. Sinon, cela
pourrait entraîner le déclenchement du fusible intégré
et endommager le circuit de mesure.
!
COM VmA 10A
COM VmA 10A
2
