LaserLiner MultiMeter - Hinweise zur Messung

06
DE

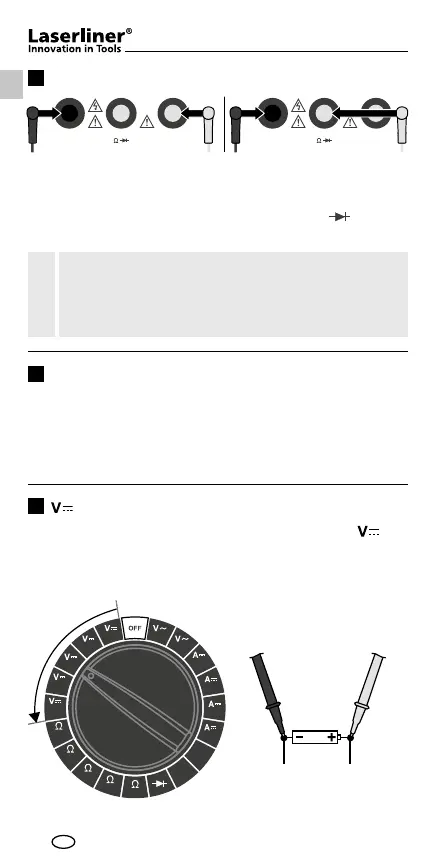

Spannungsmessung DC
Zur Spannungsmessung den Drehschalter auf die Position „ “
mit dem entsprechenden Messbereich einstellen (200 mV - 300 V).
Anschließend die Messkontakte mit dem Messobjekt verbinden.
Der ermittelte Messwert sowie die Polarität wird im Display angezeigt.
20
300 300
10A
BAT.
9V
BAT.
1.5V
200200
2000
m
200
m
2000
k
200
k
20k
2000
200
200m
20m
2000
μ
4
schwarz rot
Hinweise zur Messung
Wenn der Wert der Messgröße im Voraus nicht bekannt ist, stellen
Sie den Drehschalter auf den höchsten Messbereich bzw. benutzen
bei Strommessungen den 10 A-Anschluss mit dem 10 A-Mess-
bereich. Reduzieren Sie danach Schritt für Schritt den Messbereich,
bis eine zufrieden stellende Auösung erzielt wird.
3
Anschluss der Messspitzen
Die schwarze Messspitze (–) ist immer an die „COM-Buchse“
anzuschließen. Bei Strommessungen > 200 mA ist die rote Mess-
spitze (+) an die „10 A-Buchse“ anzuschließen. Bei allen anderen
Messfunktionen ist die rote Messspitze an die „VmAΩ
-Buchse“
anzuschließen.
Bitte achten Sie vor jeder Messung auf den korrekten
Anschluss der Messspitzen, da es sonst zum Ansprechen
der eingebauten Sicherung und zu Beschädigungen
des Messkreises führen kann.
!
COM VmA 10A
COM VmA 10A
COM VmA 10A
COM VmA 10A
2
