Preparação
3
1. Desligue a ignição.

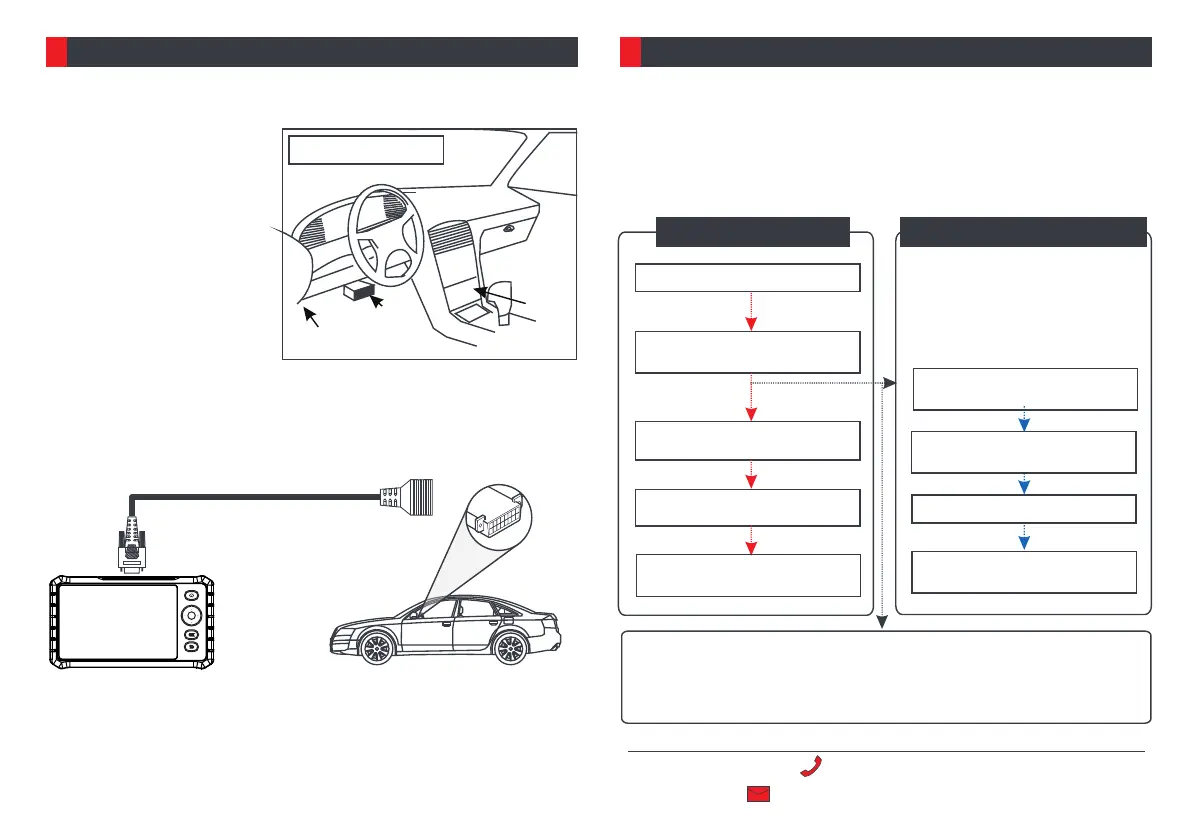

2. Localize o DLC do veículo:
Ele fornece 16 pinos
padrão e geralmente está
localizado no lado do
motorista, a cerca de 12
polegadas do centro do
painel de instrumentos.
Veja o local do DLC na
figura. Se o DLC não
estiver equipado no painel
de instrumentos, um rótulo
indicando sua posição
será fornecido.
3. Conecte uma extremidade do cabo de diagnóstico ao conector DB-
15 da ferramenta, e aperte os parafusos cativos. Conecte a outra
extremidade ao DLC do veículo.
Tablet PC de exibição
*Nota: A ferramenta SOMENTE funciona com os veículos de passageiros
de 12V equipados com soquete de diagnóstico de OBD-II padrão.
4. Ligue a chave de ignição.
Caso nenhum DLC seja encontrado, por favor, consulte o Manual
de Reparo de Automóveis.
Inicie o diagnóstico
4
Detecção automática e diagnóstico manual são suportados. Se a
detecção automática falhar, você poderá inserir o VIN manualmente
ou sair da sessão da detecção automática para alternar para o modo
de diagnóstico manual.
Toque em "Diagnosticar" *
Inicie decodificar o VIN
do veículo
Decodificação OK
Falha na
decodificação
Verifique duas vezes as
informações do veículo.
Selecione o fabricante
do veículo
Verifique todos os sistemas
do veículo
Selecione a marca
do veículo
Emite relatório de
diagnóstico
Selecione o sistema de teste
Selecione a função
de diagnóstico *
Fluxograma de diagnóstico Fluxograma de diagnóstico manual
Se você é novo com o
diagnóstico de veículos, é
sugerido que use "DEMO" para
se familiarizar com o processo
de diagnóstico.
Insira o VIN e toque em "OK", o sistema vai identificar
automaticamente o modelo do veículo. Se o VIN do veículo é
decodificado com sucesso, ele vai executar o diagnóstico automático
até que um relatório de diagnóstico seja emitido automaticamente.
*Nota: Se a "Detecção automática ao conectar" em "Configurações" é
configurada como ligada, este passo pode ser ignorado.
Se você tiver quaisquer perguntas ou comentários, encaminhe-os para:
overseas.service@cnlaunch.com
+86 755 8455 7891
Cabo de diagnóstico
Veículo
Canto
esquerdo do painel
Próximo ao
centro do painel
Atrás do
cinzeiro
Localização do DLC
