Preparación
3
1. Apague el encendido.
2. Localice el DLC del
vehículo: Proporciona 16
pines estándar y por lo
general está ubicado en el
lado del conductor, a unas
12 pulgadas del centro del
panel de instrumentos.

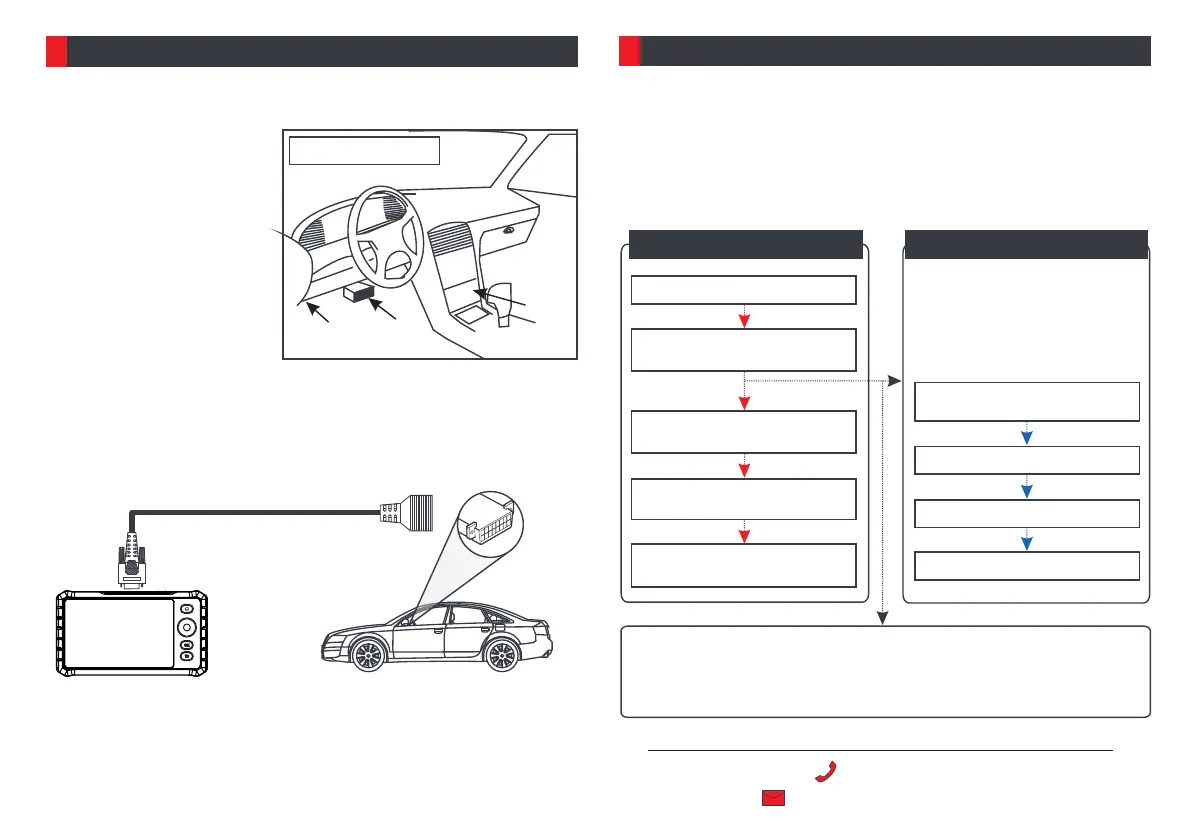

Vea la Figura-Localización
DLC. Si el DLC no está
equipado bajo el panel de
instrumentos, se le dará
una etiqueta que indica su
posición.
3. Enchufe un extremo del cable de diagnóstico en el conector DB-15
de la herramienta y apriete los tornillos cautivos. Conecte el otro
extremo al DLC del vehículo.
Tableta de Pantalla
*Nota: La herramienta SOLO funciona con los coches de pasajeros de
12V equipados con un zócalo de diagnóstico estándar OBD-II.
4. Encienda la llave de encendido.
En caso de que no se encuentre el DLC, consulte el Manual de
Reparación de Automóviles.
Esquina izquierda
del tablero
Cerca del
centro del
tablero
Detrás del
cenicero
Iniciar el Diagnóstico
4
La detección automática y diagnóstico manual son compatibles. Si
falla la detección automática, puede elegir para ingresar el VIN
manualmente o salir de la sesión de detección automática para
cambiar al modo de diagnóstico manual.
Pulse “Diagnosticar”*
Comenzar a decodificar el
VIN del vehículo
Decodificación OK
Decodificación fallida
Comprobar la información
del vehículo de nuevo
Seleccione el fabricante del
vehículo
Escanear todos los
sistemas del vehículo
Seleccione la marca del vehículo
Informe de diagnóstico de
salida
Seleccione el sistema de la prueba
Seleccione la función de diagnóstico
Diagrama de Flujo de Diagnóstico
Diagrama de Flujo de Diagnóstico Manual
*Si no está familiarizado con el
diagnóstico del vehículo, le
sugerimos que use "DEMO"
para familiarse con el proceso
de diagnóstico.
Ingrese el VIN, y presione "OK", el sistema identificará
automáticamente el modelo del vehículo. Si el VIN del vehículo
se decodifica con éxito, realizará un auto-diagnóstico hasta que se
genere automáticamente un informe de diagnóstico.
*Nota: Si "Detección automática al conectar" en "Ajustes" está en ON, este
paso puede ignorarse.
Si tiene alguna pregunta o comentario, por favor, envíelos a:
overseas.service@cnlaunch.com
+86 755 8455 7891
Cable de Diagnóstico
Vehículo
DLC
Localización DLC
