LEGRAND KEOR LP Installation Manual

13
KEOR LP 1, 2, 3 kVA
FR
Le tableau ci-dessous résume le fonctionnement de l’ASI sous différentes puissances et conditions
des batteries.

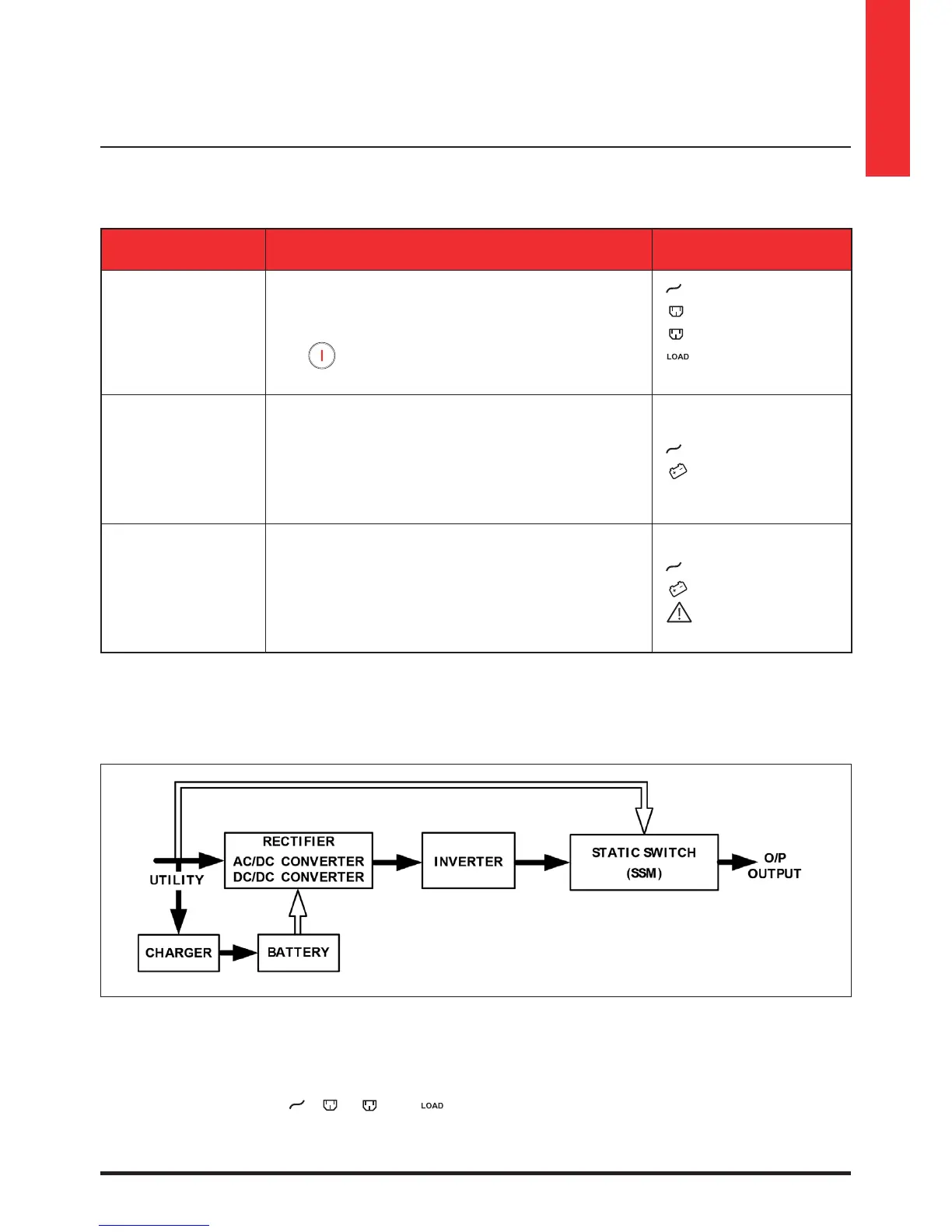

Fonctionnement en secteur Normal
Le mode de fonctionnement de l'onduleur dans des conditions normales d'utilisation est illustré
comme suit :
Lorsque l'utilisation est normale, la source de courant alternatif est redressée en courant continu et
introduit dans le chargeur pour recharger les batteries et partiellement introduit dans l'onduleur.
L'onduleur transforme le courant continu en alternatif pour fournir de l'énergie à la charge
connectée. Les voyants
1
2
,
1
2
,
1
2
aT
1
2
LEDs s’allument.
Conditions Secteur Mode de fonctionnement ASI Voyants LEDs
Normal
Environ 5 secondes aprés la mise en marche de l’ASI,
les LED sur le panneau clignotent et les ventilateurs
commencent à fonctionner. Appuyez sur le bouton
ON
1
2
pendant 5 secondes. L’ASI démarre
normalement.
1
2
voyant LED allumé
1
2
voyant LED allumé
1
2
voyant LED allumé
1
2
voyant LED allumé
Anormal
(sous- tension/
surtension/absen-
ce de tension)
Les redresseur et chargeur s’arrêtent. La batterie se
décharge via le convertisseur DC/DC. Les Charges
continuent à s’alimenter à partir de l’onduleur. Le
buzzer émet un bip d’alarme.l’ASI est maintenant
en mode batterie.
1
2
voyant LED éteint
1
2
voyant LED allumé
Anormal ou
absent, ou batterie
faible
Le redresseur et chargeur s'arrêtent. La batterie
se décharge via le convertisseur DC/DC.
Le buzzer émet un bip d'alarme rapide, indiquant
la faible puissance de la batterie et que
l'onduleur peut cesser de fournir rapidement.
1
2
voyant LED éteint
1
2
voyant LED allumé
1
2
voyant LED allumé
Figure 5.2

LEGRAND KEOR LP Specifications

General

Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	20 - 80 %
Form factor	Tower
Product color	Black
Compatible products	KEOR LP 2kVA
Quantity	1
Certification	EN 62040-1, EN 62040-2
Battery voltage	48 V

Weight and Dimensions

Depth	444 mm
Width	151 mm
Height	322 mm
Weight	31000 g
