6 Fonctions et signaux
Fonctionnement en cas de problème secteur

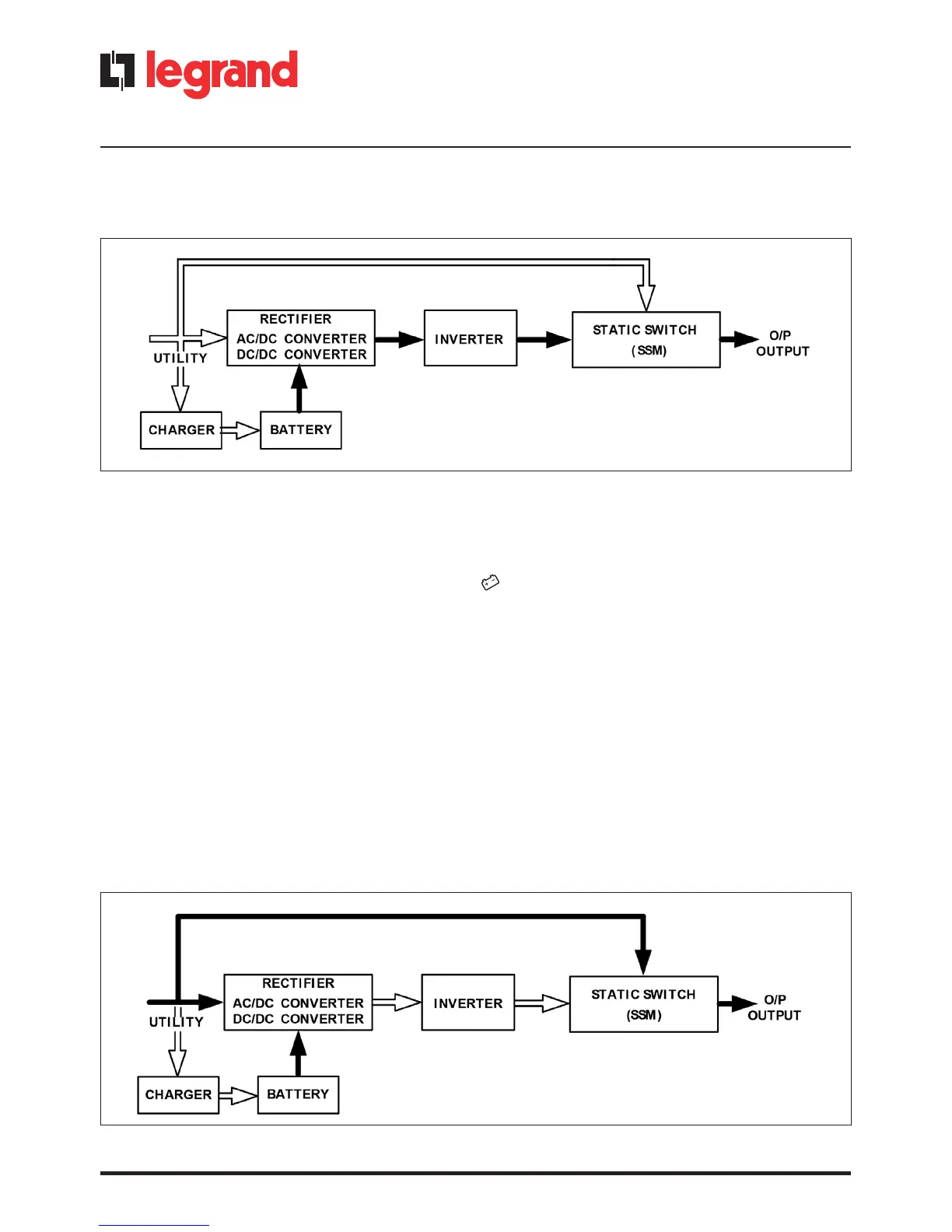

Le mode de fonctionnement de l'onduleur dans des conditions anormales d'utilisation est illustré
comme suit :
1. Lorsque le réseau présente une anomalie, l'onduleur dirige l'énergie de la batterie
automatiquement vers l’inverseur sans délai et éteint le chargeur ainsi que le convertisseur AC
/ DC. Ensuite, il renvoie le courant en continu-alternatif pour fournir l'électricité à la charge de
sortie connectée sans interruption. Le voyant
LED s’allumera.
2. Lorsque le réseau revient à la normale, l’ASI se mettra en route sur le convertisseur AC/DC,
éteint le convertisseur DC/DC, et active le chargeur. L'onduleur revient à l'état représenté sur la
figure 5.2
3. Lors d’une panne, l’onduleur fonctionnera comme indique Figure 5.3. Lorsque les batteries sont
faiblement chargées, le bipeur sonnera en continu jusqu’à ce qu'elles soient complètement
déchargées. La protection batterie faible de l’onduleur permet l'arrêt de l’alimentation à un
niveau déterminé pour éviter la vidange des batteries.
4. L’onduleur redémarrera automatiquement lorsque le réseau sera de nouveau disponible, comme
indique Figure 5.2.
Condition de surcharge
Le mode de fonctionnement de l'onduleur en cas de surcharge est illustré comme suit :
Figure 5.3
Figure 5.4
