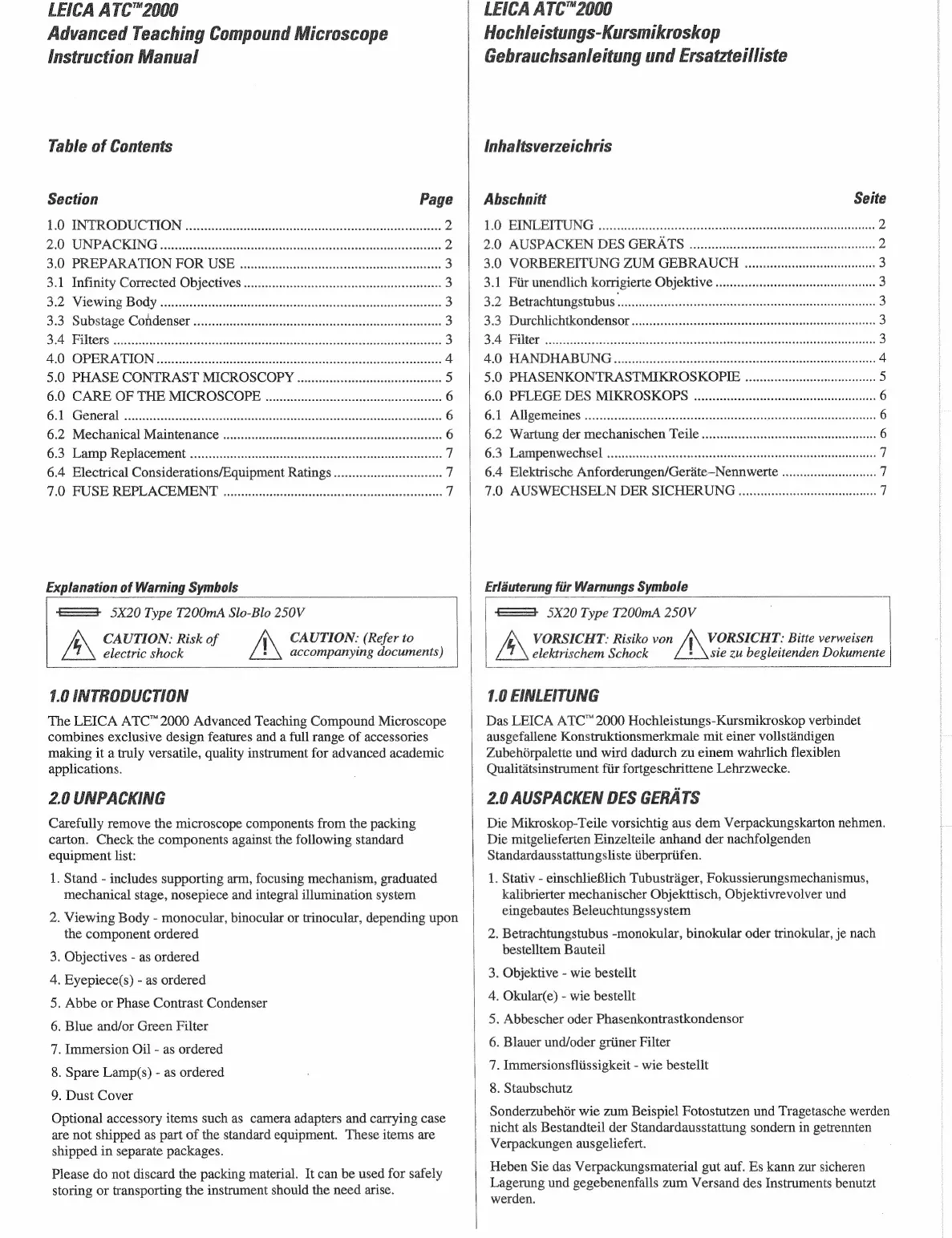

Leica ATC 2000 User Manual

LEICA ATC™2000
Advanced Teaching Compound Microscope
Instruction Manual
Table of Contents
Section Page
BOs TSE RRC SED ICS EL CIIN soca shfuttdurcaihe voluatans ore Acuanincatunbcescoaceuterahandeens 2
2A) TINPACING wo. sous vssaitennvscctacostbasannowsaitslece tue gus cose boneobepdvcgnueduneedeiies Z
3.0 PREPARATION FOR: USE saxanstiaiteiiciattdioansmadletatens 6)
Sal: Tnity Orme cted OD jGCHVES spa cttiuceror icine de msdrntoerres oletecs 3
Dd, WIC WING OU Y iiiis dete 2 ot peer eae dais teeta de ota an ane de coset canines 3
BES PSD Sta Be ONTO SE 65d asin le iO eu nee Meal ote dearaaeds 3
OA, PAIETS eaclelicen tate teehee citi haiiuacds.hanthiatpeusrencase ss peviasleeuatstutls 3
A OPERATION |; corse. eacutivsvsis taeine cianiecnapeisoctsuers wa ealaonanticdtuieads 4
5.0 PHASE CONTRAST MICROSCOPY 0... ccsseesseeseseeceteneeees B)
6.0 CARE OF THE MICROSCOPE .........ccscsscsssscessssssscsscsnscccesceees 6
Gol RIOMOL AL scp iseheteoertadeetuteastsatensn sg o.dseaninaal see vsecaenemeuarincdeeneeeomels 6
6.2 Mechanical Mamtenance: ssc ectpncosstetsidhareeiacdnesaienceaiiaanten 6
6:3. LRMID RERIACEMIENE ssceccarsusssasseccommansss sho eters es soarioums ceases 7
6.4 Electrical Considerations/Equipment Ratings ..............cceeeeeseeeeee i
7:0 FUSE REPLACEMENT 3.c:ss:sssatsietee viens aan sdetvwcsratelectacde toes 7
Explanation of Warning Symbols
LEICA ATC™2000
Hochleistungs-Kursmikroskop
Gebrauchsanleitung und Ersatzteilliste
Inhaltsverzeichris
Abschnitt Seite
19 gy 2) Iacb UW 2) GB aha) @ Been meee te pr er ter Sree reer rere mare errata re. 2
9.0 AUSPACKEN DES GERATS: jeii daca ccdeticniactnenietinccies 2
3.0 VORBEREITUNG ZUM GEBRAUCEE sccccscacscasnsesssavorsinstonrerss 3
3.1 Pin tnendhich Korrisieté ODjeMIVE sscisicc: dessccasenehisraniaeainrstes 3
352, Betrachtungstubus. soadinue nipectairaniattad ataadstae stab dustateltesuase Seater a)
333 -UPCHCTROndONS ON iia. essiecccanteantaniestenltriecrertietoneaiess 3
Be SEM east ad tect anda ae Ss Gh Mesate tharad elena ne eaaanesen Wigs Sores 3
AO -HANDHABU ING atic) csuctreatctest hate Aedecslepl nani ie aeeglenr aes: 4
5.0 PHASENKONTRASTMIKROSKOPIE 000... ecceessesecsessene eens 5
6,0 PPLEGE DES MIKROSKOPRS csc hesiccsescactostiwraiiiensaityesticdseuuss 6
GA! ALIPBOTO ITO uss occa egos ceaovetbsiccrasinpsagsivairnupnee Sane neta ea becneeaeates 6
6.2. Wartung der mechanischen eile. ....<.....cc.ccccecsecssessesenesasseeastcnesens 6
Oi 5. Lam penwechse srs kascishcccesiatieesapaenaveaaesacsicta neers 7
6.4 Elektrische Anforderungen/Gerate—Nennwerte ......... cece |
7.0 AUSWECHSELN DER SICHERUNG ...... cee ccseeseeeeeeeeneeeenees 7
Erlauterung fiir Warnungs Symbole
eS O5X20 Type T200mA Slo-Blo 250V
h CAUTION: Risk of (; CAUTION: (Refer to
electric shock accompanying documents)
ES 5X20 Type T200mA 250V
VORSICHT: Risiko von a VORSICHT: Bitte verweisen
elektrischem Schock sie zu begleitenden Dokumente
7.0 INTRODUCTION
The LEICA ATC™ 2000 Advanced Teaching Compound Microscope
combines exclusive design features and a full range of accessories
making it a truly versatile, quality instrument for advanced academic
applications.
2.0 UNPACKING
Carefully remove the microscope components from the packing
carton. Check the components against the following standard
equipment list:
1. Stand - includes supporting arm, focusing mechanism, graduated
mechanical stage, nosepiece and integral illumination system
2. Viewing Body - monocular, binocular or trinocular, depending upon
the component ordered
3. Objectives - as ordered
4. Eyepiece(s) - as ordered
5. Abbe or Phase Contrast Condenser
6. Blue and/or Green Filter
7. Immersion Oil - as ordered
8. Spare Lamp(s) - as ordered
9. Dust Cover
Optional accessory items such as camera adapters and carrying case
are not shipped as part of the standard equipment. These items are
shipped in separate packages.
Please do not discard the packing material. It can be used for safely
storing or transporting the instrument should the need arise.
1.0 EINLEITUNG
Das LEICA ATC™ 2000 Hochleistungs-Kursmikroskop verbindet
ausgefallene Konstruktionsmerkmale mit einer volisténdigen
ZubehGrpalette und wird dadurch zu einem wahrlich flexiblen
Qualitatsinstrument fiir fortgeschrittene Lehrzwecke.
2.0 AUSPACKEN DES GERATS
Die Mikroskop-Teile vorsichtig aus dem Verpackungskarton nehmen.
Die mitgelieferten Einzelteile anhand der nachfolgenden
Standardausstattungsliste tiberpriifen.
1. Stativ - einschlieBlich Tubustrager, Fokussierungsmechanismus,
kalibrierter mechanischer Objekttisch, Objektivrevolver und
eingebautes Beleuchtungssystem
2. Betrachtungstubus -monokular, binokular oder trinokular, je nach
bestelltem Bauteil
3. Objektive - wie bestellt
4. Okular(e) - wie bestellt
5. Abbescher oder Phasenkontrastkondensor
6. Blauer und/oder griiner Filter
7. Immersionsfltissigkeit - wie bestellt
8. Staubschutz
Sonderzubehér wie zum Beispiel Fotostutzen und Tragetasche werden
nicht als Bestandteil der Standardausstattung sondern in getrennten
Verpackungen ausgeliefert.
Heben Sie das Verpackungsmaterial gut auf. Es kann zur sicheren
Lagerung und gegebenenfalls zum Versand des Instruments benutzt
werden.

Leica ATC 2000 Specifications

General

Brand	Leica
Model	ATC 2000
Category	Microscope
Language	English
