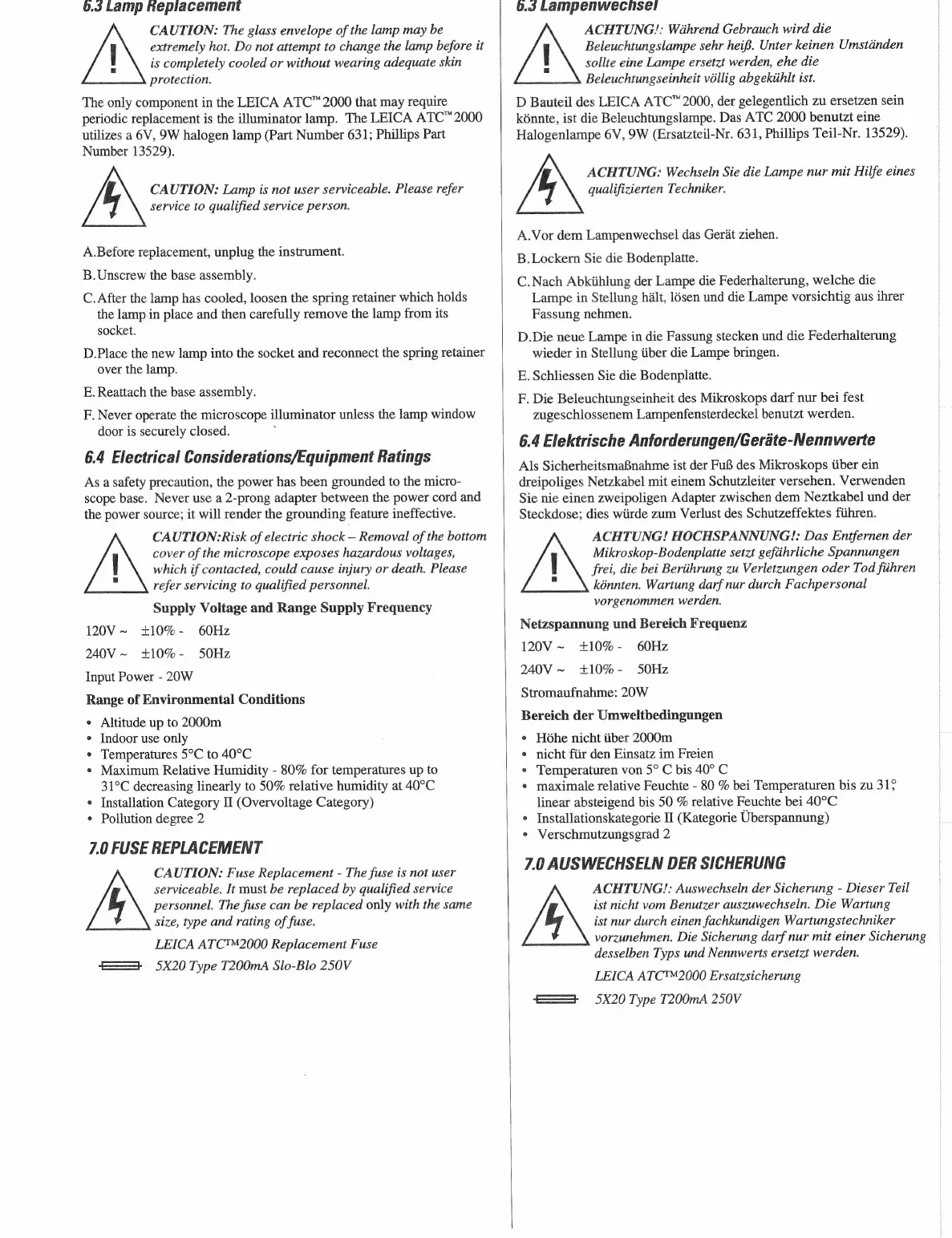

6.3 Lamp hepiacement
CAUTION: The glass envelope of the lamp may be
extremely hot. Do not attempt to change the lamp before it
is completely cooled or without wearing adequate skin
protection.
The only component in the LEICA ATC™ 2000 that may require
periodic replacement is the illuminator lamp. The LEICA ATC™ 2000
utilizes a 6V, 9W halogen lamp (Part Number 631; Phillips Part
Number 13529).
CAUTION: Lamp is not user serviceable. Please refer
service to qualified service person.
A.Before replacement, unplug the instrument.
B.Unscrew the base assembly.
C. After the lamp has cooled, loosen the spring retainer which holds
the lamp.in place and then carefully remove the lamp from its
socket.
D.Place the new lamp into the socket and reconnect the spring retainer
over the lamp.
E. Reattach the base assembly.
F, Never operate the microscope illuminator unless the lamp window
door is securely closed.
6.4 Electrical Considerations/Equipment Ratings
As a safety precaution, the power has been grounded to the micro-
scope base. Never use a 2-prong adapter between the power cord and
the power source; it will render the grounding feature ineffective.
CAUTION: Risk of electric shock — Removal of the bottom
cover of the microscope exposes hazardous voltages,
which if contacted, could cause injury or death. Please
refer servicing to qualified personnel.
Supply Voltage and Range Supply Frequency
+10% - 60Hz
240V~ +10%- 50Hz
Input Power - 20W
Range of Environmental Conditions
Altitude up to 2000m
Indoor use only
Temperatures 5°C to 40°C
Maximum Relative Humidity - 80% for temperatures up to
31°C decreasing linearly to 50% relative humidity at 40°C
¢ Installation Category Il (Overvoltage Category)
e Pollution degree 2
7.0 FUSE REPLACEMENT
CAUTION: Fuse Replacement - The fuse is not user
serviceable. It must be replaced by qualified service
personnel. The fuse can be replaced only with the same
size, type and rating of fuse.
LEICA ATC™2000 Replacement Fuse
ES (5X20 Type T200mA Slo-Blo 250V
120V ~
@ @ 2 6
6.5 Lampenwecnse:
ACHTUNG: Wahrend Gebrauch wird die
Beleuchtungslampe sehr heif. Unter keinen Umstdnden
sollte eine Lampe ersetzt werden, ehe die
\. Beleuchtungseinheit vollig abgekiihlit ist.
D Bauteil des LEICA ATC™ 2000, der gelegentlich zu ersetzen sein
kénnte, ist die Beleuchtungslampe. Das ATC 2000 benutzt eine
Halogenlampe 6V, 9W (Ersatzteil-Nr. 631, Phillips Teil-Nr. 13529).
ACHTUNG: Wechseln Sie die Lampe nur mit Hilfe eines
qualifizierten Techniker.
A.Vor dem Lampenwechsel das Gerdt ziehen.
B.Lockern Sie die Bodenplatte.
C.Nach Abkiihlung der Lampe die Federhalterung, welche die
Lampe in Stellung hilt, lésen und die Lampe vorsichtig aus ihrer
Fassung nehmen.
D.Die neue Lampe in die Fassung stecken und die Federhalterung
wieder in Stellung tiber die Lampe bringen.
E. Schliessen Sie die Bodenplatte.
F. Die Beleuchtungseinheit des Mikroskops darf nur bei fest
zugeschlossenem Lampenfensterdeckel benutzt werden.
6.4 Elektrische Anforderungen/Gerate-Nennwerte
Als SicherheitsmaBnahme ist der Fu8 des Mikroskops tiber ein
dreipoliges Netzkabel mit einem Schutzleiter versehen. Verwenden
Sie nie einen zweipoligen Adapter zwischen dem Neztkabel und der
Steckdose; dies wiirde zum Verlust des Schutzeffektes fiihren.
ACHTUNG! HOCHSPANNUNG!: Das Entfernen der
Mikroskop-Bodenplatte setzt gefahrliche Spannungen
frei, die bei Beriihrung zu Verletzungen oder Tod fiihren
kénnten. Wartung darf nur durch Fachpersonal
vorgenommen werden.
Netzspannung und Bereich Frequenz
120V~ +10%- 60Hz
240V ~ +10%- 50Hz
Stromaufnahme: 20W
Bereich der Umweltbedingungen
e Hohe nicht tiber 2000m
e nicht fiir den Einsatz im Freien
e Temperaturen von 5° C bis 40° C
° maximale relative Feuchte - 80 % bei Temperaturen bis zu 317
linear absteigend bis 50 % relative Feuchte bei 40°C
e Installationskategorie II (Kategorie Uberspannung)
e Verschmutzungsgrad 2
7.0 AUSWECHSELN DER SICHERUNG
ACHTUNG/!: Auswechseln der Sicherung - Dieser Teil
ist nicht vom Benutzer auszuwechseln, Die Wartung
ist nur durch einen fachkundigen Wartungstechniker
vorzunehmen. Die Sicherung darf nur mit einer Sicherung
desselben Typs und Nennwerts ersetzt werden.
LEICA ATC™2000 Ersatzsicherung
SS 5X20 Type T200mA 250V
