A REPARATIEWERKZAAMHEDEN AAN
DE MAAIBALK
A.1 De-/montage van de maaibalk

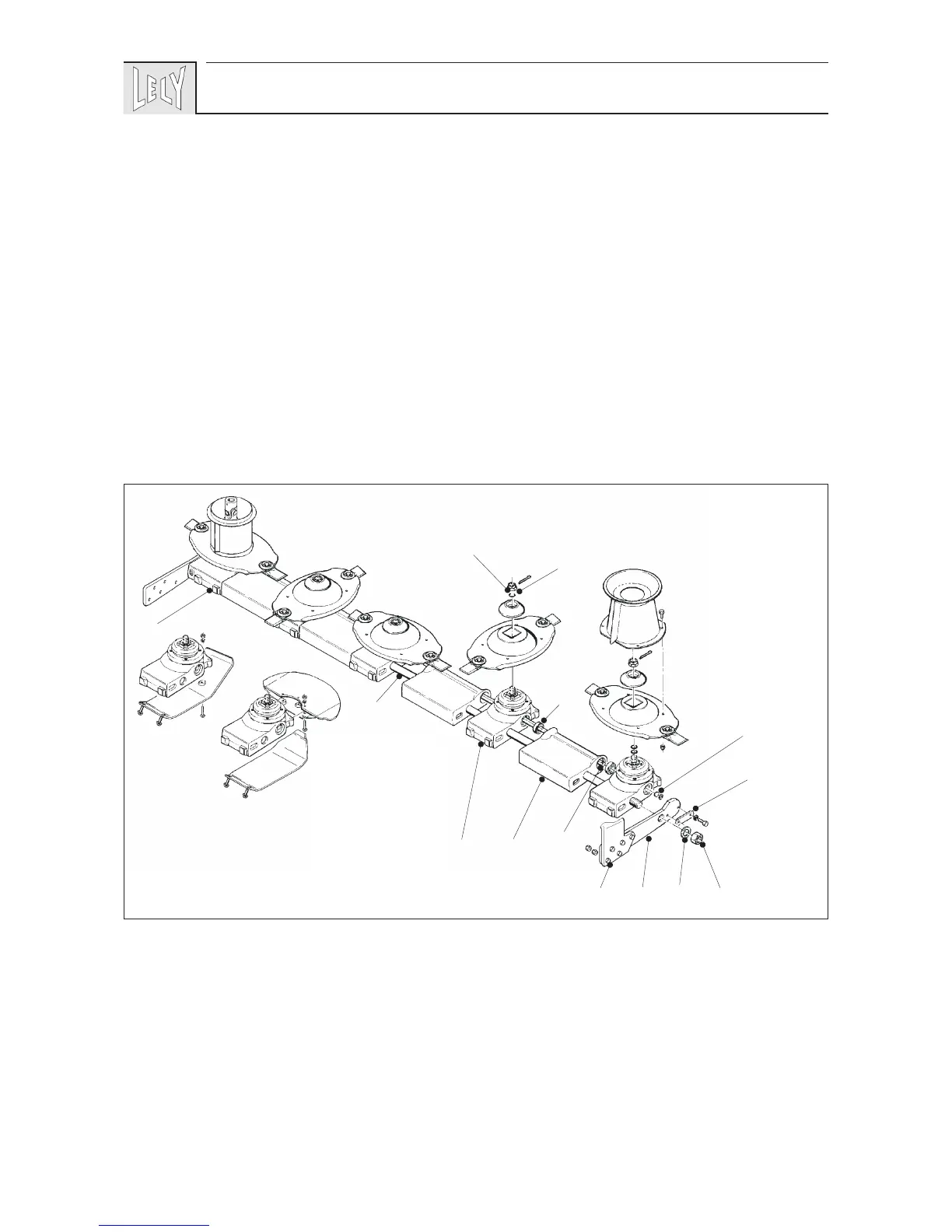

De nummers tussen haakjes verwijzen naar de nummers in
figuur A-1.
De maaibalk is opgebouwd uit onafhankelijke elementen (1).
Deze worden door tussenstukken (2) op afstand gehouden.
De elementen en tussenstukken worden door een verbin-
dingsstang (3) samengehouden.
De elementen worden vanuit het aandrijfelement (4) door
middel van een aandrijfas (5) aangedreven.
Door deze constructie kan een element of een aandrijfas snel
worden vervangen.
Bij de SPLENDIMO PC maaier met type “S” maaischijven
kan ook, indien gewenst, de volgorde van de links- en rechts-
omdraaiende elementen worden veranderd.
21
Bijlage A
A-1
4
12
14987
11
10
13
6
12
5
3
