- In het buitenste element moet het borgschijfje (13, fig A-1)
met de seegerring zijn aangebracht. In geval van
vervanging van dit element moeten deze worden overgezet
- Draai de vijf bouten (14) eerst handvast aan
- Breng Molykote P74 aan op de ring (8) en het schroefdraad
van de verbindingsstang (3) en de moer (7). Draai de moer
op de stang
- Draai de moer (7) vast
Aanhaalmoment (M) : 950 Nm (95 kgm)

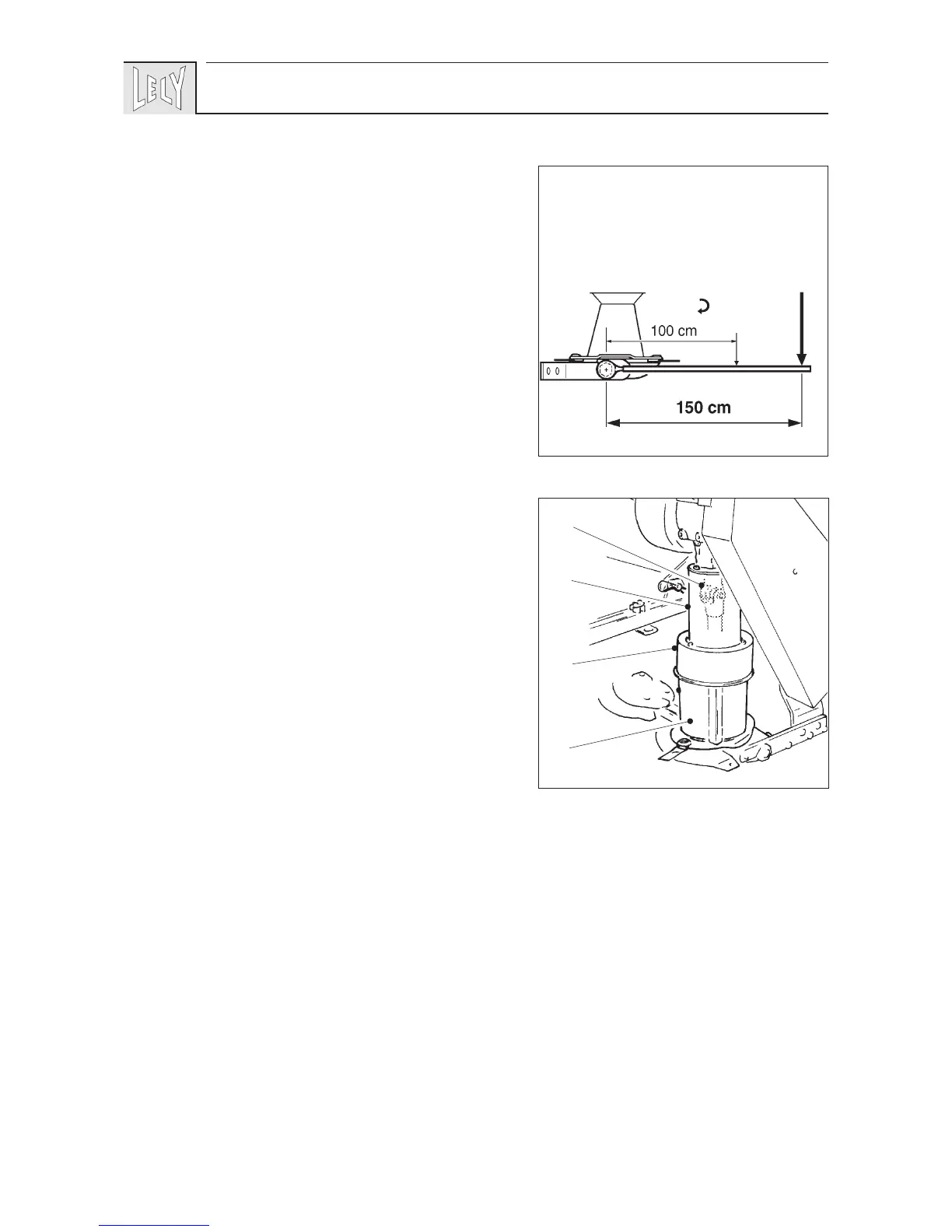

Het aanhaalmoment kan worden gerealiseerd door de
ringsleutel met een pijp van 150 cm te verlengen (fig. A-4)
en deze aan te trekken met een kracht (F) van 635 N
(63,5 kg)
- Draai de vijf bouten (14) vast met een aanhaalmoment van
120 Nm (12 kgm) en borg de bout met een tweede moer.
A.2 Vervanging van de maaischijf van het
aandrijfelement
- Draai de drie bouten van kap A (fig. A-5) los
- Draai de bouten van de beschermbus B los en laat de bus in
de hoed C zakken
- Demonteer de gaffel D van de asstomp
- Verwijder kap A en beschermbus B
- Draai de vier bouten onderin de hoed C los en verwijder de
hoed
- Demonteer de maaischijf
- Monteer de onderdelen in omgekeerde volgorde. Let
daarbij op de stand van de maaischijf ten opzichte van de
andere maaischijven.
23
Bijlage A
A-4
M
F
A-5
D
B
A
C
